申请日2011.05.20
公开(公告)日2011.08.17
IPC分类号C02F1/52
摘要
本发明公开一种针对污水深度处理的辐流式隔板絮凝设备，该装置池形呈圆柱形，由上部分的絮凝区和下部分的排泥区组成。所述絮凝区用若干垂直于圆柱体中轴线的隔板隔开，每个隔板分别设置过水通道，相邻两个隔板的过水通道分别设置在外环和内圆孔，并依次更换;水流为下向流，在隔板之间为往复式的水平辐流;絮凝区内的隔板间距分成三个区，间距依次增大，平局速度梯度依次降低。所述排泥区设置在装置底部，用于排出絮凝反应后的污泥。该装置的主要优点是：污水经过絮凝区时，通过不断变化的过水断面面积产生均匀的水力搅拌作用，形成众多漩涡，得到速度梯度，强化絮凝效果;装置构造简单，无需机械搅拌设施，紊流强度可通过改变隔板间距离灵活调整。
权利要求书 [支持框选翻译]
1.一种针对污水深度处理的幅流式絮凝设备，所述絮凝设备的池体呈圆筒形，由上部的絮凝区和底部分的排泥区组成;其特征在于：
所述絮凝区由若干垂直于筒体中轴线的隔板隔开，每个隔板分别设置过水通道，相邻两个隔板的过水通道分别设置在隔板外环和内圆孔位置，并依次更换;
进水管从所述絮凝区顶部接进，水流为下向流，在隔板之间为往复式的水平辐流，出水管有絮凝区下部接出;
所述排泥区为锥形，接有排泥管，用于排出絮凝反应后的污泥。
2.根据权利要求1所述的针对污水深度处理的幅流式絮凝设备，其特征在于：
所述絮凝区由上向下分成至少三个区，每个区内至少包含三个隔板，每个区内的隔板间距相同，各区的隔板间距依次增大。
3.根据权利要求1或2所述的针对污水深度处理的幅流式絮凝设备，其特征在于：所述各个隔板的过水通道的面积相等。
4.根据权利要求1或2所述的针对污水深度处理的幅流式絮凝设备，其特征在于：垂直絮凝设备池体上平面和下平面并过轴心线设置有一个挡板，将絮凝设备隔成左右相同的两个部分。
说明书 [支持框选翻译]
一种针对污水深度处理的幅流式絮凝设备
技术领域
本发明属于污水处理技术领域，具体涉及一种针对污水深度处理的絮凝设备。
背景技术
城市污水处理厂的二级处理出水由于应受纳体水域功能的要求而执行《城镇污水处理厂污染排放标准》一级A标时，必须要对二级处理出水进行深度处理。深度处理工艺选择的方针为：在保证SS去除的同时运用化学除磷方式控制出水TP。
絮凝池是污水深度处理常用的一种处理构筑物。絮凝效果的优劣直接影响后续处理单元的负荷与效果。目前应用的污水深度工艺基本沿用给水处理工艺的机械搅拌絮凝池、网格絮凝池、隔板絮凝池、折板絮凝池等。其中机械搅拌絮凝池日常消耗电耗偏高，网格絮凝池、隔板絮凝池、折板絮凝池等设施构造复杂，适用性受到限制。
发明内容
本发明的目的在于现有技术存在的问题，提出一种针对污水深度处理的幅流式絮凝设备，使之提高处理效能，并且实现反应器的一体化构造与设备化。
实现本发明目的的技术方案如下：

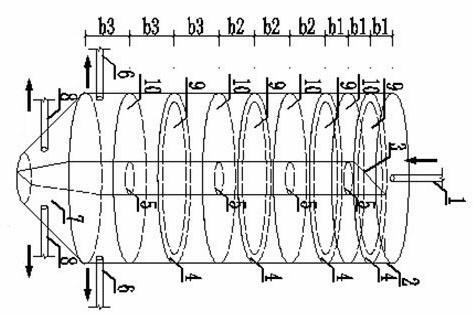

一种针对污水深度处理的幅流式絮凝设备，所述絮凝设备的池体呈圆筒形，由上部的絮凝区和底部分的排泥区组成。
所述絮凝区由若干垂直于筒体中轴线的隔板隔开，每个隔板分别设置过水通道，相邻两个隔板的过水通道分别设置在外环和内圆孔，并依次更换;
进水管从所述絮凝区顶部接进，水流为下向流，在隔板之间为往复式的水平辐流，出水管有絮凝区下部接出;
所述排泥区为锥形，接有排泥管，用于排出絮凝反应后的污泥。
所述絮凝区由上向下分成至少三个区，每个区内至少包含三个隔板，每个区内的隔板间距相同，各区的隔板间距依次增大。这样水流的速度梯度将依次降低。其中，隔板间距可以根据污水水质、絮凝剂种类和处理规模，灵活设置隔板间距。
另外，垂直絮凝设备主体上平面和下平面并过轴心线还设置有一个挡板，将絮凝设备隔成左右相同的两个部分。
本发明的优点如下：
1、污水经过絮凝区时，通过不断变化的过水断面面积产生均匀的水力搅拌作用，形成众多漩涡，得到速度梯度，强化絮凝效果。
2、紊流强度可通过改变隔板间距离灵活调整：通过调节隔板间距，可灵活适应不同污水水质、不同絮凝剂种类和不同处理规模所需的G值和GT，以保证絮凝过程的充分与完善。
3、装置构造简单，无需机械搅拌设施。
