申请日2011.05.21
公开(公告)日2012.01.11
IPC分类号F22D11/06
摘要
一种废水废气回收装置，其特征在于：包括底座、前置罐、后置罐、泵、电磁阀、液位计和中央控制单元。本实用新型中，前置罐和后置罐起到了冷凝的作用，未凝结的蒸汽通过电磁阀、蒸汽热水输出阀循环输入到锅炉内，二次加热后可再次使用，由于起始温度较高，使用少量能源即可将低温蒸汽加热到适宜的温度，同时冷凝后的热水也由蒸汽热水输出阀输入到锅炉内，再次被加热至蒸汽状态，循环使用，整个加热过程节省了大量的能源和水，而且电磁阀、泵等设备均设置有备用件，一旦主设备故障，可以立即切换，各设备由PLC综合控制，非常的方便。
权利要求书 [支持框选翻译]
1.一种废水废气回收装置，其特征在于：包括底座、前置罐、后置罐、泵、 电磁阀、液位计和中央控制单元，底座的右侧间隔安装前置罐和后置罐，前置 罐下端连接蒸汽热水输入阀，前置罐的上端连通后置罐的上端所装的水汽三通 管，该水汽三通管的一个输出端伸入后置罐内，该水汽三通管的另一个输出端 连通一电磁阀的一个输入端，该电磁阀的输出端连通蒸汽热水输出阀，该电磁 阀的另一个输入端连通泵的输出端，该泵的输入端连通后置罐的下端，在后置 罐的侧壁安装液位计，所述泵的控制端、电磁阀的控制端和液位计的输出端均 连接中央控制单元。
2.根据权利要求1所述的废水废气回收装置，其特征在于：所述水汽三通 管的另一个输出端连通一蒸汽三通管的输入端，该蒸汽三通管的一个输出端连 通电磁阀的一个输入端，该蒸汽三通管的另一个输出端连通备用电磁阀的一个 输入端，该备用电磁阀的输出端连通备用蒸汽热水输出阀，该备用电磁阀的另 一个输入端连通备用泵的输出端，该备用泵的输入端连通后置罐的下端，所述 备用泵的控制端和备用电磁阀的控制端均连接中央控制单元。
3.根据权利要求2所述的废水废气回收装置，其特征在于：所述泵和备用 泵均安装外置水套，该两个外置水套均安装有进水管和出水管。
4.根据权利要求2所述的废水废气回收装置，其特征在于：所述后置罐的 侧壁安装一连通管液位计。
5.根据权利要求2所述的废水废气回收装置，其特征在于：所述前置罐和 后置罐的下端部均安装有泄渣阀。
6.根据权利要求2所述的废水废气回收装置，其特征在于：所述后置罐的 上端安装有安全阀，该安全阀的出口安装有排放管。
7.根据权利要求2所述的废水废气回收装置，其特征在于：所述中央控制 单元使用PLC。
说明书 [支持框选翻译]
废水废气回收装置
技术领域
本实用新型涉及蒸汽、热水回收设备领域，尤其是一种废水废气回收装置。
背景技术
纸箱生产行业中，需要使用大量的高温高压蒸汽，这些高温高压蒸汽使用 后，温度会降低，由于纸箱加工中的蒸汽的温度很重要，所以这些温度较低的 蒸汽被当做无效的气体排放掉，而且蒸汽冷凝后的热水也同样被当做废水排放 掉，这样热水和低温蒸汽被白白排放掉，造成了能源和水资源的浪费，增加了 企业的成本支出。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供结构简单、成本低廉的 废水废气回收装置。
本实用新型采取的技术方案是：

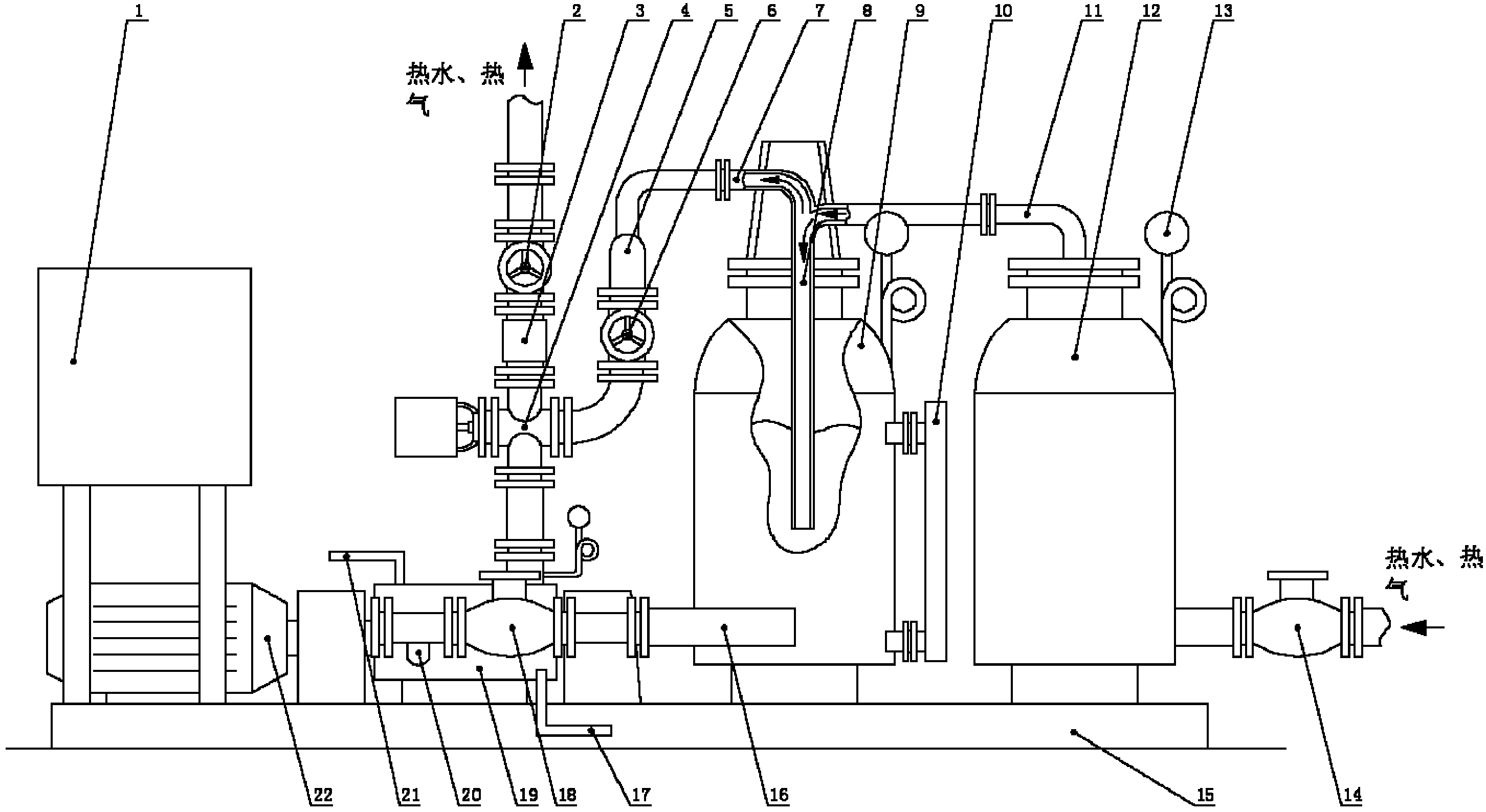

一种废水废气回收装置，其特征在于：包括底座、前置罐、后置罐、泵、 电磁阀、液位计和中央控制单元，底座的右侧间隔安装前置罐和后置罐，前置 罐下端连接蒸汽热水输入阀，前置罐的上端连通后置罐的上端所装的水汽三通 管，该水汽三通管的一个输出端伸入后置罐内，该水汽三通管的另一个输出端 连通一电磁阀的一个输入端，该电磁阀的输出端连通蒸汽热水输出阀，该电磁 阀的另一个输入端连通泵的输出端，该泵的输入端连通后置罐的下端，在后置 罐的侧壁安装液位计，所述泵的控制端、电磁阀的控制端和液位计的输出端均 连接中央控制单元。
而且，所述水汽三通管的另一个输出端连通一蒸汽三通管的输入端，该蒸 汽三通管的一个输出端连通电磁阀的一个输入端，该蒸汽三通管的另一个输出 端连通备用电磁阀的一个输入端，该备用电磁阀的输出端连通备用蒸汽热水输 出阀，该备用电磁阀的另一个输入端连通备用泵的输出端，该备用泵的输入端 连通后置罐的下端，所述备用泵的控制端和备用电磁阀的控制端均连接中央控 制单元。
而且，所述泵和备用泵均安装外置水套，该两个外置水套均安装有进水管 和出水管。
而且，所述后置罐的侧壁安装一连通管液位计。
而且，所述前置罐和后置罐的下端部均安装有泄渣阀。
而且，所述后置罐的上端安装有安全阀，该安全阀的出口安装有排放管。
而且，所述中央控制单元使用PLC。
本实用新型的优点和积极效果是：
本实用新型中，前置罐和后置罐起到了冷凝的作用，未凝结的蒸汽通过电 磁阀、蒸汽热水输出阀循环输入到锅炉内，二次加热后可再次使用，由于起始 温度较高，使用少量能源即可将低温蒸汽加热到适宜的温度，同时冷凝后的热 水也由蒸汽热水输出阀输入到锅炉内，再次被加热至蒸汽状态，循环使用，整 个加热过程节省了大量的能源和水，而且电磁阀、泵等设备均设置有备用件， 一旦主设备故障，可以立即切换，各设备由PLC综合控制，非常的方便。
