申请日2011.03.25
公开(公告)日2011.09.14
IPC分类号C02F1/58
摘要
利用金属化合物复合矿物材料处理有机磷农药废水中磷的方法，属于环境修复技术领域，调节废水pH值为1～5，金属化合物复合矿物处理有机磷农药废水中磷。该方法能有效的去除有机农药废水中的磷，是一种操作简单易行、高效、无二次污染的有机磷去除方法。
权利要求书 [支持框选翻译]
1.利用金属化合物复合矿物材料处理有机磷农药废水中磷的方法，其特征在于：调节农药废水pH值为1～5，以金属化合物复合矿物材料为除磷剂，金属化合物复合矿物材料添加量为1g/L～20g/L，反应温度为35℃-120℃，反应时间15min-1h。
2.如权利要求1所述的利用金属化合物复合矿物材料处理有机磷农药废水中磷的方法，其特征为有机磷农药废水为草甘膦、草铵膦、双甘磷、乐果、甲拌磷、特丁硫磷、甲胺膦、氧乐果、丙溴磷、水胺硫磷、杀螟硫磷、辛硫磷、异稻瘟净、马拉硫磷、乙酰甲胺磷、甲基毒死蜱、毒死蜱、三唑磷、敌百虫或敌敌畏农药废水。
3.如权利要求1所述的利用金属化合物复合矿物材料处理有机磷农药废水中磷的方法，其特征在于矿物先进行酸化，洗涤，加入金属化合物溶液中，超声搅拌，过滤，烘干，在≤450℃灼烧2小时，得到金属化合物复合矿物材料。
4.如权利要求1所述的利用金属化合物复合矿物材料处理有机磷农药废水中磷的方法，其特征在于所述矿物为高岭石、蒙脱石、凹凸棒石、海泡石、硅藻土、伊利石、氧化铝或蛭石中的一种或任意几种的混合物。
5.如权利要求1所述的利用金属化合物复合矿物材料处理有机磷农药废水中磷的方法，其特征在于所述金属化合物为铁、铝、铜、锌、钛、镧、锶或铯的化合物中的一种或任意几种的混合物，金属化合物在复合材料中所占的比例为1%-50%wt。
6.如权利要求1所述的利用金属化合物复合矿物材料处理有机磷农药废水中磷的方法，其特征在于反应体系为震荡或搅拌。
说明书 [支持框选翻译]
金属化合物复合矿物材料去除有机磷农药废水中磷的方法
技术领域
本发明属于环境修复技术领域，具体涉及一种利用金属化合物复合矿物材料处理有机磷农药废水中磷的方法。
背景技术
据《有机磷类农药工业水污染物排放标准》，我国现有2000多家农药生产企业，其中国家发改委已发证的农药生产企业就达1765家。据国家统计局统计，2007年我国农药产量达到173.1万吨，已居世界第一位，其中有机磷农药占80%。我国有机磷农药行业是化学工业中环境污染负荷最重的部门之一，也是精细化工行业中污染治理难度大、投入最多的行业。由于扩张迅速、品种和技术落后等原因，我国有机磷农药生产和使用带来的卫生、环境问题日益突出。有机磷农药生产中废水量大，其废水总磷含量和盐份含量高。目前，多数企业基本是将其与其它废水混合稀释后，进入生化处理装置，实质上是稀释排放。因稀释生化处理，废水量大;同时，初级废水中磷含量高，而稀释生化处理对磷的去除率较低。由于目前大多企业建立的生化处理装置基本是在八十年代到九十年代初建成，除部分企业在2000年前后建设了沉淀除磷酸盐的装置外，其他企业都没有除磷装置。因此，对于有机磷农药行业，废水除磷是当务之急，也是影响有机磷农药发展的瓶颈问题。
目前，有机磷农药废水除磷的研究主要集中利用柱撑矿物、改性活性炭、金属氧化物做吸附剂吸附有机磷。但是这些吸附剂当溶液中有盐份如氯化钠存在时，对有机磷的吸附性能大大降低。也有采用水解法，在常压下水解时，有机磷化合物的反应只停留在中间产物上，进一步水解生成磷酸很难，并且水解法是在酸性或碱性条件下分解有机磷化合物，因此对设备的要求高，需要耐腐蚀。因此有必要寻找一种廉价、不受盐份如氯化钠干扰的新材料处理有机磷废水中的磷。
发明内容
技术问题：本发明针对目前有机磷农药废水中磷的去除问题，提供了一种操作简单易行、高效、无二次污染的利用金属化合物复合矿物材料去除有机磷农药废水中磷的方法。
技术方案：
利用金属化合物复合矿物材料处理有机磷农药废水中磷的方法，调节农药废水pH值为1～5，以金属化合物复合矿物材料为除磷剂，金属化合物复合矿物材料添加量为1g/L～20g/L，反应温度为35℃-120℃，反应时间15min-1h。有机磷农药废水为草甘膦、草铵膦、双甘磷、乐果、甲拌磷、特丁硫磷、甲胺膦、氧乐果、丙溴磷、水胺硫磷、杀螟硫磷、辛硫磷、异稻瘟净、马拉硫磷、乙酰甲胺磷、甲基毒死蜱、毒死蜱、三唑磷、敌百虫或敌敌畏农药废水。矿物先进行酸化，洗涤，加入金属化合物溶液中，超声搅拌，过滤，烘干，在≤450℃灼烧2小时，得到金属化合物复合矿物材料。所述矿物为高岭石、蒙脱石、凹凸棒石、海泡石、硅藻土、伊利石、氧化铝或蛭石中的一种或任意几种的混合物。所述金属化合物为铁、铝、铜、锌、钛、镧、锶或铯的化合物中的一种或任意几种的混合物，金属化合物在复合材料中所占的比例为1%-50%wt。反应体系为震荡或搅拌。

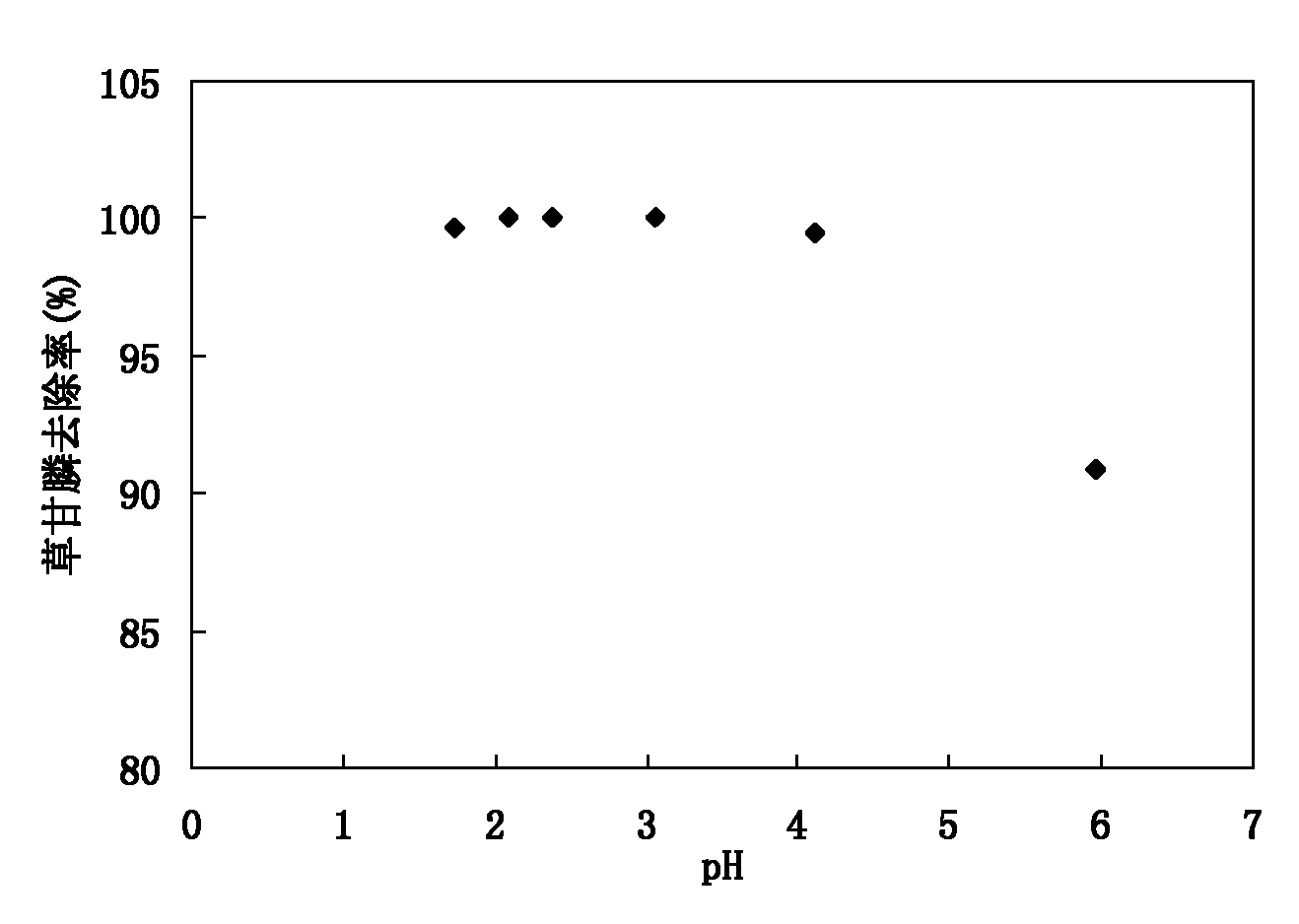

有益效果：本发明在应用于pH=1-5的有机磷农药废水体修复中，金属化合物复合矿物材料添加量为1g/L～20g/L，反应温度为35℃-120℃，反应时间为15min-1h。对有机磷具有较好的去除效果。
