申请日2011.03.25
公开(公告)日2011.09.28
IPC分类号C02F9/04; G05B19/418
摘要
本实用新型公开了一种污水处理智能控制装置。它包括CPU微处理器、存储器、时钟电路、显示器、按键、继电器、开关量数据采集电路、模拟量数据采集电路、通信电路、GPRS通信电路和RS485接口,所述的存储器、时钟电路、显示器、按键、继电器、开关量数据采集电路、模拟量数据采集电路和通信电路分别与CPU微处理器连接,所述的GPRS通信电路和RS485接口分别与通信电路连接。本实用新型抗干扰能力强,可靠性高,使用简便,体积小、结构紧凑、安装、维护方便。
权利要求书 [支持框选翻译]
1.一种污水处理智能控制装置,其特征在于,包括CPU微处理器、存储器、时钟电路、显示器、按键、继电器、开关量数据采集电路、模拟量数据采集电路、通信电路、GPRS通信电路和RS485接口,所述的存储器、时钟电路、显示器、按键、继电器、开关量数据采集电路、模拟量数据采集电路和通信电路分别与CPU微处理器连接,所述的GPRS通信电路和RS485接口分别与通信电路连接。
2.根据权利要求1所述的污水处理智能控制装置,其特征在于,所述的显示器为液晶显示器。
说明书 [支持框选翻译]
一种污水处理智能控制装置
技术领域
本实用新型涉及一种污水处理装置,更具体的说是一种污水处理智能控制装置。
背景技术
目前,一般污水处理厂主要由风机,泵,格栅,消毒设备,污泥脱水机,加药设备等组成,主要由时间及流量控制。一般采用传统的继电控制系统和PLC控制系统。继电控制系统是使用按钮、开关、传感器、继电器、接触器等许多硬件元器件组成的控制系统。它具有价格低廉、控制方式直观、容易掌握等优点;但是,继电控制系统硬件元器件的触点数有限,一般只有2至8对, 是通过元件之间的硬接线来实现的,因此其控制功能就固定在线路中了,改变控制功能必须通过改变接线来完成,功能专一,不灵活, 当电源接通时,线路中各继电器都处于受制约状态,体积较大、控制速度慢,开发时间长。PLC控制系统具有抗干扰能力强,可靠性高,使用简便,体积小、结构紧凑、安装、维护方便等优点,但PLC的软、硬件体系结构是封闭而不是开放的,如专用总线、专用通信网络及协议,价格相对较高,控制方式容易被破解。
发明内容
本实用新型克服了现有技术中的不足,提供了一种系统抗干扰能力强、可靠性高、使用简便、体积小、结构紧凑、安装、维护方便的污水处理智能控制装置。

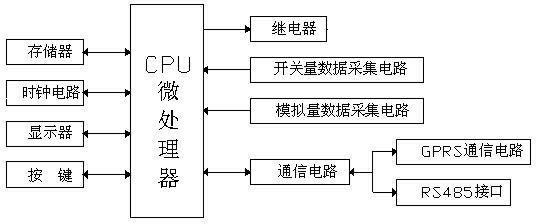

为了解决上述存在的技术问题,本实用新型采用下述技术方案:一种污水处理智能控制装置,包括CPU微处理器、存储器、时钟电路、显示器、按键、继电器、开关量数据采集电路、模拟量数据采集电路、通信电路、GPRS通信电路和RS485接口,所述的存储器、时钟电路、显示器、按键、继电器、开关量数据采集电路、模拟量数据采集电路和通信电路分别与CPU微处理器连接,所述的GPRS通信电路和RS485接口分别与通信电路连接。
进一步,所述的显示器为液晶显示器。
由于采用上述技术方案,本实用新型的有益效果是:本实用新型抗干扰能力强,可靠性高,使用简便,体积小、结构紧凑、安装、维护方便。由于时钟电路中的时钟为不掉电的实时时钟,在停电之后仍能准确的计时。
