申请日2011.03.25
公开(公告)日2011.11.23
IPC分类号F24H4/02
摘要
本实用新型公开了一种从废水中回收余热的装置，有废水收集池，在废水收集池内腔设置有充满导热工质的换热盘管，换热盘管的一端通过管路与热泵内蒸发器的出口相接，换热盘管的另一端通过管路与热泵内蒸发器的入口相接，在所述的蒸发器与换热盘管之间的路管上连接有循环泵;热泵内的冷凝器连接有入口和出口，在冷凝器的出口管路上接有水泵。利用本装置可充分的回收废水中的余热，大大节省能源，整体结构简单，好操作，易控制。
权利要求书 [支持框选翻译]

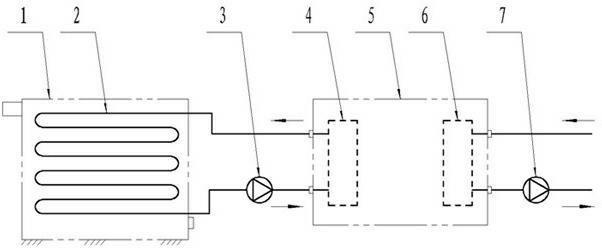

1. 一种从废水中回收余热的装置，其特征在于：有废水收集池(1)，在废水收集池(1)内腔设置有充满导热工质的换热盘管(2)，换热盘管(2)的一端通过管路与热泵(5)内蒸发器(4)的出口相接，换热盘管(2)的另一端通过管路与热泵(5)内蒸发器(4)的入口相接，在所述的蒸发器(4)与换热盘管(2)之间的路管上连接有循环泵(3);热泵(5)内的冷凝器(6)连接有入口和出口，在冷凝器的出口管路上接有水泵(7)。
说明书 [支持框选翻译]
从废水中回收余热的装置
技术领域
本实用新型涉及一种从废水中回收余热的装置。
背景技术
目前，在工业生产中有大量的废水排出，有相当一部分废水带有大量的余热，人们的生活中也经常排出带有一定余热的废水。这种随意排出废水的方式浪费了大量的热能。
发明内容
本实用新型的目的是提供一种可回收废水中余热、节省能源、结构简单、操作容易的从废水中回收余热的装置。
本实用新型的从废水中回收余热的装置，其结构是有废水收集池，在废水收集池内腔设置有充满导热工质的换热盘管，换热盘管的一端通过管路与热泵内蒸发器的出口相接，换热盘管的另一端通过管路与热泵内蒸发器的入口相接，在所述的蒸发器与换热盘管之间的路管上连接有循环泵;热泵内的冷凝器连接有入口和出口，在冷凝器的出口管路上接有水泵。
本实用新型的从废水中回收余热的装置，安装时，废水收集池与排出管道相接，热泵内的冷凝器的入口通过管路与供水管相接，冷凝器的出口接水泵，水泵与供水点相连通，运行时，可通过循环泵使换热盘管内的导热工质循环，带走废水内的余热，由热泵内的蒸发器吸收导热工质带出的热量，再由热泵内的冷凝器获得此热量加热进入冷凝器内的水，并经水泵将吸收热量的水输送至热水使用点，如采暖、工艺热水供应等。充分的回收了废水中的余热，大大节省了能源，整体结构简单，好操作，易控制。
