申请日2011.02.20
公开(公告)日2012.06.13
IPC分类号C02F1/32; C02F9/08
摘要

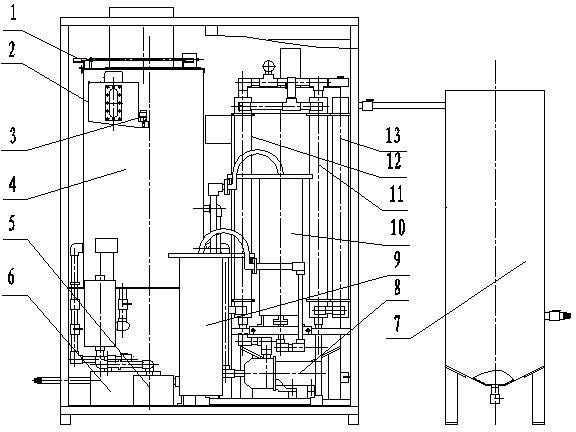

光触媒机动车清洗污水再生循环处理装置。随着我国经济社会的进一步发展，机动车保有量逐年增加，并且上升势头迅猛，自来水洗车更加加剧了我国水资源的匮乏。缓解洗车水浪费的问题亟待解决。本实用新型组成包括：处理泵( 6 )，所述的处理泵连接光触媒反应釜( 4 )，所述的光触媒反应釜上安装刮板装置( 1 )和加药装置，所述的光触媒反应釜连接曝气系统和过滤泵( 8 )，所述的过滤泵连接四级过滤系统，所述的四级过滤系统连接紫外灭菌器( 13 )，所述的紫外灭菌器连接清水槽( 7 )。本产品用于洗车水净化。
权利要求书
1.一种光触媒机动车清洗污水再生循环处理装置，其组成包括：处理泵，其特征是：所述的处理泵连接光触媒反应釜，所述的光触媒反应釜上安装刮板装置和加药装置，所述的光触媒反应釜连接曝气系统和过滤泵，所述的过滤泵连接四级过滤系统，所述的四级过滤系统连接紫外灭菌器，所述的紫外灭菌器连接清水槽。
2.根据权利要求1所述的光触媒机动车清洗污水再生循环处理装置，其特征是：所述的四级过滤系统包括与所述的过滤泵连接的粗滤器，所述的粗滤器连接袋式过滤器，所述的袋式过滤器连接蜂房过滤器，所述的蜂房过滤器连接微滤膜，所述的微滤膜连接所述的紫外灭菌器。
3.根据权利要求1或2所述的光触媒机动车清洗污水再生循环处理装置，其特征是：所述的光触媒反应釜里面具有潜水无极紫外灯，所述的光触媒反应釜的四壁内具有一组二氧化钛棒。
4.根据权利要求1或2所述的光触媒机动车清洗污水再生循环处理装置，其特征是：所述的刮板装置包括直线往复电机，所述的直线往复电机连接刮板，所述的刮板连接刮板行程开关。
5.根据权利要求1或2所述的光触媒机动车清洗污水再生循环处理装置，其特征是：所述的加药装置包括加药箱，所述的加药箱连接加药自吸泵。
6.根据权利要求1或2所述的光触媒机动车清洗污水再生循环处理装置，其特征是：所述的曝气系统包括鼓风机，所述的鼓风机连接盘式微孔膜片曝气头。
说明书
光触媒机动车清洗污水再生循环处理装置
技术领域：
本实用新型涉及一种光触媒机动车清洗污水再生循环处理装置。
背景技术：
我国是一个干旱缺水严重的国家。人均占有淡水量为2200立方米，仅为世界平均水平的1/4、美国的1/5，在世界上名列121位，是全球13个人均水资源最贫乏的国家之一。我国按目前的正常需要和不超采地下水，正常年份缺水近400亿立方米。669座城市中有400余座供水不足，在32个百万人口以上的特大城市中，有30个长期受缺水困扰。
随着我国经济社会的进一步发展，机动车保有量逐年增加，并且上升势头迅猛，自来水洗车更加加剧了我国水资源的匮乏。北京2006年报道的是每年洗掉一个昆明湖，现在已上升到每年洗掉12个昆明湖。深圳市每年洗车用水可供60万人用一年。缓解洗车水浪费的问题亟待解决。
发明内容：
本实用新型的目的是提供一种光触媒机动车清洗污水再生循环处理装置可以达到节水率90%以上，可以很好的缓解洗车水浪费的问题。
上述的目的通过以下的技术方案实现：
光触媒机动车清洗污水再生循环处理装置，其组成包括：处理泵，所述的处理泵连接光触媒反应釜，所述的光触媒反应釜上安装刮板装置和加药装置，所述的光触媒反应釜连接曝气系统和过滤泵，所述的过滤泵连接四级过滤系统，所述的四级过滤系统连接紫外灭菌器，所述的紫外灭菌器连接清水槽。
所述的光触媒机动车清洗污水再生循环处理装置，所述的四级过滤系统包括与所述的过滤泵连接的粗滤器，所述的粗滤器连接袋式过滤器，所述的袋式过滤器连接蜂房过滤器，所述的蜂房过滤器连接微滤膜，所述的微滤膜连接所述的紫外灭菌器。
所述的光触媒机动车清洗污水再生循环处理装置，所述的光触媒反应釜里面具有潜水无极紫外灯，所述的光触媒反应釜的四壁内具有一组二氧化钛棒。
所述的光触媒机动车清洗污水再生循环处理装置，所述的刮板装置包括直线往复电机，所述的直线往复电机连接刮板，所述的刮板连接刮板行程开关。
所述的光触媒机动车清洗污水再生循环处理装置，所述的加药装置包括加药箱，所述的加药箱连接加药自吸泵。
所述的光触媒机动车清洗污水再生循环处理装置，所述的曝气系统包括鼓风机，所述的鼓风机连接盘式微孔膜片曝气头。
有益效果：
1.本实用新型采用光触媒技术、曝气系统和投药装置相结合组成高效的光触媒反应釜。光触媒技术、曝气技术作为水处理技术在在污水处理厂被使用，它们占地面积大、处理时间长。而本装置自行开发了小型的光触媒反应釜应用于洗车水处理行业，将两大水处理技术结合在一起，并增加了投药装置，真正做到了占地面积小、反应速度快、处理效果好。光触媒反应釜包括光波小于400nm的无极紫外灯、二氧化钛棒、盘式微孔膜片曝气头、鼓风机、加药箱、加药自吸泵等组成。曝气系统能产生大量微细气泡，使气液溶解效率达到80%以上，使氧气与液体高效溶解，并可以脱臭脱色降COD、BOD。曝气系统同时为光触媒技术提供了足够的氧气作为氧化剂，而且大量微细气泡可以增大光触媒反应时的接触面积;光触媒技术对表面活性剂(LAS)以及其他有机污染物具有很好的去处效果，去除率在98%以上，分解后的产物为水和二氧化碳，脱臭脱色降COD、BOD效果更佳。投药装置投入絮凝剂等，加快固液分离。刮板装置将光触媒反应釜分离出来的洗涤剂等物质排出釜外。将这些技术结合起来，可以大大提高反应速度和反应效果。
.本实用新型四级过滤系统。洗车水成份比较复杂，单一过滤装置无法满足需要，我们采用四级过滤，一级过滤采用石英砂、活性炭等滤料组成的粗滤器;二级过滤采用袋式过滤器，滤料为尼龙可冲洗滤袋，过滤精度为20-25um;三级过滤为蜂房过滤器，材质为PE，过滤精度为5-10um;四级过滤为微滤膜，材质为PVDF,过滤精度为0.1-1um。而且第三级过滤的滤料是可以随时冲洗、随时更换的，既保证了滤材的再生，又可以使滤材精度得以保证。第一、二、四级过滤设有反冲洗装置，这样的工艺搭配既可以保证过滤精度、保证滤材的再生，也可以减轻用户经常更换滤材的劳动强度和降低滤材的更换频率。这样在保证水质的情况下，滤材具有使用寿命长、日常维护工作量小、成本低的特点。
