申请日2007.06.11
公开(公告)日2008.06.11
IPC分类号C22B1/14
摘要
本实用新型提供了一种污泥连续给料、破碎一体机技术方案，该方案包括带有进料口的污泥料斗和与污泥料斗连接的机壳，其特征是：所述的机壳有给料机壳和与给料机壳连接的碎料机壳，碎料机壳带有出料口，在给料机壳内装有带给料齿的给料辊，该给料辊由变频电机通过减速器驱动，在碎料机壳内装有并列的左碎料辊和右碎料辊，左碎料辊的左碎料辊轴一端和右碎料辊的右碎料辊轴一端伸出碎料机壳一侧端面外，并在伸出的左碎料辊轴上装有左碎料辊链轮，在伸出的右碎料辊轴上装有右碎料辊链轮，左碎料辊链轮和右碎料辊链轮共同与一链条连接，链条又与驱动链轮连接。
权利要求书
1.一种污泥连续给料、破碎一体机，包括带有进料口的污泥料斗和与污 泥料斗连接的机壳，其特征是：所述的机壳有给料机壳和与给料机壳连接的 碎料机壳，碎料机壳带有出料口，在给料机壳内装有带给料齿的给料辊，该 给料辊由变频电机通过减速器驱动，在碎料机壳内装有并列的左碎料辊和右 碎料辊，左碎料辊的左碎料辊轴一端和右碎料辊的右碎料辊轴一端伸出碎料 机壳一侧端面外，并在伸出的左碎料辊轴上装有左碎料辊链轮，在伸出的右 碎料辊轴上装有右碎料辊链轮，左碎料辊链轮和右碎料辊链轮共同与一链条 连接，链条又与驱动链轮连接。
2.根据权利要求1所述的污泥连续给料、破碎一体机，其特征是：所述的 给料机壳进料侧的给料机壳侧壁是一个与污泥料斗用绞链连接的给料机壳动 壁。
3.根据权利要求1或2所述的污泥连续给料、破碎一体机，其特征是：在 所述的给料机壳动壁的下部连接有装在动壁弹簧座上的动壁弹簧。
4.根据权利要求3所述的污泥连续给料、破碎一体机，其特征是：在所述 的碎料机壳前、后两端面上有右碎料辊轴向右移动的轴移动槽。
5.根据权利要求4所述的污泥连续给料、破碎一体机，其特征是：所述的 右碎料辊轴伸出碎料机壳前、后两端面，并与右碎料辊轴弹簧座上的右碎料 辊轴弹簧连接。
说明书
一种污泥连续给料、破碎一体机
技术领域：
本实用新型涉及的是一种钢铁行业中烧结生产线用设备，尤其是一种污 泥连续给料、破碎一体机。
背景技术：
目前，炼钢、炼铁所产生的污泥，都要配加到烧结矿其它矿粉中共同烧 结成烧结矿，而污泥在与其它矿粉进入混合机前，需要破碎和给料，在现有 技术中，污泥的破碎和给料都是分开用常规的破碎机和常规的给料机进行的， 但是，由于污泥的含水量大、粘度大，用常规的破碎机和给料机难以实现连 续稳定的给料，也无法将污泥破碎的粒度控制在能满足混合机的要求，这是 现有技术所存在的不足之处。
发明内容：
本实用新型的目的，就是针对现有技术所存在的不足，而提供一种污泥 连续给料、破碎一体机技术方案，该方案采用先给料后破碎的办法，给料采 用带给料齿的给料辊转动送料，而给料辊则由变频电机通过减速器驱动，则 就可以由变频电机的供电频率来控制电机转速，也就控制了给料辊的转速和 给料速度，而破碎是采用一对并列的高速相向转动的左碎料辊和右碎料辊， 污泥在两破碎辊碾压破碎下可连续均匀的给混合机送料。

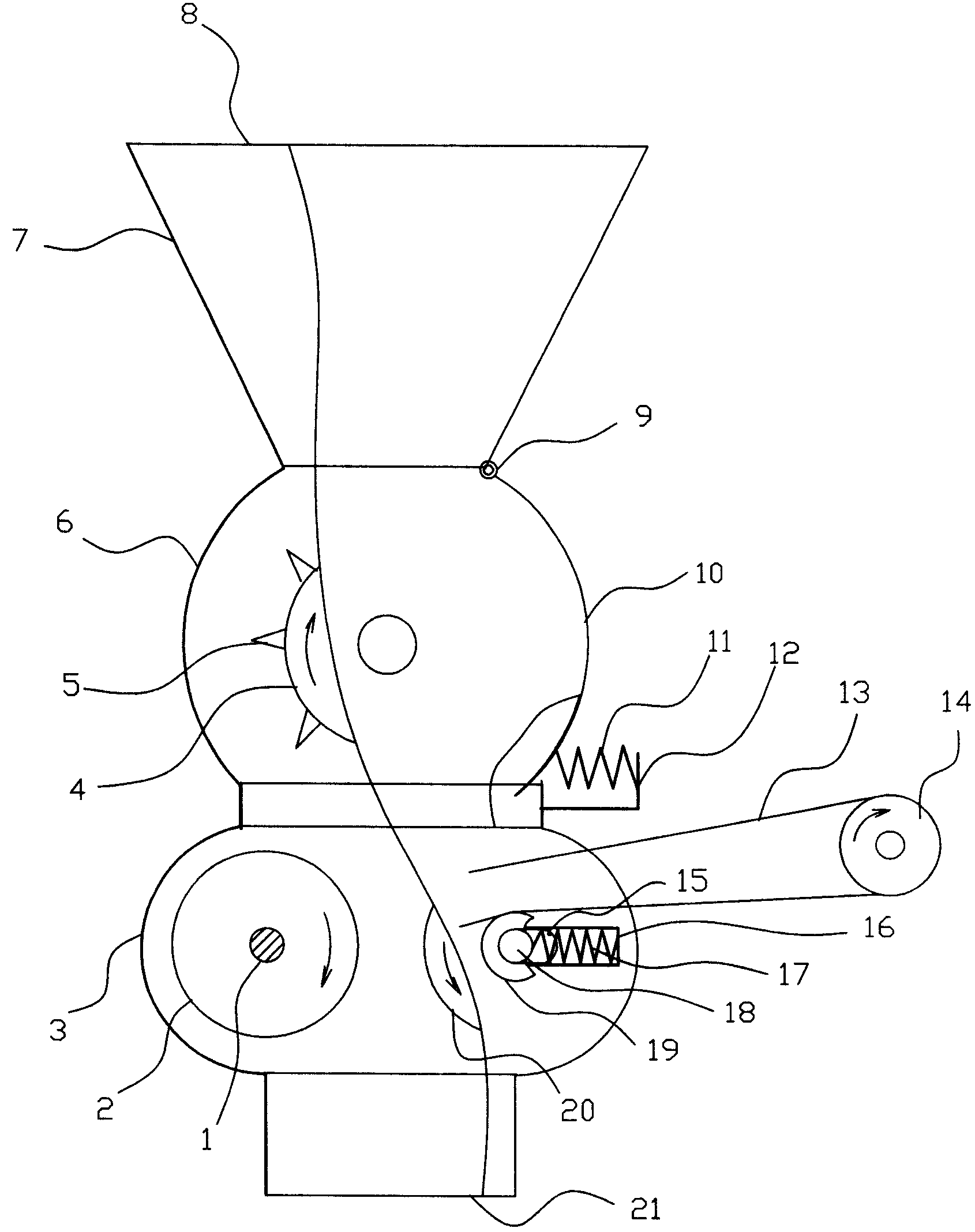

本方案是通过如下技术措施来实现的：包括带有进料口的污泥料斗和与 污泥料斗连接的机壳，本方案的特点是所述的机壳有给料机壳和与给料机壳 连接的碎料机壳，碎料机壳带有出料口，在给料机壳内装有带给料齿的给料 辊，该给料辊由变频电机通过减速器驱动，在碎料机壳内装有并列的左碎料 辊和右碎料辊，左碎料辊的左碎料辊轴一端和右碎料辊的右碎料辊轴一端伸 出碎料机壳一侧端面外，并在伸出的左碎料辊轴上装有左碎料辊链轮，在伸 出的右碎料辊轴上装有右碎料辊链轮，左碎料辊链轮和右碎料辊链轮共同与 一链条连接，链条又与驱动链轮连接。本方案的具体特点还有，所述的给料 机壳进料侧的给料机壳侧壁是一个与污泥料斗用绞链连接的给料机壳动壁。 在所述的给料机壳动壁的下部连接有装在动壁弹簧座上的动壁弹簧。在所述 的碎料机壳前、后两端面上有右碎料辊轴向右移动的轴移动槽。所述的右碎 料辊轴伸出碎料机壳前、后两端面，并与右碎料辊轴弹簧座上的右碎料辊轴 弹簧连接。
本方案的有益效果可根据对上述方案的叙述得知，由于在该方案中的机 壳有给料机壳和与给料机壳连接的碎料机壳，在给料机壳内装有带给料齿的 给料辊，该给料辊由变频电机通过减速器驱动，在碎料机壳内装有并列的左 碎料辊和右碎料辊，左碎料辊的左碎料辊轴一端和右碎料辊的右碎料辊轴一 端伸出碎料机壳一侧端面外，并在伸出的左碎料辊轴上装有左碎料辊链轮， 在伸出的右碎料辊轴上装有右碎料辊链轮，左碎料辊链轮和右碎料辊链轮共 同与一链条连接，链条又与驱动链轮连接。这一结构，是采用先给料后破碎 的办法，给料采用带给料齿的给料辊转动送料，而给料辊则由变频电机通过 减速器驱动，因此，就可以由变频电机的供电频率来控制电机转速，也就控 制了给料辊的转速和给料速度，对连续给料控制给料速度方便易行。而破碎 是采用一对并列的高速相向转动的左碎料辊和右碎料辊，污泥在两破碎辊碾 压破碎下可连续均匀的给混合机送料。另外，给料机壳进料边有由动壁弹簧 定位的给料机壳动壁，当污泥中含有较大的异物，难以通过给料辊和给料机 壳壁之间的给料通道时，给料机壳动壁可以压缩弹簧向外扩张，加大给料通 道使异物通过，而不影响正常供料。当异物落入左、右碎料辊之间，而不能 被破碎时，右碎料辊可压缩右碎料辊弹簧，使右碎料辊在轴移动槽内向右移 动，扩大左、右碎料辊之间的距离，让异物通过，然后，右碎料辊再在右碎 料辊弹簧的作用下复位继续破碎工作，因此，又具有良好的异物通过性。由 此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实施的有 益效果也是显而易见的。
