申请日2006.12.25
公开(公告)日2008.11.05
IPC分类号C02F1/46
摘要

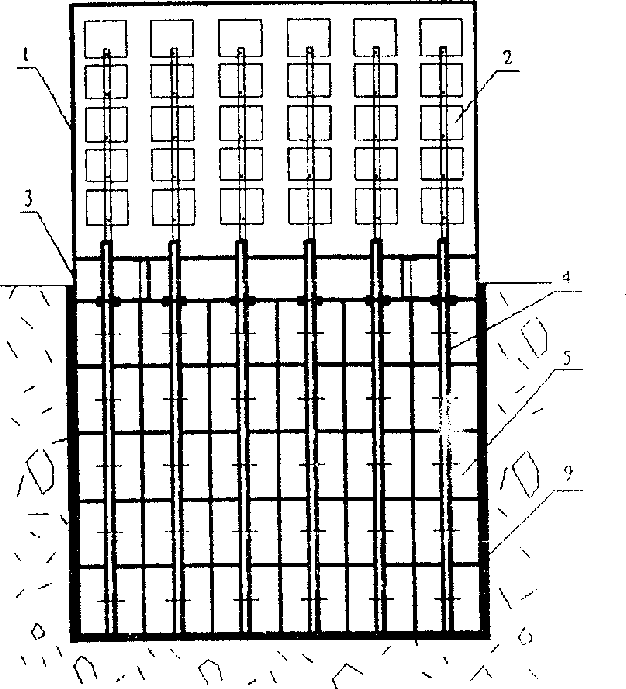

一种明渠式电子水处理装置，由主机(1)和辅机(3)组成。主机(1)是由多个高频信号发生器(2)组成的信号柜;辅机(3)由穿线管(4)、隔离管(5)、电极(6)、进水口(7)、出水口(8)构成。其主要特征在于辅机(3)两侧和底部外壁装有橡胶止水带(9)且与明渠内壁和底部紧贴，辅机(3)内的隔离管(5)和电极(6)的数量及排列方式可根据明渠断面的形状、大小及处理水量确定，具有总功率大、流阻小、处理流量大、处理强度均匀的特点，特别适用于不便在管道上安装电子水处理装置或只设置明渠的大流量给排水、循环冷却水系统。
权利要求书
1.一种明渠式电子水处理装置，由主机(1)和辅机(3)两大部分组成， 其主要特征在于主机(1)安装在辅机(3)的顶部，辅机(3)内的电极(6) 通过垂直穿线管(4)与主机(1)内的高频信号发生器(2)相连。
2.根据权利要求1所述的明渠式电子水处理装置，其特征在于辅机(3) 的外壁装有橡胶止水带(9)。
3.根据权利要求1所述的明渠式电子水处理装置，其特征在于辅机(3)的 水平宽度与明渠的水平宽度相同。
4.根据权利要求1所述的明渠式电子水处理装置，其特征在于辅机(3) 的垂直高度大于明渠的液面高度。
5.根据权利要求1所述的明渠式电子水处理装置，其特征在于辅机(3) 内的隔离管(5)和电极(6)的数量相对应且为多个。
6.根据权利要求1所述的明渠式电子水处理装置，其特征在于辅机(3) 内的隔离管(5)的形状分别是圆形、正方形、矩形、三角形或多边形的。
7.根据权利要求1所述的明渠式电子水处理装置，其特征在于沿辅机(3) 的纵断面形状与明渠的断面形状一致。
8.根据权利要求1所述的明渠式电子水处理装置，其特征在于辅机(3) 纵向设置的隔离管(5)内的电极(6)分别采用单排、双排。
说明书
明渠式电子水处理装置
技术领域
本实用新型涉及一种明渠式电子水处理装置，其特点是可以在 各种以明渠作为给排水通道的水处理系统中安装使用，尤其适用于大流量的给 排水和循环水处理系统。
背景技术
公知的电子水处理装置多是安装使用在各种水处理系统的管道 上，因处理功率的限制安装位置一般离使用设备越近越好，如山东沃尔特电力 科技有限公司已获授权的申请号为02214159.6和02214160X的二项实用新型专 利。虽然该专利技术采用多个水平对插式电极装配在由1个至n个矩形、圆形 或多边形的隔离管组合的辅机中，在大流量水处理管道上安装使用具有场强均 匀，总功率大，流阻小的优点，但其主机安装位置及进出水口的设计不适合在 明渠中安装使用。
发明内容
本实用新型的目的就是针对上述专利的缺陷而提供的一种既有 场强均匀，功率大，流阻小优点，又能在各种明渠中安装使用的实用新型电子 水处理装置。
本实用新型的技术解决方案是：明渠式电子水处理装置由装有多个高频信 号发生器的主机和辅机构成。主机的高频信号发生器电路采用现有公知的技术。 辅机壳体的形状应与明渠断面的形状相同，辅机壳体内的隔离管的形状则可根 据辅机壳体形状设计为矩形、圆形或多边形，以流阻越小越好。装有主机高频 信号发生器的信号柜，安装在辅机顶部。在辅机壳体内装有与高频信号发生器 数量相等的钢制隔离管，在每只隔离管中心都固定1根绝缘电极。电极的连接 电缆通过垂直的电缆管与置于辅机顶部的信号柜内的高频信号发生器的输出电 路相连接，当水从每只隔离管与固定在中心的电极之间流过时得到极化处理。 辅机壳体内装隔离管和电极的多少及采用单排还是双排，应根据明渠的断面尺 寸、水流量的大小设定。为防止水从壳体外壁通过而未受处理，壳体外壁应紧 贴明渠内壁并设置橡胶止水带。
有益效果 本技术方案的优点一是将主机的安装位置由辅机的两侧改为顶 部，克服了申请号为02214159.6和02214160x的实用新型专利中主机安装在辅 机两侧，因而不能在明渠中安装使用的缺陷;二是辅机外壳可根据明渠断面的 几何形状设计制造，其进出水口和明渠断面一致，可适应各种明渠的安装使用， 克服了申请号为02214159.6和02214160x的实用新型专利辅机进出水口是圆形 只适用于管道上安装的缺陷;三是本技术方案的辅机部分安装在常压状态的明 渠中，设备为非承压设备，比现有在管道上安装的承压式电子水处理装置辅机 制造工艺更简单，使用更安全;四是本技术方案的辅机部分可在不切断明渠水 流、不影响用水的情况下吊离明渠进行检修，克服了现有技术辅机检修时必须 停水停机因而影响使用的缺陷。五是隔离管数量和形状可根据辅机外壳的形状 进行组合，能够满足各种流量特别是大流量明渠安装电子水处理装置的需要。
