申请日2006.12.25
公开(公告)日2007.12.12
IPC分类号C02F1/00; C02F1/52; C02F1/50
摘要
本实用新型属于水处理领域的一种分管排污中水处理器。其主要技术特点是处理池安装有一进水管、出水管及溢水管，该进水管连接置于排污管道内的中水管，在处理池内竖直平行间隔固装有2-4个导流板，在出水管一侧的处理池上安装有一药物盒。本实用新型的中水管内套在排污管道内，基本上不改变排污管道的设置尺寸，并减少了施工工作量，降低了工程造价;所处理后的中水构成成分单一，无毒无害，节省了栏栅池、生物反应池、生物膜过滤等复杂工艺过程，利用本装置自身沉降、上浮和杀菌药物进行处理，基本上达到冲厕水标准，且对环境无害。
权利要求书

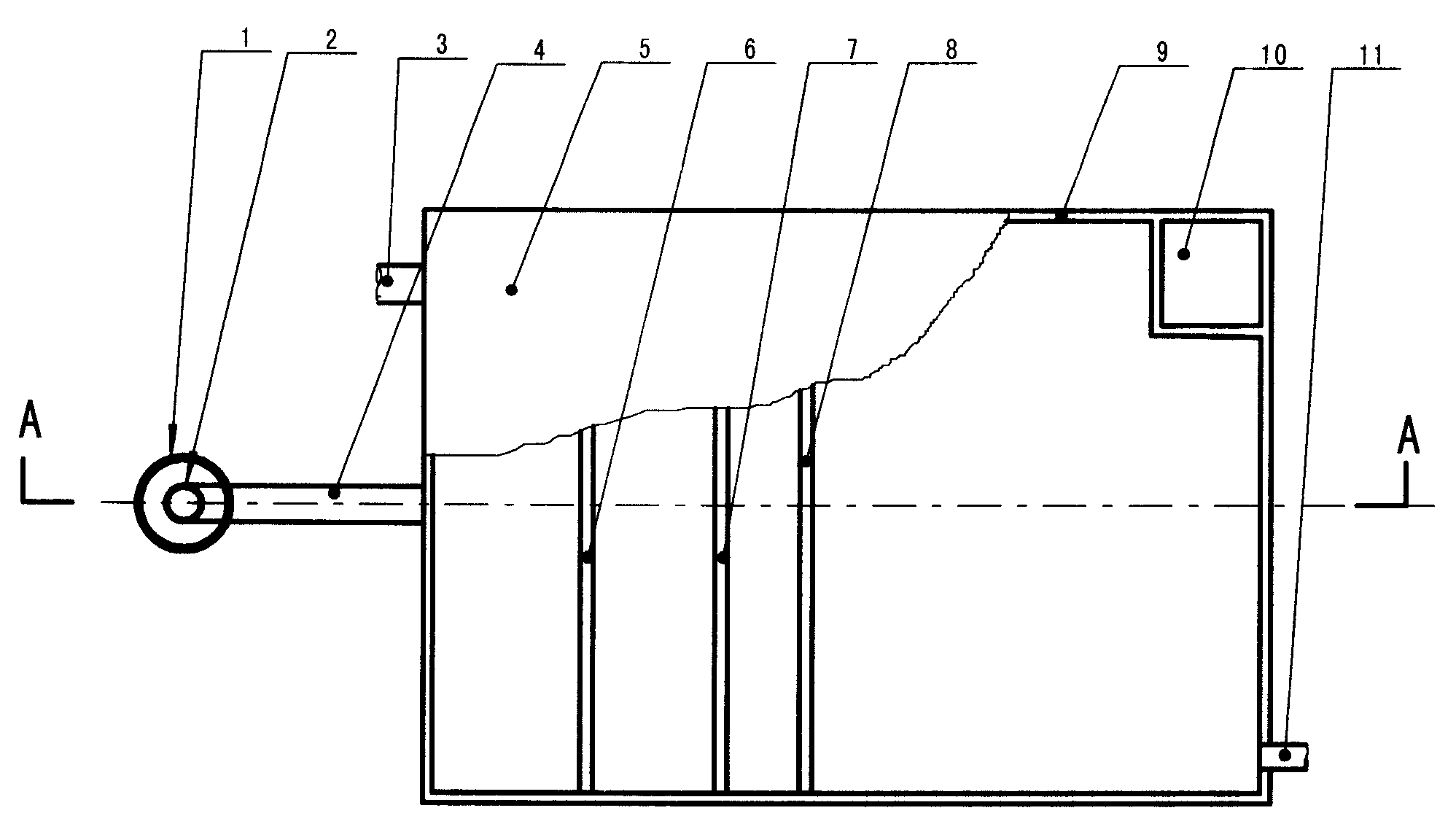

1.一种分管排污中水处理器，由处理池、进水管、排水管、溢水管构成， 其中进水管连接中水管，其特征在于：该处理池安装有一进水管、出水管及 溢水管，该进水管连接置于排污管道内的中水管，在处理池内竖直平行间隔 固装有2-4个导流板，在出水管一侧的处理池上安装有一药物盒。
2.根据权利要求1所述的分管排污中水处理器，其特征在于：所述的在 处理池内竖直平行间隔固装的2-4个导流板的其中中部的导流板与处理池底 部之间设置有反水口。
3.根据权利要求2所述的分管排污中水处理器，其特征在于：所述的套 装在排污管道内的中水管与排污管道为同轴设置。
说明书
分管排污中水处理器
技术领域
本实用新型属于水处理领域，尤其是一种分管排污中水处理器。
背景技术
我国目前居民楼的排污管道设计与宾馆、饭店卫生间的排污管设计相同， 均设置在卫生间内，并均采用单管道排污，即将洗漱水、洗浴水与洗涤水与 恭桶的冲便水连接在同一排污管道排放，因此称单管排污。在该排污管道内 的污水中因含有人类的排泄物、各种污物等，其内所含的病菌等成分十分复 杂，水处理过程较为困难，而且设备要求工艺高，投资大，处理后的中水难 于回收由此也浪费了大量的水资源。而在排污管道外另设一条中水管道，其 中水的收集渠道难于统一设置，使得中水应用难于推广，水资源的大量浪费 仍在继续。
发明内容
本实用新型的目的是克服现有技术的不足，提供一种结构设计科学合理、 可有效地统一收集中水的分管排污中水处理器。
本实用新型的目的是这样实现的：
一种分管排污中水处理器，由处理池、进水管、排水管、溢水管构成，其 中进水管连接中水管，其特征在于：该处理池安装有一进水管、出水管及溢 水管，该进水管连接置于排污管道内的中水管，在处理池内竖直平行间隔固 装有2-4个导流板，在出水管一侧的处理池上安装有一药物盒。
而且，所述的在处理池内竖直平行间隔固装的2-4个导流板的其中中部 的导流板与处理池底部之间设置有反水口。
而且，所述的套装在排污管道内的中水管与排污管道为同轴设置。
本实用新型的优点和积极效果是：
1.本装置是在卫生间内再铺设一条中水管，该中水管可收集卫生间内的 洗涤水、洗浴水、洗漱水，由此而有效地利用了中水。
2.在该中水管内套在排污管道内，基本上不改变排污管道的设置尺寸， 并减少了施工工作量，降低了工程造价。
3.采用该中水套管方式，可统一收集中水，在对该中水进行沉降、灭菌、 排污处理后再设置专用管路分配到各户使用，达到有效利用中水、节约自来 水的目的。
3.利用中水管设置在排污管道内的套管方式，污水排放变单管排污为分 管排污，有效地利用了中水，节省了投资的30-40%，且施工简单方便。
4.本装置没有复杂的水处理工艺，可节省大量的耗材(如生物膜、过滤 膜等生物培养材料)，以及杂物清除等工作量，大大降低了管理成本。
5.由于单管排污造成大量中水流失，因此，单独设置中水排污管道的成 本较高，投资较大，并且由于耗材及管理成本上的巨额开销会造成中水价格 高于自来水价格，百姓难于接受。因此，本装置采用双管排污且基本不改变 目前的排污设计管路会极大地降低成本，中水价格会远低于自来水价格，节 约了宝贵的自来水资源(可节约35%的自来水)，社会效益及经济效益可观。
6.本实用新型所处理后的中水构成成分单一，无毒无害，节省了栏栅池、 生物反应池、生物膜过滤等复杂工艺过程，利用本装置自身沉降、上浮和杀 菌药物进行处理，基本上达到冲厕水标准，且对环境无害。
