申请日2006.12.20
公开(公告)日2008.06.25
IPC分类号E04G23/02; E02D29/045; E04B1/682
摘要

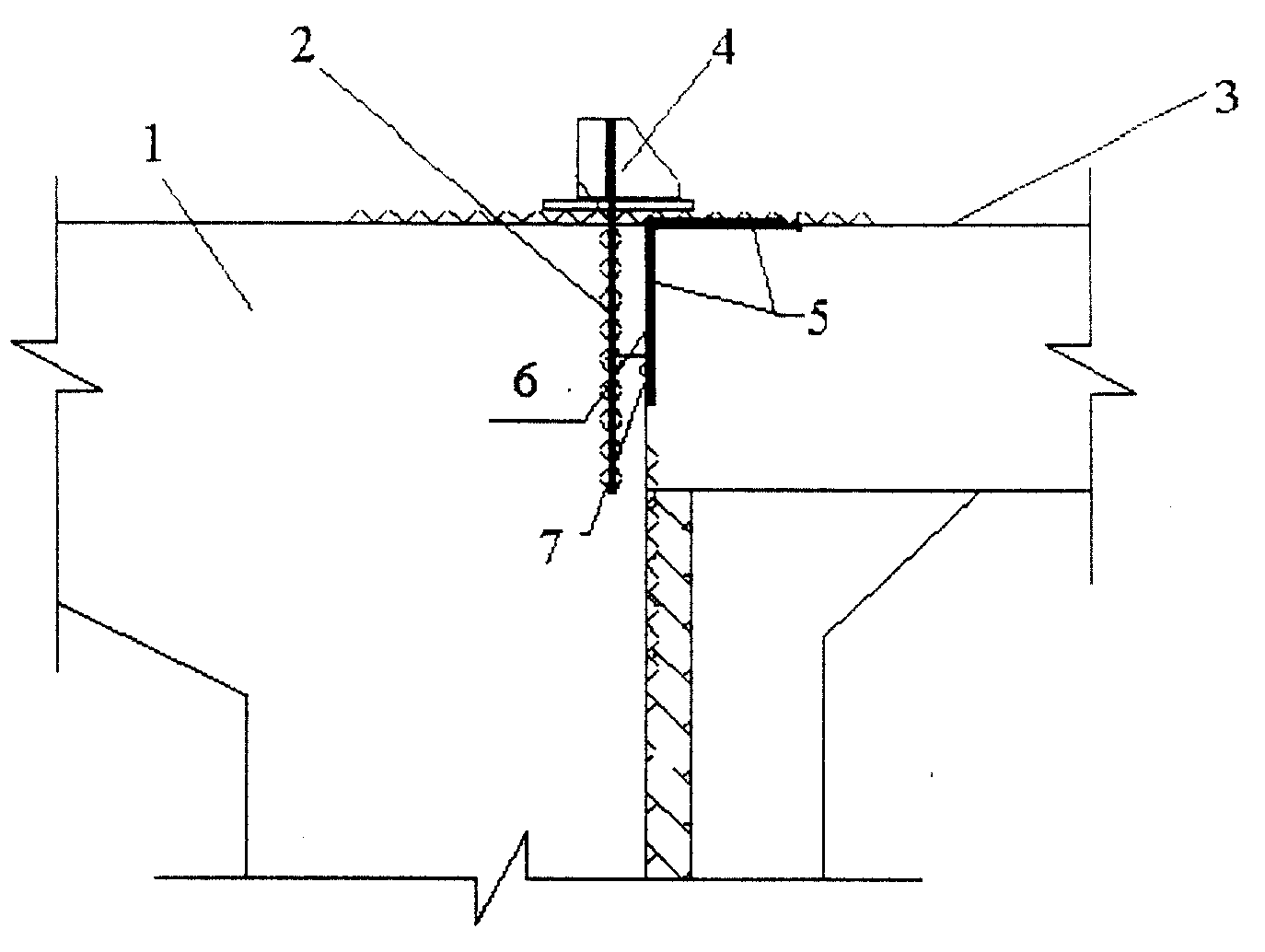

本发明公开了一种新车站与老车站之间的接缝处的防水处理方法。包括如下步骤:在老车站地下墙(1)内水平或竖向植入钢筋(2),新车站顶板(3)与老车站地墙(1)结合处设置钢牛腿(4)并与植入钢筋(2)焊接,牛腿(4)下方设置钢筋网片(5),新车站顶板(3)与地下墙(1)相接处设置遇水膨胀腻子止水条(6)和全断面可注浆的注浆管(7),然后在所说的注浆管中注入水泥浆,即可。本发明可以充分解决新老结构相接时不均匀沉降引起的结构漏水问题。采用本发明的防水节点处理技术后,可以有效保证新老结构接缝处的防水,同时又保证了两者间的沉降。
权利要求书
1.一种新车站与老车站之间的接缝处的防水处理方法,其特征 在于,包括如下步骤:
在老车站地下墙(1)内水平或竖向植入钢筋(2),新车站顶板 (3)与老车站地墙(1)结合处设置钢牛腿(4)并与植入钢筋(2) 焊接,牛腿(4)下方设置钢筋网片(5),新车站顶板(3)与地下墙 (1)相接处设置遇水膨胀腻子止水条(6)和全断面可注浆的注浆管 (7),然后在所说的注浆管中注入水泥浆,即可。
2.根据权利要求1所述的方法,其特征在于,先在高出新车站 顶板(3)的老车站的地下墙(1)的侧面,凿出锲型凹口,凹口处通 过钢牛腿(4)与老车站的地下墙(1)中的主筋(8)及植入的钢筋 (2)焊接。
3.根据权利要求1所述的方法,其特征在于,在老车站地下墙 (1)内水平或竖向植入直径为25~32mm的钢筋(2)。
4.根据权利要求1所述的方法,其特征在于,牛腿(4)下方设 置直径为25~50mm的钢筋网片(5)。
说明书
新车站与老车站之间的接缝处的防水处理方法
技术领域
本发明涉及一种建筑物防水处理方法,尤其涉及一种新车站与老 车站之间的接缝处的防水处理方法。
背景技术
目前,建筑物,如车站防水节点处理方法比较多,但新老车站之 间的有效防水节点处理技术相对不成熟,缺少这方面行之有效的技 术。
发明内容
本发明需要解决的技术问题是公开一种新车站与老车站之间的 接缝处的防水处理方法,以满足有关领域的需要。
本发明的方法包括如下步骤:
在老车站地下墙内水平或竖向植入钢筋,新车站顶板与老车站地 墙结合处设置钢牛腿并与植入钢筋焊接,牛腿下方设置钢筋网片,顶 板与地下墙相接处设置遇水膨胀腻子止水条和全断面可注浆的注浆 管,然后在所说的注浆管中注入水泥浆,即可。
本发明可以充分解决新老结构相接时不均匀沉降引起的结构漏 水问题。采用本发明的防水节点处理技术后,可以有效保证新老结构 接缝处的防水,同时又保证了两者间的沉降。
