申请日2006.10.30
公开(公告)日2007.04.11
IPC分类号E02D31/06
摘要
本发明涉及一种渗沥液抽排侧管井，其特征在于在防渗衬垫系统上设有侧管井，侧管井内设有污水泵，污水泵与污水泵排放管的一端连接，污水泵排放管的另一端连接至侧管井外部，侧管井包括设在库底防渗衬垫系统上的水平管、设在库区侧壁防渗衬垫系统上的斜管以及连接水平管和斜管的弯管，水平管设有渗水孔。本发明的优点在于它直接位于库底和侧壁的防渗衬垫系统之上，无需土方开挖与回填，它采用HDPE管材焊接或法兰连接的柔性结构，可同库区防渗衬垫系统相协调，有利于实施反冲防堵措施，适用于库区面积较大、库底最低部位较深的填埋库区和调节池渗沥液的压力抽排。
权利要求书
1、一种渗沥液抽排侧管井，库区内设有渗沥液导排层，渗沥液导排层设有防渗衬垫系统，其特征在于在防渗衬垫系统上设有侧管井，侧管井内设有污水泵，污水泵与污水泵排放管的一端连接，污水泵排放管的另一端连接至侧管井外部，侧管井包括设在库底防渗衬垫系统上的水平管、设在库区侧壁防渗衬垫系统上的斜管，斜管与水平管连接，水平管设有渗水孔。
2、按权利要求1所述的渗沥液抽排侧管井，其特征在于水平管和斜管之间连接有弯管，水平管、弯管和斜管均采用高密度聚乙烯管，它们之间的连接采用焊接或法兰连接。
3、按权利要求2所述的渗沥液抽排侧管井，其特征在于A style="TEXT-DECORATION: none" href="http://www.dowater.com/">污水泵底部设有滑轮。
4、按权利要求2所述的渗沥液抽排侧管井，其特征在于渗沥液导排层的厚度为1.2m～1.5m，侧管井的内径为40.9cm～45.8cm，管壁厚度为40mm～51mm，水平管上的渗水孔直径为10mm～15mm，两个相邻渗水孔之间的间距为120mm～200mm，水平管四周充填碎石排水棱体，碎石粒径为20mm～30mm，碎石棱体采用高密度聚乙烯土工排水网包裹。
5、一种渗沥液抽排侧管井设置方法，其特征在于该方法包括以下步骤：A、构建库底渗沥液收集池及库区边壁侧管井的安装槽位，完成相应区域的防渗衬垫系统敷设;B、对侧管井区域内的防渗衬垫系统实施补强;C、依次敷设水平管，与水平管连接的弯管，与弯管连接的斜管，形成侧管井，它们之间采用焊接或法兰连接;D、将该侧管井锚固于库区防渗衬垫系统上面，将带导向滑轮的污水泵滑入侧管井内。
6、按权利要求5所述的渗沥液抽排侧管井设置方法，其特征在于该方法还包括：步骤E、在水平管四周充填碎石排水棱体，碎石粒径为20mm～30mm，碎石棱体采用高密度聚乙烯土工排水网包裹。
7、按权利要求6所述的渗沥液抽排侧管井设置方法，其特征在于水平管、弯管和斜管采用高密度聚乙烯管，其内径为40.9cm～45.8cm，管壁厚度为40mm～51mm，水平管上的渗水孔直径为10mm～15mm，两个相邻渗水孔之间的间距为120mm～200mm。
说明书
一种渗沥液抽排侧管井及其设置方法
技术领域：
本发明涉及填埋场渗沥液收集与导排设施的技术领域，具体地说是一种能够与填埋场水平防渗系统保持变形协调，具有完好的防渗性能的渗沥液抽排侧管井，以及该渗沥液抽排侧管井的设置方法。
背景技术：
为控制填埋库区渗沥液水位的高度，对蓄积在填埋库区内的渗沥液应实施有效导排，但目前普遍采用的几种传统导排措施均有不足，分析如下：
(1)导排措施一：在库底最低部位设置钢筋砼垂直抽排井，汇入井内的渗沥液经潜污泵提升外排，同时竖直井的井圈应随垃圾堆体填埋高度增加而相应加高，该措施一方面由于刚性的钢筋砼竖直抽排井一般高出填埋堆体的厚度1～2m，其直接位于库底柔性水平防渗系统上部，会对库区水平防渗系统造成很大的安全隐患，另一方面由于竖井的高度需随着填埋堆体高度的增加而不断加高，这对营运管理造成不便。
(2)导排措施二：在库底最低部位敷设水平穿堤管，库区渗沥液经穿堤管以重力流方式汇入位于库区外围的渗沥液提升井，该措施的水平穿堤管需穿越库区水平防渗系统，在上覆垃圾堆载的作用下，水平穿堤管将产生的不均匀沉降，这容易对水平防渗系统造成破坏;同时，由于库底最低部位的标高一般较周边围堤道路低很多，为满足重力流外排的条件，需大开挖敷设穿堤管，土方开挖与回填工程量较大，不仅增加了工程造价，而且对营运阶段清淤维护管理亦不便。
发明内容：
本发明的目的在于提供一种能够克服以上缺点的渗沥液抽排侧管井，该渗沥液抽排侧管井能够与填埋场水平防渗系统保持变形协调，具有完好的防渗性能。

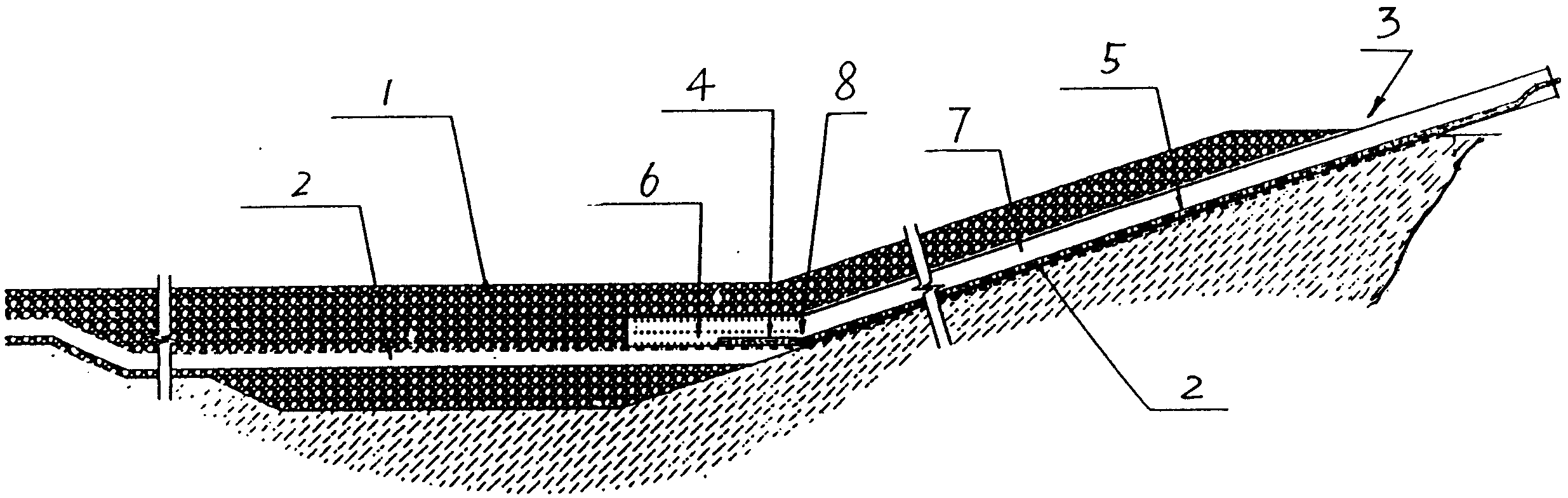

为了实现上述目的，本发明的技术方案如下：一种渗沥液抽排侧管井，库区内设有渗沥液导排层，渗沥液导排层设有防渗衬垫系统，其特征在于在防渗衬垫系统上设有侧管井，侧管井内设有污水泵，污水泵与污水泵排放管的一端连接，污水泵排放管的另一端连接至侧管井外部，侧管井包括设在库底防渗衬垫系统上的水平管、设在库区侧壁防渗衬垫系统上的斜管以及连接水平管和斜管的弯管，水平管设有渗水孔。
其中水平管、弯管和斜管均采用高密度聚乙烯管(简称HDPE管)，它们之间的连接采用焊接或法兰连接。污水泵底部设有滑轮。
本发明的另一目的在于提供一种渗沥液抽排侧管井设置方法，该渗沥液抽排侧管井能够与填埋场水平防渗系统保持变形协调，具有完好的防渗性能。
为了实现上述目的，本发明的技术方案如下：一种渗沥液抽排侧管井设置方法，其特征在于该方法包括以下步骤：A、构建库底渗沥液收集池及库区边壁侧管井的安装槽位，完成相应区域的防渗衬垫系统敷设;B、对侧管井区域内的防渗衬垫系统实施补强;C、依次敷设水平管，与水平管连接的弯管，与弯管连接的斜管，形成侧管井，它们之间采用焊接或法兰连接;D、将该侧管井锚固于库区防渗衬垫系统上面，将带导向滑轮的污水泵滑入侧管井内。
库区渗沥液通过渗沥液导排层下渗，经水平管上的渗水孔汇入侧管井，侧管井内放置带滑轮的污水泵，污水泵沿斜管和水平管段均可滑进、滑出。本发明的优点在于它直接位于库底和边坡水平防渗系统之上，无需土方开挖与回填，它采用HDPE管材焊接或法兰连接的柔性结构，可同库区防渗衬垫系统相协调，有利于实施反冲防堵措施，适用于库区面积较大、库底最低部位较深的填埋库区和调节池渗沥液的压力抽排。
