申请日2018.03.20
公开(公告)日2018.08.17
IPC分类号C02F9/14
摘要
本发明属于污水处理技术领域，具体涉及气提回流MBR重力过滤一体化污水处理设备，按污水流向依次包括厌氧池、缺氧池、好氧池、MBR过滤池，好氧池内部设有沉水式曝气风机，沉水式曝气风机的输入端连接有曝气风机吸气管、输出端连接有沉水式曝气风机产气总管，第一支路气管的输出端连接有好氧池曝气盘，第二支路气管设有气提回流量气量调节阀，第二支路气管的输出端连接有气提射流喉管，气提射流喉管连接有气提回流管，气提回流管的输出端连接有气提污水回流管，第三支路气管设有MBR组件曝气量调节阀，第三支路气管的输出端连接有MBR组件，MBR组件连接有连通管，连通管连接有重力平衡管，重力平衡管连接有潜水式MBR产水排水泵。
权利要求书

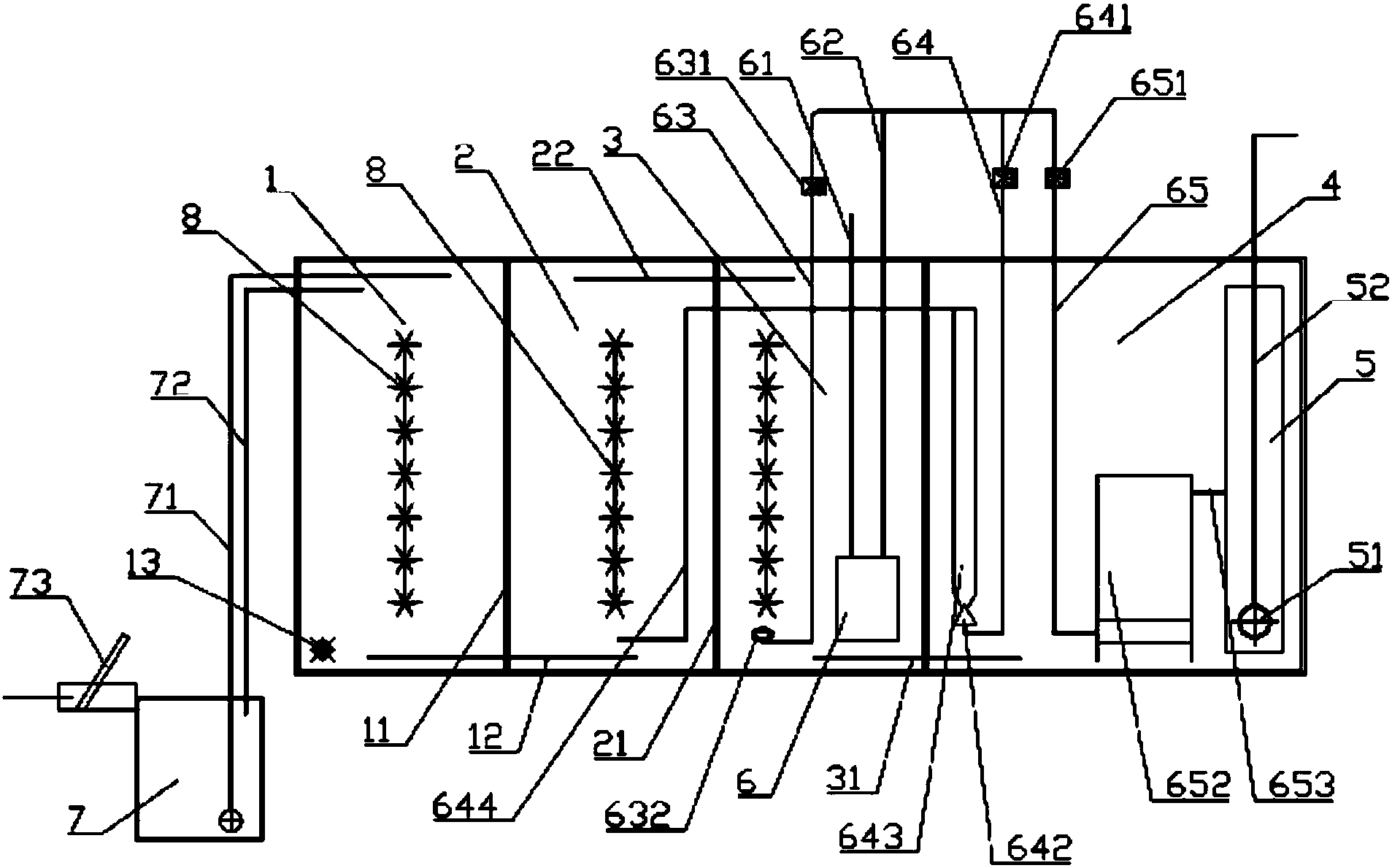

1.气提回流MBR重力过滤一体化污水处理设备，其特征在于：按污水流向依次包括厌氧池(1)、缺氧池(2)、好氧池(3)、MBR过滤池(4)，所述厌氧池(1)外侧连接有壳体，所述缺氧池(2)、好氧池(3)、MBR过滤池(4)均位于壳体内部，所述厌氧池(1)与缺氧池(2)之间设有第一隔板(11)，所述第一隔板(11)底部设置有厌氧池(1)与缺氧池(2)连通的下置布水管(12)，所述缺氧池(2)与好氧池(3)之间设有第二隔板(21)，所述第二隔板(21)的上部设置有缺氧池(2)与好氧池(3)连通的上置布水管(22)，所述好氧池(3)与MBR过滤池(4)之间设有第三隔板(31)，所述第三隔板(31)的下部设置有好氧池(3)与MBR过滤池(4)连通的第一下置布水管(31)，所述好氧池(3)内部设有沉水式曝气风机(6)，所述沉水式曝气风机(6)的输入端连接有曝气风机吸气管(61)、输出端连接有沉水式曝气风机产气总管(62)，所述沉水式曝气风机产气总管(62)连接有第一支路气管(63)、第二支路气管(64)和第三支路气管(65)，所述第一支路气管(63)设有好氧池曝气量调节阀(631)，所述第一支路气管(63)的输出端连接有好氧池曝气盘(632)，所述第二支路气管(64)设有气提回流量气量调节阀(641)，所述第二支路气管(64)的输出端连接有气提射流喉管(642)，所述气提射流喉管(642)连接有气提回流管(643)，所述气提回流管(643)的输出端连接有气提污水回流管(644)，所述气提污水回流管(644)的输出端位于缺氧池(2)底部，所述第三支路气管(65)设有MBR组件曝气量调节阀(651)，所述第三支路气管(65)的输出端连接有MBR组件(652)，所述MBR组件(652)连接有连通管(653)，所述连通管(653)连接有重力平衡管(5)，所述重力平衡管(5)连接有潜水式MBR产水排水泵(51)，所述潜水式MBR产水排水泵(51)连接有排水管(52)，所述厌氧池(1)连接有厌氧池给水布水管(72)，所述厌氧池给水布水管(72)连接有污水调节池(7)，所述污水调节池(7)内安装有污水提升泵(71)，所述污水提升泵(71)与厌氧池给水布水管(72)连接。
2.根据权利要求1所述的气提回流MBR重力过滤一体化污水处理设备，其特征在于：所述厌氧池(1)连接有恒水位回流管(73)，所述恒水位回流管(73)与污水调节池(7)连接。
3.根据权利要求2所述的气提回流MBR重力过滤一体化污水处理设备，其特征在于：所述厌氧池(1)的底部设有潜水式厌氧池搅拌机(13)。
4.根据权利要求3所述的气提回流MBR重力过滤一体化污水处理设备，其特征在于：所述厌氧池(1)、缺氧池(2)、好氧池(3)的内部均设有污水处理生物填料(8)。
5.根据权利要求4所述的气提回流MBR重力过滤一体化污水处理设备，其特征在于：所述污水调节池(7)连接有给水格栅机(73)。
6.根据权利要求1～5任意一项所述的气提回流MBR重力过滤一体化污水处理设备，其特征在于：所述气提回流MBR重力过滤一体化污水处理设备的使用方法包括以下步骤，
步骤一：生活污水通过所述厌氧池给水布水管(72)进入厌氧池(1)、在厌氧池(1)中通过反硝化聚磷菌完成释磷;
步骤二：通过所述厌氧池(1)释磷后的污水通过下置布水管(12)进入缺氧池(2)、在缺氧池(2)中的反硝化细菌以污水中的COD作为碳源对硝酸盐进行反硝化，实现脱氮;
步骤三：通过所述缺氧池(2)中脱氮后的污水通过上置布水管(22)进入好氧池(3)、在好氧池(3)中硝化细菌的硝化作用下，氨氮转化为硝酸盐态的氮，并完成好氧吸磷;
步骤四：通过所述好氧池(3)硝化作用后的污水按回流比200%通过气提回流管(643)回流至缺氧池(2)、在缺氧池(2)中的反硝化细菌以污水中的COD作为碳源对硝酸盐进行反硝化，实现脱氮，通过所述好氧池(3)硝化作用后的污水通过第一下置布水管(31)进入MBR过滤池(4);
步骤五：所述MBR组件(652)通过MBR过滤池(4)的重力水压实现污水与排水的膜过滤分离，膜过滤分离的产水连通管(653)流入重力平衡管(5)，所述重力平衡管(5)内的重力水压膜过滤分离的产水通过潜水式MBR产水排水泵(51)经排水管(52)排放合格处理水。
7.根据权利要求6所述的气提回流MBR重力过滤一体化污水处理设备，其特征在于：所述步骤一中，污水进入厌氧池(1)的流速为1.5m3/h～2m3/h。
8.根据权利要求7所述的气提回流MBR重力过滤一体化污水处理设备，其特征在于：所述气提回流MBR重力过滤一体化污水处理设备的水力停留时间为12h～16h。
说明书
气提回流MBR重力过滤一体化污水处理设备
技术领域
本发明属于污水处理技术领域，具体涉及气提回流MBR重力过滤一体化污水处理设备。
背景技术
一体化污水处理设备是指将A/O或A2/O污水处理工艺在一个容器体里实现的污水处理设备。用户安装一体化污水处理设备后，就能对废水进行处理。一体化污水处理设备通常分水解酸化池、接触氧化池、污泥池、以及沉淀池等部分，在小型污水处理系统中被广泛使用。随着我国水质排放标准的规范，一体化污水处理设备逐渐成为一种不可或缺的产品，在污水处理工程中起到重要的作用。但现有的一体化污水处理设备无标准可依，良莠不齐，用户莫衷一是，很难选择。
目前也有一些污水处理设备在一定的情况下取得了较好的效果，但仍存在一些问题、比如现在的一体化污水处理设备在处理污水的时候，噪声较大，对环境造成噪声污染，处理效果达不到《城镇污水处理厂污染物排放标准》，处理的效率相对较低。
发明内容
针对商都背景技术所提出的问题，本发明的目的是：旨在提供气提回流MBR重力过滤一体化污水处理设备。
为实现上述技术目的，本发明采用的技术方案如下：
气提回流MBR重力过滤一体化污水处理设备，按污水流向依次包括厌氧池、缺氧池、好氧池、MBR过滤池，所述厌氧池外侧连接有壳体，所述缺氧池、好氧池、MBR过滤池均位于壳体内部，所述厌氧池与缺氧池之间设有第一隔板，所述第一隔板底部设置有厌氧池与缺氧池连通的下置布水管，所述缺氧池与好氧池之间设有第二隔板，所述第二隔板的上部设置有缺氧池与好氧池连通的上置布水管，所述好氧池与MBR过滤池之间设有第三隔板，所述第三隔板的下部设置有好氧池与MBR过滤池连通的第一下置布水管，所述好氧池内部设有沉水式曝气风机，所述沉水式曝气风机的输入端连接有曝气风机吸气管、输出端连接有沉水式曝气风机产气总管，所述沉水式曝气风机产气总管连接有第一支路气管、第二支路气管和第三支路气管，所述第一支路气管设有好氧池曝气量调节阀，所述第一支路气管的输出端连接有好氧池曝气盘，所述第二支路气管设有气提回流量气量调节阀，所述第二支路气管的输出端连接有气提射流喉管，所述气提射流喉管连接有气提回流管，所述气提回流管的输出端连接有气提污水回流管，所述气提污水回流管的输出端位于缺氧池底部，所述第三支路气管设有MBR组件曝气量调节阀，所述第三支路气管的输出端连接有MBR组件，所述MBR组件连接有连通管，所述连通管连接有重力平衡管，所述重力平衡管连接有潜水式MBR产水排水泵，所述潜水式MBR产水排水泵连接有排水管，所述厌氧池连接有厌氧池给水布水管，所述厌氧池给水布水管连接有污水调节池，所述污水调节池内安装有污水提升泵，所述污水提升泵与厌氧池给水布水管连接。
作为本发明的一种优选方案，所述厌氧池连接有恒水位回流管，所述恒水位回流管与污水调节池连接，这样的结构设计，可以使气提回流MBR重力过滤一体化污水处理设备恒水位工作。
作为本发明的一种优选方案，所述厌氧池的底部设有潜水式厌氧池搅拌机，这样的结构设计，可以用过潜水式厌氧池搅拌机对厌氧池进行搅拌，从而使得污水在厌氧池中通过反硝化聚磷菌完成释磷的速率更快。
作为本发明的一种优选方案，所述厌氧池、缺氧池、好氧池的内部均设有污水处理生物填料，这样的结构设计，可以使污水处理的效果更好。
作为本发明的一种优选方案，所述污水调节池连接有给水格栅机，这样的结构设计，可以对污水中的粗杂质进行预处理。
作为本发明的一种优选方案，所述气提回流MBR重力过滤一体化污水处理设备的使用方法包括以下步骤，
步骤一：生活污水通过所述厌氧池给水布水管进入厌氧池、在厌氧池中通过反硝化聚磷菌完成释磷;
步骤二：通过所述厌氧池释磷后的污水通过下置布水管进入缺氧池、在缺氧池中的反硝化细菌以污水中的COD作为碳源对硝酸盐进行反硝化，实现脱氮;
步骤三：通过所述缺氧池中脱氮后的污水通过上置布水管进入好氧池、在好氧池中硝化细菌的硝化作用下，氨氮转化为硝酸盐态的氮，并完成好氧吸磷;
步骤四：通过所述好氧池硝化作用后的污水按回流比%通过气提回流管回流至缺氧池、在缺氧池中的反硝化细菌以污水中的COD作为碳源对硝酸盐进行反硝化，实现脱氮，通过所述好氧池硝化作用后的污水通过第一下置布水管进入MBR过滤池;
步骤五：所述MBR组件通过MBR过滤池的重力水压实现污水与排水的膜过滤分离，膜过滤分离的产水连通管流入重力平衡管，所述重力平衡管内的重力水压膜过滤分离的产水通过潜水式MBR产水排水泵经排水管排放合格处理水。
作为本发明的一种优选方案，所述步骤一中，污水进入厌氧池的流速为1.5m3/h～2m3/h，这样的设计，可以使污水处理的速率相对较快。
作为本发明的一种优选方案，所述气提回流MBR重力过滤一体化污水处理设备的水力停留时间为12h～16h，这样的设计，可以使污水处理的效果更好。
本发明的有益效果：
1、本发明气提回流MBR重力过滤一体化污水处理设备恒水位工作、气提回流实现污处理的反硝化、MBR工艺实现稳定工作，MBR利用MBR过滤池水压实现重力过滤节约能源，装置潜水式厌氧池搅拌机、潜水式MBR产水排水泵、沉水式曝气风机噪声源都沉入水下，有效的控制了噪声污染;
2、本发明气提回流MBR重力过滤一体化污水处理设备工艺对COD、TP和TN的处理效果，出水COD、磷、氨氮，各项出水水质指标均达到并高于《城镇污水处理厂污染物排放标准》一级B标准;
3、本发明气提回流MBR重力过滤一体化污水处理设备可以对污水连续处理，使得对污水的处理效率较高。
