申请日2018.03.13
公开(公告)日2018.12.04
IPC分类号C02F1/66; B01F7/18
摘要
本实用新型公开了一种用于工厂废水除酸的装置，包括进水管、横梁、凹槽、定滑轮、固定板、传动链、支架、第一电动机、加强筋、酸碱中和器、底座、布水器、储料箱、搅拌棒、翼片、第二电动机、通孔、空腔、废料箱和滚轮。本实用新型的有益效果是：为了支架能够稳定连接在酸碱中和器的侧壁，防止由于支架与酸碱中和器连接不牢固造成第一电动机发生倾斜，加强筋与支架之间呈固定连接，且加强筋的形状为三角形。为了使底座能够支撑酸碱中和器的重量防止由于第一电动机与第二电动机的运转导致酸碱中和器发生倾斜，底座与酸碱中和器之间呈固定连接，且底座的数量为四个。该装置具有结构简单，使用方便，能够对石灰石残渣进行快速回收等特点。
权利要求书

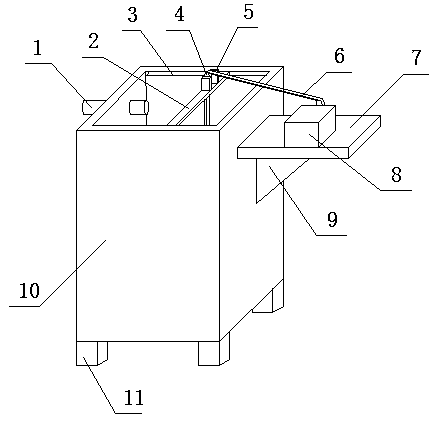

1.一种用于工厂废水除酸的装置，包括酸碱中和器(10)，其特征在于：所述酸碱中和器(10)底部安装底座(11)，所述酸碱中和器(10)一侧设置进水管(1)，所述酸碱中和器(10)侧壁安装支架(7)，所述支架(7)底部设置加强筋(9)，所述支架(7)顶部安装第一电动机(8)，所述第一电动机(8)一侧设置传动链(6)，所述传动链(6)下方设置定滑轮(4)，所述定滑轮(4)两侧安装固定板(5)，所述固定板(5)底部设置横梁(2)，所述横梁(2)两端设置滚轮(20)，所述滚轮(20)一侧设置凹槽(3)，所述传动链(6)一端安装储料箱(13)，所述储料箱(13)内部设置通孔(17)，所述通孔(17)一侧设置空腔(18)，所述储料箱(13)底部安装废料箱(19)，所述酸碱中和器(10)底部设置第二电动机(16)，所述第二电动机(16)一端安装搅拌棒(14)，所述搅拌棒(14)侧壁设置翼片(15)，所述搅拌棒(14)上方设置布水器(12)。
2.根据权利要求1所述的一种用于工厂废水除酸的装置，其特征在于：所述加强筋(9)与所述支架(7)之间呈固定连接，且所述加强筋(9)的形状为三角形。
3.根据权利要求1所述的一种用于工厂废水 除酸的装置，其特征在于：所述底座(11)与所述酸碱中和器(10)之间呈固定连接，且所述底座(11)的数量为四个。
4.根据权利要求1所述的一种用于工厂废水除酸的装置，其特征在于：所述横梁(2)通过所述滚轮(20)与所述酸碱中和器(10)连接，且所述滚轮(20)安装在所述凹槽(3)的内部。
5.根据权利要求1与所述的一种用于工厂废水除酸的装置，其特征在于：所述定滑轮(4)与所述固定板(5)之间呈活动连接。
6.根据权利要求1与所述的一种用于工厂废水除酸的装置，其特征在于：所述进水管(1)与所述酸碱中和器(10)之间呈紧密连接。
7.根据权利要求1与所述的一种用于工厂废水除酸的装置，其特征在于：所述废料箱(19)与所述储料箱(13)支架通过铰链连接。
说明书
一种用于工厂废水除酸的装置
技术领域
本实用新型涉及一种废水处理装置，具体为一种用于工厂废水除酸的装置，属于水处理技术应用领域。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。而其中含酸的工业废水对环境破坏尤其严重。
但是现有的工厂废水除酸装置在使用时仍然存在一定缺陷，现有的工业废水处理装置的结构复杂而且处理过程中废水与反应物的反应效率低，这就造成原料的浪费，而且使用者不能快速的将反应物的残渣进行回收，进而造成污染。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于工厂废水除酸的装置。
本实用新型通过以下技术方案来实现上述目的，一种用于工厂废水除酸的装置，包括酸碱中和器，所述酸碱中和器底部安装底座，所述酸碱中和器一侧设置进水管，所述酸碱中和器侧壁安装支架，所述支架底部设置加强筋，所述支架顶部安装第一电动机，所述第一电动机一侧设置传动链，所述传动链下方设置定滑轮，所述定滑轮两侧安装固定板，所述固定板底部设置横梁，所述横梁两端设置滚轮，所述滚轮一侧设置凹槽，所述传动链一端安装储料箱，所述储料箱内部设置通孔，所述通孔一侧设置空腔，所述储料箱底部安装废料箱，所述酸碱中和器底部设置第二电动机，所述第二电动机一端安装搅拌棒，所述搅拌棒侧壁设置翼片，所述搅拌棒上方设置布水器。
优选的，为了使所述支架能够稳定连接在所述酸碱中和器的侧壁，防止由于所述支架与所述酸碱中和器连接不牢固造成所述第一电动机发生倾斜，所述加强筋与所述支架之间呈固定连接，且所述加强筋的形状为三角形。
优选的，为了使所述底座能够支撑所述酸碱中和器的重量防止由于所述第一电动机与所述第二电动机的运转导致所述酸碱中和器发生倾斜，所述底座与所述酸碱中和器之间呈固定连接，且所述底座的数量为四个。
优选的，为了使使用者能够通过移动所述横梁来调节所述储料箱的位置，进而使石灰石与废水能够充分反应，所述横梁通过所述滚轮与所述酸碱中和器连接，且所述滚轮安装在所述凹槽的内部。
优选的，为了使所述储料箱能够随所述传动链的移动而移动，同时减少所述传动链与所述定滑轮之间的磨损，所述定滑轮与所述固定板之间呈活动连接。
优选的，为了使所述进水管内的工业废水不会从所述酸碱中和器与所述进水管的连接处流出，进而防止废水污染环境，所述进水管与所述酸碱中和器之间呈紧密连接。
优选的，为了使使用者能够将所述废料箱中石灰石残渣取出，以提高工作效率，所述废料箱与所述储料箱支架通过铰链连接。
本实用新型的有益效果是：为了使支架能够稳定连接在酸碱中和器的侧壁，防止由于支架与酸碱中和器连接不牢固造成第一电动机发生倾斜，加强筋与支架之间呈固定连接，且加强筋的形状为三角形。为了使底座能够支撑酸碱中和器的重量防止由于第一电动机与第二电动机的运转导致酸碱中和器发生倾斜，底座与酸碱中和器之间呈固定连接，且底座的数量为四个。为了使使用者能够通过移动横梁来调节储料箱的位置，进而使石灰石与废水能够充分反应，横梁通过滚轮与酸碱中和器连接，且滚轮安装在凹槽的内部。优选的，为了使储料箱能够随传动链的移动而移动，同时减少传动链与定滑轮之间的磨损，定滑轮与固定板之间呈活动连接。为了使所述进水管内的工业废水不会从所述酸碱中和器与进水管的连接处流出，进而防止废水污染环境，所述进水管与所述酸碱中和器之间呈紧密连接。该装置具有结构简单，使用方便，能够对石灰石残渣进行快速回收等特点。
