申请日2018.05.21
公开(公告)日2018.10.19
IPC分类号C02F9/04
摘要
本发明提供一种多级污水过滤系统及多级污水过滤方法，所述多级处理系统包括通过增压泵连接在一起的粗滤器和多级精滤器，粗滤器内设置有过滤格栅，多级精滤器内设有多块过滤网和多个精滤室，每个精滤室内设有搅拌装置，多级污水过滤方法包括使生产排放污水依次通过粗滤器、多级精滤器，滤除其中所有粗石渣、细石砂土，获得洁净度较高的清水，并收集所有产生的各种石渣，通过带式输送机输送至预定存放地点。采用本发明的技术方案，通过对生产排放污水进行逐次过滤，分别加入NaOH、絮凝剂和助凝剂，在搅拌作用下，对生产排放污水的过滤更充分，且所产生的石渣便于收集和输送，避免了环境污染，整个系统结构紧凑，占地小，节省了成本。
翻译权利要求书

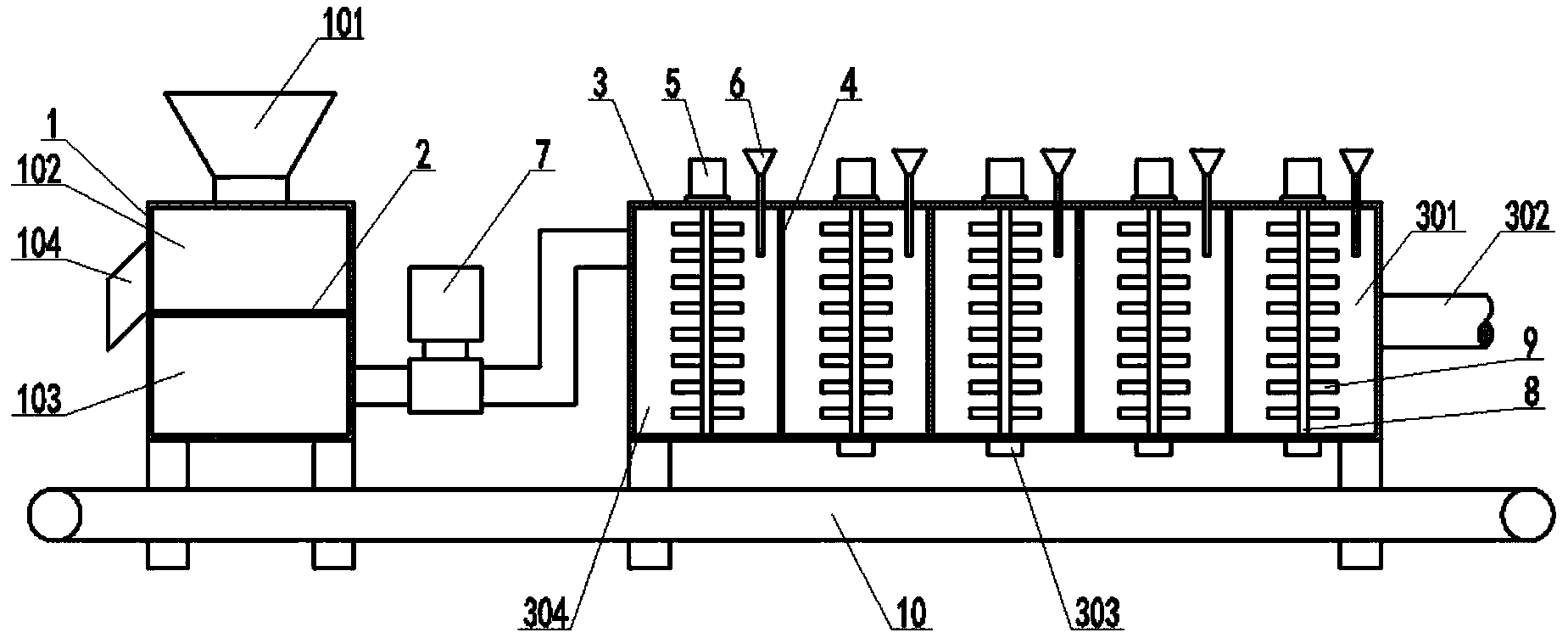

1.一种多级污水过滤系统，其特征在于：包括粗滤器(1)、过滤格栅(2)、多级精滤器(3)以及多块过滤网(4)，所述粗滤器(1)上方设有进料仓(101)，所述过滤格栅(2)平置于所述粗滤器(1)内部将所述粗滤器(1)内部空间上部分隔为滤渣室(102)，下部分隔为滤水室(103)，所述多块过滤网(4)竖直地布置于所述多级精滤器(3)内将所述多级精滤器(3)内部空间分隔为一个调节室(304)和多个精滤室(301)，所述调节室(304)和每个精滤室(301)上方均安装有驱动电机(5)，所述调节室(304)和每个精滤室(301)内均布置有相应的搅拌装置，所述搅拌装置与所述驱动电机(5)输出轴固定连接，其中所述调节室(304)通过增压泵(7)与所述滤水室(103)连通，最后一个精滤室(301)外壁设有出水管(302)。
2.如权利要求1所述的多级污水过滤系统，其特征在于：所述多级污水过滤系统还包括多根配剂管(6)，每根配剂管(6)安装于所述精滤室(301)或调节室(304)上方并向所述精滤室(301)或调节室(304)内延伸。
3.如权利要求1所述的多级污水过滤系统，其特征在于：所述搅拌装置包括搅拌轴(8)和搅拌叶片(9)，搅拌轴(8)与所述驱动电机(5)输出轴固定连接并沿着竖直向下的方向延伸，搅拌叶片(9)固定连接于搅拌轴(8)上并沿着搅拌轴(8)径向方向延伸。
4.如权利要求1所述的多级污水过滤系统，其特征在于：所述多级污水过滤系统还包括带式输送机(10)，所述滤渣室(102)外壁设置有粗渣仓门(104)，所述精滤室(301)底部设置有精渣仓门(303)，带式输送机(10)布置于粗渣仓门(104)和精渣仓门(303)底部。
5.如权利要求1所述的多级污水过滤系统，其特征在于：所述过滤格栅(2)栅条间距为20mm。
6.如权利要求1所述的多级污水过滤系统，其特征在于：沿着第一个精滤室(301)至最后一个精滤室(301)布置的方向，所述过滤网(4)网孔直径呈等差数列逐渐减小，其中第一块过滤网(4)网孔直径为15mm。
7.一种多级污水过滤方法，其特征在于：包括使用如权利要求1至6任一项所述多级污水过滤系统，包括以下步骤：
步骤一：使生产排放污水经过进料仓(101)送入粗滤器(1)，滤除其中大部分石渣，在滤渣室(102)内获得粗石渣，在滤水室(103)内获得粗滤水;
步骤二：将步骤一所述粗滤水通过增压泵(7)依次送入调节室(304)，向调节室(304)内加入适量NaOH并进行搅拌，使NaOH与粗滤水充分混合均匀，在调节室(304)内获得粗滤调制水;
步骤三：使步骤二所述粗滤调制水送入其中一个精滤室(301)以内，向精滤室(301)内加入适量絮凝剂和助凝剂并进行搅拌，使絮凝剂、助凝剂与粗滤调制水充分混合均匀，形成较大颗粒沉淀至精滤室(301)底部，在该精滤室(301)底部获得精石渣，在该精滤室(301)上层获得一次精滤水;
步骤四：重复步骤三，使步骤三所述一次精滤水依次送入N个精滤室(301)内进行过滤和沉淀，分别在N个精滤室(301)底部获得精石渣，在最后一个精滤室(301)上层获得N次精滤水，将N次精滤水作为清水由出水管(302)处送出;
步骤五：收集步骤一所述粗石渣、步骤三所述精石渣，使其经过带式输送机(10)输送至预定收集场内贮存。
8.如权利要求7所述的多级污水过滤方法，其特征在于：步骤二中所述对调节室(304)内进行搅拌，其搅拌转速为1500r/min至2200r/min，搅拌持续时间为1.75h至2.25h;步骤三中所述对精滤室(301)内进行搅拌，其搅拌转速为1500r/min至2200r/min，搅拌持续时间为1.75h至2.25h。
9.如权利要求7所述的多级污水过滤方法，其特征在于：步骤三中所述向精滤室(301)内加入絮凝剂与助凝剂的质量比为：250～350:1。
10.如权利要求7所述的多级污水过滤方法，其特征在于：步骤二中所述向调节室(304)内加入NaOH的质量与所述调节室(304)的容积之比为：140g/L。
说明书
一种多级污水过滤系统及多级污水过滤方法
技术领域
本发明属于石材加工设备技术领域，尤其涉及一种多级污水过滤系统及多级污水过滤方法。
背景技术
随着石材加工行业的发展壮大，石材加工所产生的废水也随之增多，传统生产排放污水一般不处理直接排放，污染自然水体，导致自然水体中鱼虾及藻类、微生物死亡，破坏食物链，导致生态失衡。采用传统方法不仅对人们生活环境带来了很大的影响，甚至会造成严重的污染和破坏以及资源的严重浪费。
随着人们环保意识增加以及环保法律法规的要求，保护环境成为共识，石材加工所产生的废水必须经过处理才能排放。目前，对生产排放污水的处理，国内外尚无成熟可靠的标准工艺流程，现有的多级污水过滤方法一般只需要经过简单的沉淀后便向外排放，或者是采用多个铁罐方式进行逐个沉淀的方式进行处理，这种处理方法出水效果很不理想，并且不能实现污水资源化，沉淀效果不佳、无法满足现有的石材生产能力。一方面，沉淀所产生的水，仍然含有大量的酸性物质，若其渗入地下，则会对环境造成污染，若直接用于用水设备以内，则会腐蚀设备表面，对用水设备造成破坏，另一方面，采用简单的沉淀方法对生产排放污水进行处理，使其中部分细小的杂质难以被析出，影响了出水质量，而在过滤过程中所产生的石渣随意丢弃，也会对环境造成恶劣影响，并增加了人工转运和处理的成本。
发明内容
为解决上述技术问题，本发明提供了一种多级污水过滤系统及多级污水过滤方法;
本发明通过以下技术方案得以实现;
本发明提供一种多级污水过滤系统，主要包括粗滤器、过滤格栅、多级精滤器以及多块过滤网，所述粗滤器上方设有进料仓，所述过滤格栅平置于所述粗滤器内部将所述粗滤器内部空间上部分隔为滤渣室，下部分隔为滤水室，所述多块过滤网竖直地布置于所述多级精滤器内将所述多级精滤器内部空间分隔为一个调节室和多个精滤室，所述调节室和每个精滤室上方均安装有驱动电机，所述调节室和每个精滤室内均布置有相应的搅拌装置，所述搅拌装置与所述驱动电机输出轴固定连接，其中所述调节室通过增压泵与所述滤水室连通，最后一个精滤室外壁设有出水管。
所述多级污水过滤系统还包括多根配剂管，每根配剂管安装于所述精滤室或调节室上方并向所述精滤室或调节室内延伸。
所述搅拌装置包括搅拌轴和搅拌叶片，搅拌轴与所述驱动电机输出轴固定连接并沿着竖直向下的方向延伸，搅拌叶片固定连接于搅拌轴上并沿着搅拌轴径向方向延伸。
所述多级污水过滤系统还包括带式输送机，所述滤渣室外壁设置有粗渣仓门，所述精滤室底部设置有精渣仓门，带式输送机布置于粗渣仓门和精渣仓门底部。
所述过滤格栅栅条间距为20mm。
沿着第一个精滤室至最后一个精滤室布置的方向，所述过滤网网孔直径呈等差数列逐渐减小，其中第一块过滤网网孔直径为15mm。
此外，本发明还提供了一种多级污水过滤方法，包括使用如权利要求1至6任一项所述多级污水过滤系统，包括以下步骤：
步骤一：使生产排放污水经过进料仓送入粗滤器，滤除其中大部分石渣，在滤渣室内获得粗石渣，在滤水室内获得粗滤水;
步骤二：将步骤一所述粗滤水通过增压泵依次送入调节室，向调节室内加入适量NaOH并进行搅拌，使NaOH与粗滤水充分混合均匀，在调节室内获得粗滤调制水;
步骤三：使步骤二所述粗滤调制水送入其中一个精滤室以内，向精滤室内加入适量絮凝剂和助凝剂并进行搅拌，使絮凝剂、助凝剂与粗滤调制水充分混合均匀，形成较大颗粒沉淀至精滤室底部，在该精滤室底部获得精石渣，在该精滤室上层获得一次精滤水;
步骤四：重复步骤三，使步骤三所述一次精滤水依次送入N个精滤室内进行过滤和沉淀，分别在N个精滤室底部获得精石渣，在最后一个精滤室上层获得N次精滤水，将N次精滤水作为清水由出水管处送出;
步骤五：收集步骤一所述粗石渣、步骤三所述精石渣，使其经过带式输送机输送至预定收集场内贮存。
步骤二中所述对调节室内进行搅拌，其搅拌转速为1500r/min至2200r/min，搅拌持续时间为1.75h至2.25h;步骤三中所述对精滤室内进行搅拌，其搅拌转速为1500r/min至2200r/min，搅拌持续时间为1.75h至2.25h。
步骤三中所述向精滤室内加入絮凝剂与助凝剂的质量比为：250～350:1。
步骤二中所述向调节室内加入NaOH的质量与所述调节室的容积之比为：140g/L。
本发明的有益效果在于：采用本发明的技术方案，首先使生产排放污水通过粗滤器进行初步过滤，滤除其中大部分石渣，再使经过初次过滤后的生产排放污水依次送入调节室内对pH值进行条件，再通过多个精滤室进行逐次过滤，各次过滤时加入适量絮凝剂和助凝剂，絮凝剂和助凝剂共同作用，在精滤室内搅拌的作用下，使生产排放污水中的大部分细石砂土在转动过程中，充分凝结成较大的颗粒而沉淀至精滤室的底部，经过多次过滤，提高了出水口处清水的洁净度，达到了重新利用的使用需求，此外，生产排放污水经过处理后所产生的各种石渣，只需要打开粗渣仓门、精渣仓门，使其落入带式输送机输送带上，就可将其输送至预定收集场堆放，处理方便，避免了对环境造成污染，本发明多级污水过滤系统结构紧凑，占地面积小，节省了石材加工企业投入成本。
