申请日2018.03.11
公开(公告)日2018.10.12
IPC分类号G01N31/16
摘要
本实用新型涉及废水检测设备技术领域，且公开了一种甲基橙指示剂滴定废水成分检测装置，包括固定架，所述固定架的外部活动套接有定位套，所述定位套的一侧开设有定位槽，所述定位槽的内部螺纹套接有定位栓，定位套的另一侧通过连接块与定位杆的一侧固定连接，定位杆另一侧的顶部通过连接杆与固定夹的一侧固定连接，固定夹的内部通过固定钉与滴定管的外部活动套接，滴定管的正面设有刻度层。该甲基橙指示剂滴定废水成分检测装置，通过活动槽、转盘和漏孔的配合，可以在滴定的过程中准确的控制指示剂的流量，避免在中和反应的零界点时，因指示剂过量导致观察不到反应颜色的变化，从而无法检测出成分的含量，提高了检测的精确度。
权利要求书

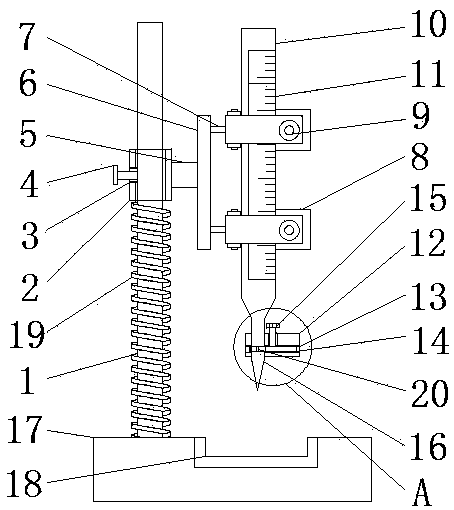

1.一种甲基橙指示剂滴定废水成分检测装置，包括固定架(1)，其特征在于：所述固定架(1)的外部活动套接有定位套(2)，所述定位套(2)的一侧开设有定位槽(3)，所述定位槽(3)的内部螺纹套接有定位栓(4)，所述定位套(2)的另一侧通过连接块(5)与定位杆(6)的一侧固定连接，所述定位杆(6)另一侧的顶部通过连接杆(7)与固定夹(8)的一侧固定连接，所述固定夹(8)的内部通过固定钉(9)与滴定管(10)的外部活动套接，所述滴定管(10)的正面设有刻度层(11)，所述滴定管(10)的底部固定套接有调节仓(12)，所述调节仓(12)的正面开设有活动槽(13)，所述活动槽(13)的内部活动套接有转盘(14)，所述转盘(14)的顶部固定连接有调节器(15)，所述调节器(15)活动套接在调节仓(12)的内部，所述调节仓(12)的底部固定套接有滴头(16)，所述固定架(1)的底部固定连接有底座(17)，所述底座(17)的顶部开设有放置槽(18)，所述底座(17)顶部的一侧通过弹簧(19)与定位套(2)的底部传动连接。
2.根据权利要求1所述的一种甲基橙指示剂滴定废水成分检测装置，其特征在于：所述定位栓(4)位于定位套(2)一侧的中部，且定位栓(4)的一端与固定架(1)的一侧相互垂直，所述定位栓(4)与定位槽(3)相适配。
3.根据权利要求1所述的一种甲基橙指示剂滴定废水成分检测装置，其特征在于：所述固定夹(8)的数量为两个，且两个固定夹(8)大小相等，两个所述固定夹(8)之间相互平行。
4.根据权利要求1所述的一种甲基橙指示剂滴定废水 成分检测装置，其特征在于：所述转盘(14)的形状为圆环形，且转盘(14)的正面开设有漏孔(20)，所述漏孔(20)的直径值小于滴定管(10)底部的直径值。
5.根据权利要求1所述的一种甲基橙指示剂滴定废水成分检测装置，其特征在于：所述调节器(15)位于滴定管(10)的一侧，且调节器(15)与滴定管(10)不接触，所述调节器(15)的底部与转盘(14)顶端的中部相互垂直。
6.根据权利要求1所述的一种甲基橙指示剂滴定废水成分检测装置，其特征在于：所述弹簧(19)的内部活动套接有固定架(1)，且弹簧(19)与滴定管(10)相互平行，所述弹簧(19)的直径值小于定位套(2)的直径值。
说明书
一种甲基橙指示剂滴定废水成分检测装置
技术领域
本实用新型涉及废水检测设备技术领域，具体为一种甲基橙指示剂滴定废水成分检测装置。
背景技术
滴定管分为碱式滴定管和酸式滴定管，前者用于量取对玻璃管有侵蚀作用的液态试剂，后者用于量取对橡皮有侵蚀作用的液体;滴定管容量一般为五十毫升，刻度的每一大格为一毫升，每一大格又分为十小格，故每一小格为零点一毫升，精确度是百分之一，即可精确到零点零一毫升;滴定管为一细长的管状容器，一端具有活栓开关，其上具有刻度指示量度，一般在上部的刻度读数较小，靠底部的读数较大。
而然，现有的滴定管在进行检测的时候，不易控制指示剂的流量，特别在即将达到中和反应的零界点时，不能做到稳定的滴定，容易造成指示剂过量，观察不到反应变化的颜色，从而无法准确的检测出被测物质中某种成分的含量，同时，滴定管不易调节高度，且调节的过程中容易造成损坏。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种甲基橙指示剂滴定废水成分检测装置，具备在滴定的过程中能够准确的控制指示剂的流量，提高检测的精确度，且在使用时便于固定调节，同时保证滴定管不受损坏，提高滴定管的使用寿命等优点，解决了现有的滴定管不易控制指示剂的流量，导致观察不到零界点时反应颜色的变化，从而无法准确的检测出成分的含量，且在使用时不易调节滴定管的高度，容易对滴定管造成损坏的问题。
(二)技术方案
为实现上述在滴定的过程中能够准确的控制指示剂的流量，提高检测的精确度，且在使用时便于固定调节，同时保证滴定管不受损坏，提高滴定管的使用寿命的目的，本实用新型提供如下技术方案：一种甲基橙指示剂滴定废水成分检测装置，包括固定架，所述固定架的外部活动套接有定位套，所述定位套的一侧开设有定位槽，所述定位槽的内部螺纹套接有定位栓，所述定位套的另一侧通过连接块与定位杆的一侧固定连接，所述定位杆另一侧的顶部通过连接杆与固定夹的一侧固定连接，所述固定夹的内部通过固定钉与滴定管的外部活动套接，所述滴定管的正面设有刻度层，所述滴定管的底部固定套接有调节仓，所述调节仓的正面开设有活动槽，所述活动的内部活动套接有转盘，所述转盘的顶部固定连接有调节器，所述调节器活动套接在调节仓的内部，所述调节仓的底部固定套接有滴头，所述固定架的底部固定连接有底座，所述底座的顶部开设有放置槽，所述底座顶部的一侧通过弹簧与定位套的底部传动连接。
优选的，所述定位栓位于定位套一侧的中部，且定位栓的一端与固定架的一侧相互垂直，所述定位栓与定位槽相适配。
优选的，所述固定夹的数量为两个，且两个固定夹大小相等，两个所述固定夹之间相互平行。
优选的，所述转盘的形状为圆环形，且转盘的正面开设有漏孔，所述漏孔的直径值小于滴定管底部的直径值。
优选的，所述调节器位于滴定管的一侧，且调节器与滴定管不接触，所述调节器的底部与转盘顶端的中部相互垂直。
优选的，所述弹簧的内部活动套接有固定架，且弹簧与滴定管相互平行，所述弹簧的直径值小于定位套的直径值。
(三)有益效果
与现有技术相比，本实用新型提供了一种甲基橙指示剂滴定废水成分检测装置，具备以下有益效果：
1、该甲基橙指示剂滴定废水成分检测装置，通过定位套、定位槽和定位栓的配合，可以在滴定的过程中，根据所需的高度来调节滴定管的滴定的高度，避免了指示剂在下落时溅出，弹簧可以在调节的时保证滴定管稳定的移动，避免滴定管损坏，提高了滴定管的使用寿命。
2、该甲基橙指示剂滴定废水成分检测装置，通过活动槽、转盘和漏孔的配合，可以在滴定的过程中准确的控制指示剂的流量，避免在中和反应的零界点时，因指示剂过量导致观察不到反应颜色的变化，从而无法检测出成分的含量，提高了检测的精确度。
