申请日2018.10.15
公开(公告)日2019.02.15
IPC分类号E03F3/04
摘要
一种污水排放用高频焊管，包括：管体，所述管体水平延伸段设有分流道，所述管体水平延伸段底端连接所述阀门段，所述阀门段设有调节钮，所述调节钮设有3个，所述管体水平延伸段尾设有增压头，所述管体内部设有内管，所述内管管体表面排列细孔，所述内管底端延伸管体设有固定丝，所述固定丝呈S型环绕于所述内管，所述内管连接加热体，所述内管内部设有所述化学过滤管。本实用新型具的有益效果：采用化学过滤管的设计，对其进行净化，对污水进行去污处理;采用分流管的设计，将污水体进入管体流通时，避免水压分流了水压;采用阀门的设计，人为的控制污水流量解决了传统放排管不能根据需求进行排放量变化的缺点;增压头的设计提高排放量和处理量。
权利要求书

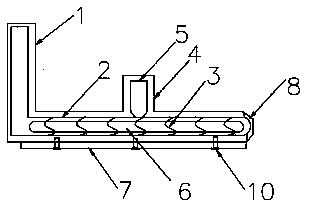

1.一种污水排放用高频焊管，包括：管体(1)，其特征在于，所述管体(1)水平延伸段设有分流道(4)，所述管体(1)水平延伸段底端连接阀门段(7)，所述阀门段(7)设有调节钮(10)，所述调节钮(10)设有3个，所述管体(1)水平延伸段尾设有增压头(8)，所述管体(1)内部设有内管(2)，所述内管(2)管体表面排列细孔(9)，所述内管(2)底端延伸管体设有固定丝(3)，所述固定丝(3)呈S型环绕于所述内管(2)，所述内管(2)连接加热体(5)，所述内管(2)内部设有化学过滤管(6)。
2.根据权利要求1所述的一种污水排放用高频焊管，其特征在于，所述管体(1)与所述内管(2)采用高频焊管。
3.根据权利要求1所述的一种污水排放用高频焊管，其特征在于，所述管体(1)与所述内管(2)呈L形。
4.根据权利要求1所述的一种污水排放用高频焊管，其特征在于，所述固定丝(3)采用的材质是一种喷涂耐腐蚀漆料的铜丝。
5.根据权利要求1所述的一种污水排放用高频焊管，其特征在于，所述加热体(5)是一种自动增温装置。
6.根据权利要求1所述的一种污水排放用高频焊管，其特征在于，所述化学过滤管(6)管体内部设有过滤液。
7.根据权利要求1所述的一种污水排放用高频焊管，其特征在于，所述化学过滤管(6)管体是一种透膜。
8.根据权利要求1所述的一种污水排放用高频焊管，其特征在于，所述增压头(8)是一种水压增压装置。
说明书
一种污水排放用高频焊管
技术领域
本实用新型属于管道技术领域，具体是一种污水排放用高频焊管。
背景技术
目前，用于污水排放管道，大多在排放口设有简单的滤网，只能阻止极小部分的污染物随着污水排放，仍有大量污染物会随着污水排放到下水管道中，从而污染其他水源，影响水体美观并且应发恶臭污染环境，影响人们的正常生活，同时，排放量不能进行控制，导致管道容易腐蚀，从而增加了污水泄漏的可能，不仅增加污水排放维修工人的劳动量，同时给维修工人带来很多不便。
排放管道采用高频焊管，由于制管工艺的因素，管型在管宽方向的两个小圆角处的材料都会经过折弯变形，再将单层材料焊接缝合或者钎焊缝合，经过焊接后的单层材料的折弯圆角的材料机械性能会降低，达不到理想状态。
实用新型内容
为了解决上述现有技术的不足，本实用新型提供了一种污水排放用高频焊管，增强排放管整体性能，提高耐腐蚀性能，将水体中污染物的过滤充分。
为了达到上述目的，本实用新型采用的技术方案为：
一种污水排放用高频焊管，包括：管体，所述管体水平延伸段设有分流道，所述管体水平延伸段底端连接阀门段，所述阀门段设有调节钮，所述调节钮设有3个，所述管体水平延伸段尾设有增压头，所述管体内部设有内管，所述内管管体表面排列细孔，所述内管底端延伸管体设有固定丝，所述固定丝呈S型环绕于所述内管，所述内管连接加热体，所述内管内部设有化学过滤管。
对本实用新型进一步的说明，所述管体与所述内管采用高频焊管。
对本实用新型进一步的说明，所述管体与所述内管呈L形。
对本实用新型进一步的说明，所述固定丝采用的材质是一种喷涂耐腐蚀漆料的铜丝。
对本实用新型进一步的说明，所述加热体是一种自动增温装置。
对本实用新型进一步的说明，所述化学过滤管管体内部设有过滤液。
对本实用新型进一步的说明，所述化学过滤管管体是一种透膜。
对本实用新型进一步的说明，所述增压头是一种水压增压装置。
与现有技术相比，本实用新型具有如下有益效果：采用化学过滤管的设计，将污水中的污染物会随着污水透过内管管孔进入化学过滤管，对其进行净化，对污水进行去污处理;采用分流管的设计，将污水体进入管体流通时，避免水压过大，分流了水压，使得管体经久耐用;采用阀门的设计，人为的控制污水流量，根据不同的排污需求进行调节，解决了传统放排管不能根据需求进行排放量变化的缺点;增压头的设计，增加了处理后水体出水速度，提高排放量和处理量。
