申请日2018.01.15
公开(公告)日2018.09.07
IPC分类号C02F1/40; C02F1/28
摘要
本实用新型涉及一种用于乡村农家乐餐饮废水的油水分离池，包括池体、进水管、出水管、出油管，所述池体内从上至下分别为出油层、有煤球碎块的煤球碎块层、有焦炭粒的焦炭粒层、出水层，所述池体侧壁设有出水口、出油口、进水口，所述进水口、出水口、出油口分别与进水管、出水管、出油管连接，所述出水口、进水口设置在出水层，所述出油口设置在出油层的顶部，所述出水管设有开关。本实用新型通过焦炭颗粒层与煤球碎块层的吸附作用以及油水混合物的静止分层作用来分离去除餐饮废水中的油分，具有易构建、成本低、低能耗、效果好的优点，对加快社会主义新农村建设、缓解水资源矛盾、保护农村生态环境及提高村民的生活质量有重要意义，在农村地区具有广阔的应用前景。
权利要求书

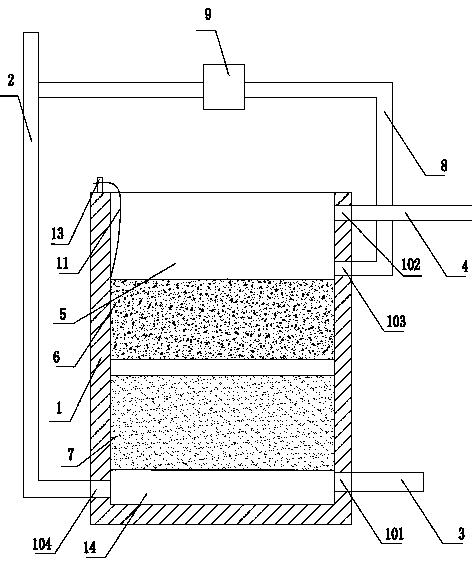

1.一种用于乡村农家乐餐饮废水的油水分离池，包括池体(1)、进水管(2)、出水管(3)、出油管(4)，其特征在于：所述池体(1)内从上至下分别为出油层(5)、有煤球碎块的煤球碎块层(6)、有焦炭粒的焦炭粒层(7)、出水层(14)，所述池体(1)侧壁设有出水口(101)、出油口(102)、进水口(104)，所述进水口(104)、出水口(101)、出油口(102)分别与进水管(2)、出水管(3)、出油管(4)连接，所述出水口(101)、进水口(104)设置在出水层(14)，所述出油口(102)设置在出油层(5)的顶部，所述出水管(3)设有开关。
2.根据权利要求1所述的用于乡村农家乐餐饮废水的油水分离池，其特征在于：所述池体(1)侧壁设有循环出口(103)，所述循环出口(103)连接循环管道(8)，所述循环管道(8)与进水管(2)连接且所述循环管道(8)上设有泵(9)，所述循环出口(103)设置在出油口(102)下方以及煤球碎块层(6)上方。
3.根据权利要求1所述的用于乡村农家乐餐饮废水的油水分离池，其特征在于：所述焦炭粒层(7)内设有可移出的封口的网袋(10)，所述焦炭粒填充到网袋(10)中，所述焦炭粒层(7)、出水层(14)通过钢架隔开。
4.根据权利要求3所述的用于乡村农家乐餐饮废水的油水分离池，其特征在于：所述网袋(10)通过绳子(11)封口，所述池体(1)顶部固定有绳子连接件(13)，所述绳子(11)的端部绑在绳子连接件(13)上。
5.根据权利要求3所述的用于乡村农家乐餐饮废水的油水分离池，其特征在于：所述网袋(10)上分别设有上下设置的两个与池体(1)适配的刚性支撑圈(12)。
6.根据权利要求5所述的用于乡村农家乐餐饮废水的油水分离池，其特征在于：所述刚性支撑圈(12)上固定有绳子(11)，所述池体(1)顶部固定有绳子连接件(13)，所述绳子(11)的端部绑在绳子连接件(13)上。
7.根据权利要求1所述的用于乡村农家乐餐饮废水的油水分离池，其特征在于：所述池体(1)内设有可移出的篮框(15)，所述煤球碎块置于篮框(15)中，所述篮框(15)的侧面和底部设有若干大小小于煤球碎块粒径的滤孔，所述篮框(15)与池体(1)适配。
8.根据权利要求7所述的用于乡村农家乐餐饮废水的油水分离池，其特征在于：所述篮框(15)顶部设有弯折部(1501)，所述弯折部(1501)架在池体(1)顶部。
9.根据权利要求8所述的用于乡村农家乐餐饮废水的油水分离池，其特征在于：所述篮框(15)底部与焦炭粒层(7)顶部之间设有一定间隔。
说明书
一种用于乡村农家乐餐饮废水的油水分离池
技术领域
本实用新型涉及一种用于乡村农家乐餐饮废水的油水分离池。
背景技术
农家乐作为一种新兴的乡村旅游休闲形式，带动了假日经济的发展，给农村地区带来了可观的经济收入，同时也带来了负面影响。农家乐旅游多在乡村，其餐饮废水的排放也跟随旅游的地点较为分散，难以集中处理，加上村民环保意识差、经济和污水处理技术滞后，以及农家乐餐饮废水的大量排放，而村镇的少量环保设施沿袭大、中城市环保处理传统工艺，未考虑农村污染控制模式的改变和存在的差异性需求，导致农家乐旅游对周边环境造成了不可忽视的负面影响。
农家乐的管理未跟上其发展步伐，在餐饮废水处理上的问题尤为突出。目前，虽水处理技术的研究已相对成熟，但这些技术在向村镇转移时，受规模、成本、技术和管理等的限制，难以达到设计要求。村镇环境基础设施建设落后且技术能力不足，很多地方没有与之相应的污水处理设施，污水得不到处理，排入河道、沟渠。一些地方虽建立了污水处理设施，但面对成分复杂的废水也存在很大挑战，出水未能达到要求，影响了当地的生态系统。近年，我们调查发现大量乡村农家乐的餐饮废水未处理就直排自然水体，这些废水中含有较高的油分、SS值、BOD和COD。这些未处理的餐饮废水严重影响了旅游村镇的生态环境、破坏了景区景观、威胁了乡村旅游业的可持续发展。因此，如何处理农家乐餐饮废水，是农家乐餐饮亟需解决的问题。温州的乡村农家乐餐馆约有207家，按一家餐馆日产10吨餐饮废水来计算，这些餐馆的餐饮废水年产约7.56×105吨。
餐饮废水的主要处理步骤分为油水分离和水处理。目前应用最广泛的油水分离设施是隔油池。对油水分离后的餐饮废水，国内外学者研究了很多处理方法，可分为电化学法、物理化学法和生物法。其中，电化学法与物化法主要是去除废水中的高浓度油份，生物法主要是去除废水中的高浓度有机物质。在现有技术条件下，要因地制宜地综合考虑环保要求和经济承受能力，寻找符合当前状况的餐饮废水处理模式。对远离城市管网的风景区、旅游度假区，可利用土地资源丰富的优势，采用“物化预处理+生物处理”组合，使出水水质达到排放甚至回用标准。对大中城市，水资源和土地资源紧张，应开发省地、高效、投资少、自动化程度高的一体化处理设施，废水就地处理后作为中水回用。
发明内容
本实用新型针对上述问题，提供一种用于乡村农家乐餐饮废水的油水分离池。
本实用新型所采取的技术方案如下：一种用于乡村农家乐餐饮废水的油水分离池，包括池体、进水管、出水管、出油管，所述池体内从上至下分别为出油层、有煤球碎块的煤球碎块层、有焦炭粒的焦炭粒层、出水层，所述池体侧壁设有出水口、出油口、进水口，所述进水口、出水口、出油口分别与进水管、出水管、出油管连接，所述出水口、进水口设置在出水层，所述出油口设置在出油层的顶部，所述出水管设有开关。
所述池体侧壁设有循环出口，所述循环出口连接循环管道，所述循环管道与进水管连接且所述循环管道上设有泵，所述循环出口设置在出油口下方以及煤球碎块层上方。
所述焦炭粒层内设有可移出的封口的网袋，所述焦炭粒填充到网袋中，所述焦炭粒层、出水层通过钢架隔开。
所述网袋通过绳子封口，所述池体顶部固定有绳子连接件，所述绳子的端部绑在绳子连接件上。
所述网袋上分别设有上下设置的两个与池体适配的刚性支撑圈。
所述刚性支撑圈上固定有绳子，所述池体顶部固定有绳子连接件，所述绳子的端部绑在绳子连接件上。
所述池体内设有可移出的篮框，所述煤球碎块置于篮框中，所述篮框的侧面和底部设有若干大小小于煤球碎块粒径的滤孔，所述篮框与池体适配。
所述篮框顶部设有弯折部，所述弯折部架在池体顶部。
所述篮框底部与焦炭粒层顶部之间设有一定间隔。
本实用新型的有益效果如下：本实用新型通过焦炭颗粒层与煤球碎块层的吸附作用以及油水混合物的静止分层作用来分离去除餐饮废水中的油分，具有易构建、成本低、低能耗、效果好的优点，对加快社会主义新农村建设、缓解水资源矛盾、保护农村生态环境及提高村民的生活质量有重要意义，在农村地区具有广阔的应用前景。
