申请日2018.07.13
公开(公告)日2018.11.06
IPC分类号C02F7/00
摘要
本发明公开了一种新型水处理曝气头，包括中心进气管，所述中心进气管两端固定有连接管，所述连接管底部设有水平调节器，所述中心进气管中间设置有安装头，所述安装头一端连接有通气管，所述通气管顶端与锯齿形曝气头主体相连，所述锯齿形曝气头主体一端设有曝气筒，所述曝气筒内壁开设有通孔，所述通孔外侧对应有导流板，所述导流板固定在基座与曝气筒底端之间，所述基座内部设有曝气腔;本发明通过设置的锯齿形散气板和发泡海绵层，气体经过发泡海绵层和锯齿形散气板，增加了气泡与污水的接触面积，增强曝气效果，锯齿形散气板卡接在环形卡槽内并由梅花头螺丝加固，便于从基座上单独分离出锯齿形散气板，对其进行清理工作。
权利要求书

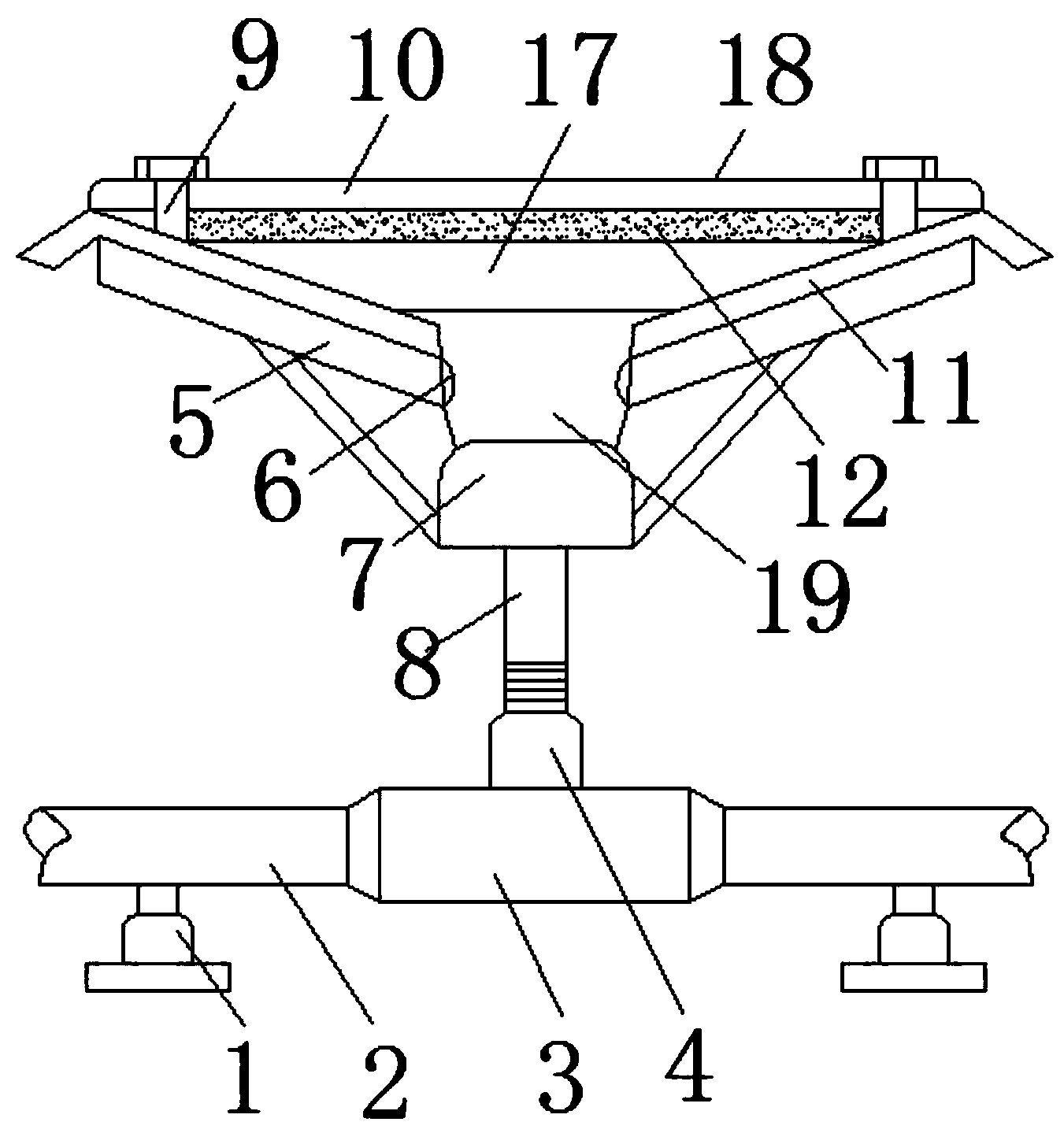

1.一种新型水处理曝气头，包括中心进气管(3)，其特征在于，所述中心进气管(3)两端固定有连接管(2)，所述连接管(2)底部设有水平调节器(1)，所述中心进气管(3)中间设置有安装头(4)，所述安装头(4)一端连接有通气管(8);
所述通气管(8)顶端与锯齿形曝气头主体(7)相连，所述锯齿形曝气头主体(7)一端设有曝气筒(19)，所述曝气筒(19)内壁开设有通孔(6)，所述通孔(6)外侧对应有导流板(5)，所述导流板(5)固定在基座(11)与曝气筒(19)底端之间，所述基座(11)内部设有曝气腔(17)，所述曝气腔(17)上方水平固定有锯齿形散气板(10);
所述锯齿形散气板(10)底端焊接有卡块(14)，所述卡块(14)之间横置有发泡海绵层(12)，所述发泡海绵层(12)两端固定有与卡块(14)对应的卡头(15)，所述基座(11)端口处开设有环形卡槽(13)，所述环形卡槽(13)与锯齿形散气板(10)边侧卡接固定。
2.根据权利要求1所述的一种新型水处理曝气头，其特征在于：所述通气管(8)与安装头(4)之间通过螺纹连接。
3.根据权利要求1所述的一种新型水处理曝气头，其特征在于：所述卡块(14)与锯齿形散气板(10)为一体成型结构。
4.根据权利要求1所述的一种新型水处理曝气头，其特征在于：所述锯齿形散气板(10)与基座(11)内壁之间穿设有梅花头螺丝(9)，且梅花头螺丝(9)为塑料材质。
5.根据权利要求1所述的一种新型水处理曝气头，其特征在于：所述环形卡槽(13)与锯齿形散气板(10)的卡接端口处贴合有防水密封圈(16)。
6.根据权利要求1所述的一种新型水处理曝气头，其特征在于：所述锯齿形散气板(10)外围套设有曝气罩(18)。
说明书
一种新型水处理曝气头
技术领域
本发明涉及污水处理设备技术领域，具体为一种新型水处理曝气头。
背景技术
曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，或者将水中不需要的气体和挥发性物质放逐到空气中。换言之，它是促进气体与液体之间物质交换的一种手段。它还有其他一些重要作用，如混合和搅拌。空气中的氧通过曝气传递到水中，氧由气相向液相进行传质转移，这种传质扩散的理论，目前应用较多的是刘易斯和惠特曼提出的双膜理论。在污水处理技术领域中，利用曝气器对污水进行曝气是其中一个重要的环节，其能将污水充分混合，并增加污水和氧气的接触面积，从而促进污水生物降解。曝气头是曝气器的核心部件，其性能的好坏直接关系曝气的效果。然而，现有技术的曝气头在使用过程中，产生的气泡较大，使气泡和污水的接触面积小，从而延长了污水处理周期，同时，现有的曝气头也极易发生堵塞，需要经常进行维护。因此我们对此做出改进，提出一种新型水处理曝气头。
发明内容
本发明的目的在于提供一种新型水处理曝气头，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种新型水处理曝气头，包括中心进气管，所述中心进气管两端固定有连接管，所述连接管底部设有水平调节器，所述中心进气管中间设置有安装头，所述安装头一端连接有通气管，所述通气管顶端与锯齿形曝气头主体相连，所述锯齿形曝气头主体一端设有曝气筒，所述曝气筒内壁开设有通孔，所述通孔外侧对应有导流板，所述导流板固定在基座与曝气筒底端之间，所述基座内部设有曝气腔，所述曝气腔上方水平固定有锯齿形散气板，所述锯齿形散气板底端焊接有卡块，所述卡块之间横置有发泡海绵层，所述发泡海绵层两端固定有与卡块对应的卡头，所述基座端口处开设有环形卡槽，所述环形卡槽与锯齿形散气板边侧卡接固定。
优选地，所述通气管与安装头之间通过螺纹连接。
优选地，所述卡块与锯齿形散气板为一体成型结构。
优选地，所述锯齿形散气板与基座内壁之间穿设有梅花头螺丝，且梅花头螺丝为塑料材质。
优选地，所述环形卡槽与锯齿形散气板的卡接端口处贴合有防水密封圈。
优选地，所述锯齿形散气板外围套设有曝气罩。
与现有技术相比，本发明的有益效果是：
1、本发明通过设置的水平调节器和安装头，利用水平调节器控制曝气头水平位置，曝气头与中心进气管通过通气管和安装头螺纹连接，安装便捷。
2、本发明通过设置的锯齿形散气板和发泡海绵层，气体经过发泡海绵层和锯齿形散气板，增加了气泡与污水的接触面积，增强曝气效果，锯齿形散气板卡接在环形卡槽内并由梅花头螺丝加固，便于从基座上单独分离出锯齿形散气板，对其进行清理工作。
3、本发明通过设置的通孔和导流板，气流从通气管进入，并穿过通孔沿着导流板扩散，使得曝气面积较大，使用效果好，曝气罩避免锯齿形散气板外侧被堵塞。
