申请日2018.07.12
公开(公告)日2019.04.12
IPC分类号E03F7/00
摘要
本发明公开了一种防堵塞渗水处理结构，包括设备外壳，所述设备外壳内设有储水腔，所述储水腔下方连通设有过滤腔，所述过滤腔下方设有叶轮装置，所述过滤腔内底壁固设有滤网，所述储水腔上方连通设有入水腔，所述储水腔右侧壁连通设有第一压力腔，所述第一压力腔内设有水位压力装置，所述第一压力腔内顶壁内固设有电机开关装置，所述储水腔右侧壁连通设有左连通腔，所述左连通腔右侧设有右连通腔，所述右连通腔右侧连通设有第二压力腔，所述第二压力腔内滑动配合安装有活塞，所述活塞右端面固设有第一回位弹簧，所述第一回位弹簧右端固设于所述第二压力腔右侧壁，所述活塞右端面固设有空心连杆。
权利要求书
1.一种防堵塞渗水处理结构，包括设备外壳，其特征在于：所述设备外壳内设有储水腔，所述储水腔下方连通设有过滤腔，所述过滤腔下方设有叶轮装置，所述过滤腔内底壁固设有滤网，所述储水腔上方连通设有入水腔，所述储水腔右侧壁连通设有第一压力腔，所述第一压力腔内设有水位压力装置，所述第一压力腔内顶壁内固设有电机开关装置，所述储水腔右侧壁连通设有左连通腔，所述左连通腔右侧设有右连通腔，所述右连通腔右侧连通设有第二压力腔，所述第二压力腔内滑动配合安装有活塞，所述活塞右端面固设有第一回位弹簧，所述第一回位弹簧右端固设于所述第二压力腔右侧壁，所述活塞右端面固设有空心连杆，所述空心连杆内转动配合安装有第一齿轮轴，所述第一齿轮轴右端面固设有第一锥齿轮，所述设备外壳内设有第一传动腔，所述第一传动腔内顶壁内固设有第一电机，所述第一电机下端动力配合连接有第二齿轮轴，所述第二齿轮轴下端面固设有用以与所述第一锥齿轮啮合的第二锥齿轮，所述第一传动腔内底壁转动配合安装有第三齿轮轴，所述第三齿轮轴上端固设有用以与所述第一锥齿轮啮合的第三锥齿轮，所述第三齿轮轴外周固设有第四锥齿轮，所述设备外壳内设有第二传动腔，所述第二传动腔右侧壁内转动配合安装有第四齿轮轴，所述第四齿轮轴右端伸入所述第一传动腔内，所述第四齿轮轴右端面固设有第五锥齿轮，所述第五锥齿轮与所述第四锥齿轮啮合，所述第四齿轮轴左端面固设有第六锥齿轮，所述第二传动腔内顶壁滑动配合安装有连通滑块，所述连通滑块外周转动配合安装有用以与所述第六锥齿轮啮合的第七锥齿轮，所述第二传动腔内底壁内连通设有开关腔，所述开关腔与所述连通滑块下端滑动配合连接，所述连通滑块下端固设有第二回位弹簧，所述第二回位弹簧下端与所述开关腔内底壁固定连接，所述开关腔固设有第一电机开关，所述第二传动腔左侧内壁转动配合安装有第五齿轮轴，所述第五齿轮轴右端面固设有用以与所述第七锥齿轮啮合的第八锥齿轮，所述第五齿轮轴外周固设有第一带轮，所述第二传动腔左侧连通设有丝杠腔，所述丝杠腔左侧壁转动配合安装有丝杠，所述丝杠右端固设有第二带轮，所述第二带轮与所述第一带轮之间传动配合连接有皮带，所述丝杠外周螺纹配合连接有螺母，所述螺母上端固设有堵塞物推动装置，所述设备外壳外表面固设有固定装置。
2.如权利要求1所述的一种防堵塞渗水处理结构，其特征在于：所述叶轮装置包括上方与所述过滤腔连通的第一出水腔，所述第一出水腔下方连通设有第二出水腔，所述第二出水腔前侧内壁内固设有第二电机，所述第二电机后端转动配合安装有叶轮，所述第二出水腔右侧连通设有第三出水腔，所述第三出水腔下端与外界连通。
3.如权利要求1所述的一种防堵塞渗水处理结构，其特征在于：所述入水腔上方连通设有拱形的水流入口，所述水流入口顶部与外界连通。
4.如权利要求1所述的一种防堵塞渗水处理结构，其特征在于：水位压力装置包括弹簧腔，所述弹簧腔与所述第一压力腔外侧壁连通设置，所述第一压力腔内滑动配合安装有推块，所述推块外周固设有环形限位块，所述环形限位块与所述弹簧腔滑动配合连接，所述环形限位块右侧端面固设有第三回位弹簧，所述第三回位弹簧右端固设于所述弹簧腔右侧壁。
5.如权利要求1所述的一种防堵塞渗水处理结构，其特征在于：所述电机开关装置包括连通设置于所述第一压力腔内顶壁内的回位腔，所述回位腔内滑动配合安装有第二电机开关，所述第二电机开关上端面固设有第四回位弹簧，所述第四回位弹簧上端与所述回位腔内顶壁固定连接，所述第二电机开关与所述第二电机电性连接。
6.如权利要求4所述的一种防堵塞渗水处理结构，其特征在于：所述连通滑块上端伸入所述第一压力腔内并与所述推块抵接配合，所述连通滑块内设有用以与所述左连通腔连通的闭合通孔。
7.如权利要求1所述的一种防堵塞渗水处理结构，其特征在于：堵塞物推动装置包括固设于所述螺母上表面的连杆，所述丝杠腔左侧壁滑动配合安装有压板柄，所述压板柄与所述连杆上端固定连接，所述压板柄左端伸入所述过滤腔内，所述压板柄左端固设有压板。
8.如权利要求1所述的一种防堵塞渗水处理结构，其特征在于：所述固定装置包括固设于设备外壳外表面的若干固定块，所述固定块内设有通孔，所述通孔螺纹配合安装有紧固螺栓，所述紧固螺栓与外部设备通过螺纹配合固定连接。
说明书
一种防堵塞渗水处理结构
技术领域
本发明涉及市政给排水工程领域，具体涉及一种防堵塞渗水处理结构。
背景技术
传统的基础底板表面渗水处理结构及其施工方法一直是一大困难，它不仅涉及土建工程领域，尤其是市政给排水领域的一大难题，甚至牵扯到材料科学，环境工程的问题，因此在传统的处理方法中，很难顾忌方方面面的因素，因此急需一种操作简便，结构轻巧，功能又比较强大，一劳永逸的基础底板表面渗水处理结构及其施工方法，减少人力的投入，来突破市政给排水工程的发展瓶颈。
发明内容
本发明的目的在于提供一种防堵塞渗水处理结构，能够克服现有技术的上述缺陷。

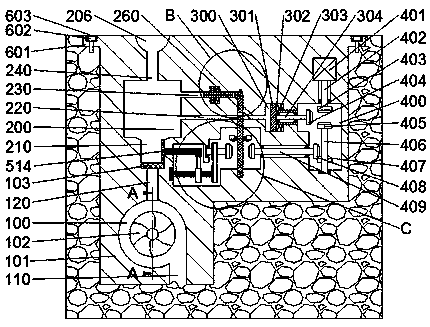

根据本发明，本发明的一种防堵塞渗水处理结构，包括设备外壳，所述设备外壳内设有储水腔，所述储水腔下方连通设有过滤腔，所述过滤腔下方设有叶轮装置，所述过滤腔内底壁固设有滤网，所述储水腔上方连通设有入水腔，所述储水腔右侧壁连通设有第一压力腔，所述第一压力腔内设有水位压力装置，所述第一压力腔内顶壁内固设有电机开关装置，所述储水腔右侧壁连通设有左连通腔，所述左连通腔右侧设有右连通腔，所述右连通腔右侧连通设有第二压力腔，所述第二压力腔内滑动配合安装有活塞，所述活塞右端面固设有第一回位弹簧，所述第一回位弹簧右端固设于所述第二压力腔右侧壁，所述活塞右端面固设有空心连杆，所述空心连杆内转动配合安装有第一齿轮轴，所述第一齿轮轴右端面固设有第一锥齿轮，所述设备外壳内设有第一传动腔，所述第一传动腔内顶壁内固设有第一电机，所述第一电机下端动力配合连接有第二齿轮轴，所述第二齿轮轴下端面固设有用以与所述第一锥齿轮啮合的第二锥齿轮，所述第一传动腔内底壁转动配合安装有第三齿轮轴，所述第三齿轮轴上端固设有用以与所述第一锥齿轮啮合的第三锥齿轮，所述第三齿轮轴外周固设有第四锥齿轮，所述设备外壳内设有第二传动腔，所述第二传动腔右侧壁内转动配合安装有第四齿轮轴，所述第四齿轮轴右端伸入所述第一传动腔内，所述第四齿轮轴右端面固设有第五锥齿轮，所述第五锥齿轮与所述第四锥齿轮啮合，所述第四齿轮轴左端面固设有第六锥齿轮，所述第二传动腔内顶壁滑动配合安装有连通滑块，所述连通滑块外周转动配合安装有用以与所述第六锥齿轮啮合的第七锥齿轮，所述第二传动腔内底壁内连通设有开关腔，所述开关腔与所述连通滑块下端滑动配合连接，所述连通滑块下端固设有第二回位弹簧，所述第二回位弹簧下端与所述开关腔内底壁固定连接，所述开关腔固设有第一电机开关，所述第二传动腔左侧内壁转动配合安装有第五齿轮轴，所述第五齿轮轴右端面固设有用以与所述第七锥齿轮啮合的第八锥齿轮，所述第五齿轮轴外周固设有第一带轮，所述第二传动腔左侧连通设有丝杠腔，所述丝杠腔左侧壁转动配合安装有丝杠，所述丝杠右端固设有第二带轮，所述第二带轮与所述第一带轮之间传动配合连接有皮带，所述丝杠外周螺纹配合连接有螺母，所述螺母上端固设有堵塞物推动装置，所述设备外壳外表面固设有固定装置。
进一步的技术方案，所述叶轮装置包括上方与所述过滤腔连通的第一出水腔，所述第一出水腔下方连通设有第二出水腔，所述第二出水腔前侧内壁内固设有第二电机，所述第二电机后端转动配合安装有叶轮，所述第二出水腔右侧连通设有第三出水腔，所述第三出水腔下端与外界连通。
进一步的技术方案，所述入水腔上方连通设有拱形的水流入口，所述水流入口顶部与外界连通。
进一步的技术方案，水位压力装置包括弹簧腔，所述弹簧腔与所述第一压力腔外侧壁连通设置，所述第一压力腔内滑动配合安装有推块，所述推块外周固设有环形限位块，所述环形限位块与所述弹簧腔滑动配合连接，所述环形限位块右侧端面固设有第三回位弹簧，所述第三回位弹簧右端固设于所述弹簧腔右侧壁。
进一步的技术方案，所述电机开关装置包括连通设置于所述第一压力腔内顶壁内的回位腔，所述回位腔内滑动配合安装有第二电机开关，所述第二电机开关上端面固设有第四回位弹簧，所述第四回位弹簧上端与所述回位腔内顶壁固定连接，所述第二电机开关与所述第二电机电性连接。
进一步的技术方案，所述连通滑块上端伸入所述第一压力腔内并与所述推块抵接配合，所述连通滑块内设有用以与所述左连通腔连通的闭合通孔。
进一步的技术方案，堵塞物推动装置包括固设于所述螺母上表面的连杆，所述丝杠腔左侧壁滑动配合安装有压板柄，所述压板柄与所述连杆上端固定连接，所述压板柄左端伸入所述过滤腔内，所述压板柄左端固设有压板。
进一步的技术方案，所述固定装置包括固设于设备外壳外表面的若干固定块，所述固定块内设有通孔，所述通孔螺纹配合安装有紧固螺栓，所述紧固螺栓与外部设备通过螺纹配合固定连接。
本发明的有益效果是：本发明结构设计巧妙，传动精准，利用水位的上升与下降来控制叶轮以及堵塞物推动装置的运行，大大减少了排水系统的堵塞概率，减少了人力清理的成本，即外界水流涌入本装置，当水流较小时，水流直接依次流过水流入口、入水腔、储水腔、第一出水腔以及叶轮装置，最后流入市政排水系统，当水流过大时，水流流入第一压力腔内，推动推块向右滑动，所述推块与第二电机开关抵接，启动第二电机，从而带动叶轮转动，加速水流排出，同时推块向右滑动，与连通滑块抵接，并推动其向下滑动，从而使第七锥齿轮与第六锥齿轮、第八锥齿轮啮合，并且连通滑块向下滑动，与第一电机开关抵接，启动第一电机，并且连通滑块内的闭合通孔与左连通腔、右连通腔连通，水流可依次通过左连通腔、闭合通孔、右连通腔，进入第二压力腔，推动活塞向右滑动，从而带动空心连杆向右滑动，从而使得第一锥齿轮与第二锥齿轮、第三锥齿轮啮合，第一电机带动第二齿轮轴转动，从而带动第二锥齿轮转动，从而依次带动第一锥齿轮、第三锥齿轮、第三齿轮轴转动，第三齿轮轴带动第四锥齿轮转动，从而带动第五锥齿轮转动，从而带动第四齿轮轴转动，从而依次带动第六锥齿轮、第七锥齿轮以及第八锥齿轮转动，第八锥齿轮带动第五齿轮轴转动，从而带动第一带轮转动，从而通过皮带带动第二带轮转动，从而带动丝杠转动，丝杠旋转，推动螺母向左运动，从而推动压板柄向左运动，压板柄推动压板向左运动，将堵塞物进行挤压工作，本发明作为一种防堵塞渗水处理结构，解决了市政工程中一直面临的排水困难的问题，特别是对于排水堵塞物的处理方法上，是一种前所未有的排水工程新方法，值得推广使用。
以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
