申请日2018.07.12
公开(公告)日2019.03.22
IPC分类号C02F9/04
摘要
本实用新型公开了一种应用于污水处理的臭氧消毒混合装置，包括水箱，水箱左侧顶部开设有输水口，水箱左侧上部左右两端固定连接有卡座，卡座内设置有活性炭层，活性炭层下端的卡座内设置有明矾层，水箱右侧底部固定连接有臭氧仓，臭氧仓左侧中部固定连接有通气管，通气管靠近臭氧仓的一端固定连接有通气阀门，通气管中部固定连接有气泵，通气管的另一端转动连接有球形处理外壳，球形处理外壳表面开设有气孔，气泵左侧固定连接有机壳，机壳内部设置有电机，电机的输出端固定连接有齿轮，齿轮与球形处理外壳右端的齿轮相啮合，臭氧仓右端底部开设有输气管，输气管贯穿水箱，输气管右侧设置有橡胶塞，该实用新型能够将臭氧与水迅速混合提升消毒效率。
权利要求书

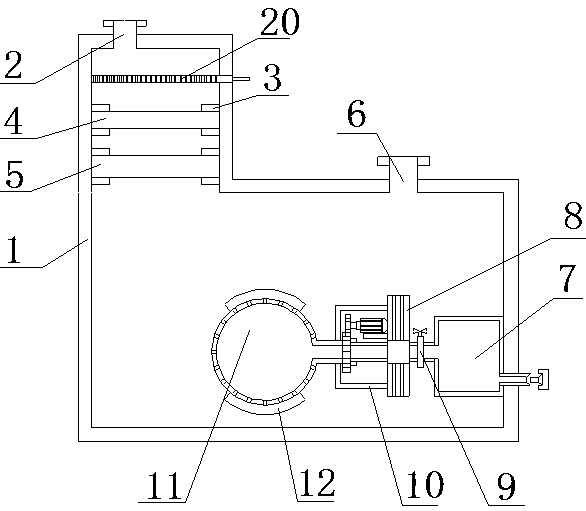

1.一种应用于污水处理的臭氧消毒混合装置，包括水箱(1)，其特征在于：所述水箱(1)左侧顶部开设有输水口(2)，所述水箱(1)左侧上部左右两端固定连接有卡座(3)，所述卡座(3)内设置有活性炭层(4)，所述活性炭层(4)下端的卡座(3)内设置有明矾层(5)，所述水箱(1)右侧上部开设有出水口(6)，所述水箱(1)右侧底部固定连接有臭氧仓(7)，所述臭氧仓(7)设置在水箱(1)内，所述臭氧仓(7)左侧中部固定连接有通气管(14)，所述通气管(14)靠近臭氧仓(7)的一端固定连接有通气阀门(9)，所述通气管(14)中部固定连接有气泵(8)，所述通气管(14)的另一端转动连接有球形处理外壳(11)，所述球形处理外壳(11)表面开设有气孔(13)，所述气泵(8)左侧固定连接有机壳(10)，所述机壳(10)内部设置有电机(15)，所述气泵(8)左侧上部固定连接有支板，所述支板设置在机壳(10)内，所述电机(15)与支板固定连接，所述电机(15)的输出端固定连接有齿轮(16)，所述齿轮(16)与球形处理外壳(11)右端的齿轮相啮合，所述臭氧仓(7)右端底部开设有输气管(18)，所述输气管(18)贯穿水箱(1)，所述输气管(18)右侧设置有橡胶塞(19)。
2.根据权利要求1所述的一种应用于污水处理的臭氧消毒混合装置，其特征在于：所述活性炭层(4)上部水箱(1)前后两侧开设有滑槽(21)，所述滑槽(21)内滑动连接有滑轨(22)，所述滑轨(22)内侧固定连接有滤板(20)，所述滤板(20)上表面固定连接有过滤网，所述滤板(20)右侧固定连接有拉板(23)。
3.根据权利要求1所述的一种应用于污水处理的臭氧消毒混合装置，其特征在于;所述球形处理外壳(11)外表面上下两端固定连接有搅动片(12)。
4.根据权利要求1所述的一种应用于污水处理的臭氧消毒混合装置，其特征在于：所述通气管(14)与球形处理外壳(11)连接处固定连接有密封套(17)。
说明书
一种应用于污水处理的臭氧消毒混合装置
技术领域
本实用新型涉及污水处理装置领域，更具体地说，涉及一种应用于污水处理的臭氧消毒混合装置。
背景技术
现有污水处理的臭氧消毒混合装置是将臭氧喷射在水箱内，使水与臭氧慢慢混合，还可以设置多阶消毒水箱，通过将出水口从水箱最高处流出再流入下一阶水箱的最低处，这样可以使一部分水始终缓存在水箱内，而另一端出水口可以源源不断的将处理消毒过后的污水清理干净，能够有效地缓解臭氧与水混合消毒的时间段。
现有的一种应用于污水处理的臭氧消毒混合装置存在臭氧与水不能迅速混合，导致消毒效率低的问题。
实用新型内容
1.要解决的技术问题
针对现有技术中存在的现有污水处理的臭氧消毒混合装置问题，问题如下：
(1)、臭氧与水不能迅速混合，导致消毒效率低。
2.技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种应用于污水处理的臭氧消毒混合装置，包括水箱，所述水箱左侧顶部开设有输水口，所述水箱左侧上部左右两端固定连接有卡座，所述卡座内设置有活性炭层，所述活性炭层下端的卡座内设置有明矾层，所述水箱右侧上部开设有出水口，所述水箱右侧底部固定连接有臭氧仓，所述臭氧仓设置在水箱内，所述臭氧仓左侧中部固定连接有通气管，所述通气管靠近臭氧仓的一端固定连接有通气阀门，所述通气管中部固定连接有气泵，所述通气管的另一端转动连接有球形处理外壳，所述球形处理外壳表面开设有气孔，所述气泵左侧固定连接有机壳，所述机壳内部设置有电机，所述气泵左侧上部固定连接有支板，所述支板设置在机壳内，所述电机与支板固定连接，所述电机的输出端固定连接有齿轮，所述齿轮与球形处理外壳右端的齿轮相啮合，所述臭氧仓右端底部开设有输气管，所述输气管贯穿水箱，所述输气管右侧设置有橡胶塞。
优选地，所述活性炭层上部水箱前后两侧开设有滑槽，所述滑槽内滑动连接有滑轨，所述滑轨内侧固定连接有滤板，所述滤板上表面固定连接有过滤网，所述滤板右侧固定连接有拉板。
优选地，所述球形处理外壳外表面上下两端固定连接有搅动片。
优选地，所述通气管与球形处理外壳连接处固定连接有密封套。
3.有益效果
相比于现有技术，本实用新型的优点在于：
本实用新型通过在水箱左侧顶部开设有输水口，水箱左侧上部左右两端固定连接有卡座，卡座内设置有活性炭层，活性炭层下端的卡座内设置有明矾层，水箱右侧上部开设有出水口，水箱右侧底部固定连接有臭氧仓，臭氧仓设置在水箱内，臭氧仓左侧中部固定连接有通气管，通气管靠近臭氧仓的一端固定连接有通气阀门，通气管中部固定连接有气泵，通气管的另一端转动连接有球形处理外壳，球形处理外壳表面开设有气孔，气泵左侧固定连接有机壳，机壳内部设置有电机，气泵左侧上部固定连接有支板，支板设置在机壳内，电机与支板固定连接，电机的输出端固定连接有齿轮，齿轮与球形处理外壳右端的齿轮相啮合，臭氧仓右端底部开设有输气管，输气管贯穿水箱，输气管右侧设置有橡胶塞;传统的污水臭氧消毒装置不能够将水和臭氧充分混合，该实用新型在使用时，将污水从输水口输入，污水在经过活性炭层时，活性炭自身有吸附功能，可以将微小颗粒吸附，流过活性炭到达明矾层时可以将污水初步除色，污水在经过除渣、除色处理过后流向水箱底部，这时将通气阀门打开，使臭氧仓内的臭氧通过通气管流向气泵，气泵将臭氧冲压使臭氧快速流向球形处理外壳，并从球形处理外壳表面的气孔中喷出，另一方面与球形处理外壳右侧齿轮相啮合的电机转动，带动球形处理外壳转动，这样能够使臭氧与水无死角接触，并且球形处理外壳的设计也是为了能够最大程度的使臭氧与水接触混合，达到快速消毒的目的，机壳能够保护其内部电机正常工作，气泵左侧的支板起到固定电机的作用，当通入了足够多臭氧时，可以将通气阀门关闭，停止喷射臭氧，如果臭氧不足时，可以将橡胶塞从输气管中拔出，为臭氧仓补充臭氧，从而解决了传统使用臭氧消毒时臭氧与水不能迅速混合，导致消毒效率低的问题。
