申请日2018.07.12
公开(公告)日2019.03.19
IPC分类号C02F1/52; B01F7/18; B01D53/00; B01D53/04; B01D47/02
摘要

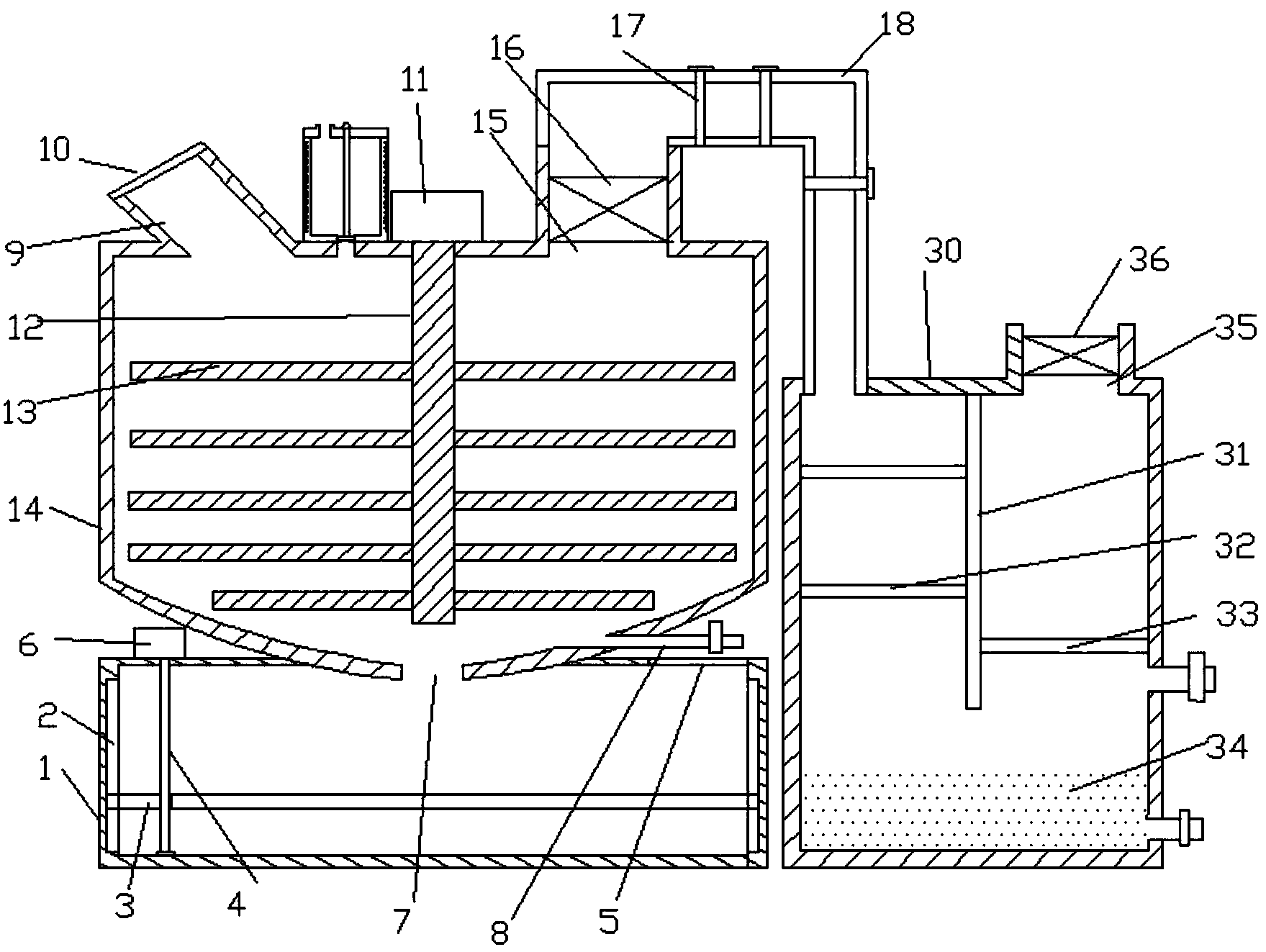

本实用新型涉及一种污水废气一体化处理装置，包括沉淀箱、反应箱和净化箱，沉淀箱侧壁上设有滑槽，滑槽之间滑动连接有沉淀板，沉淀板上竖直设有螺纹孔，沉淀箱上侧固接有第一电机，第一电机设有丝杆，丝杆底端贯穿螺纹孔;反应箱底部设有沉淀口，反应箱上侧中部固接有第二电机，第二电机朝下设有转轴，转轴底端位于沉淀口上方，转轴上固接有若干搅拌叶，反应箱上侧设有出气口，出气口内壁上固接有第一抽风机，出气口顶端固接有通气管;净化箱的上壁与通气管连通，净化箱上壁固接有隔板，隔板左侧固接有脱硫段，隔板右侧固接有脱水网，净化箱上壁设有排气口，排气口内壁上固接有第二抽风机;本实用新型结构简单，操作便捷，适宜推广使用。
权利要求书
1.一种污水废气一体化处理装置，包括沉淀箱、反应箱和净化箱，其特征在于，所述沉淀箱的左右侧壁上设有滑槽，所述滑槽之间滑动连接有沉淀板，所述沉淀板上竖直设有螺纹孔，沉淀箱上侧固接有第一电机，所述第一电机朝下设有丝杆，所述丝杆的底端贯穿沉淀箱的上壁和螺纹孔并转动连接在沉淀箱的底壁上，沉淀箱的上侧设有第一开口和第二开口，所述第二开口上设有第一密封盖;所述反应箱的底部固接在第一开口中并设有沉淀口，反应箱的下部连通有排水管，所述排水管中设有排水阀，反应箱上侧左部连通有进水管，所述进水管的顶端设有第二密封盖，反应箱上侧中部固接有第二电机，所述第二电机朝下设有转轴，所述转轴的底端位于沉淀口的上方，转轴上固接有若干搅拌叶，反应箱上侧设有进料口和出气口，所述出气口内壁上固接有第一抽风机，出气口顶端固接有通气管;所述净化箱的上壁左侧与通气管连通，净化箱上壁朝下固接有隔板，所述隔板位于净化箱底壁的上方，隔板左侧固接有脱硫段，脱硫段与净化箱侧壁密封固接，脱硫段中填充有脱硫剂，隔板右侧固接有脱水网，净化箱位于脱水网上方的上壁设有排气口，所述排气口内壁上固接有第二抽风机。
2.根据权利要求1所述的一种污水废气一体化处理装置，其特征在于，所述搅拌叶自上而下均匀地分布在转轴的外侧。
3.根据权利要求1所述的一种污水废气一体化处理装置，其特征在于，所述反应箱上侧固接有测量瓶，所述测量瓶底壁上设有下料口，所述下料口位于进料口正上方，下料口内壁上横向固接有限位板，下料口内壁上活动连接有活塞，所述活塞位于限位板上方，活塞上侧固接有活塞杆，所述活塞杆的顶端贯穿测量瓶并固接有把球，测量瓶上壁设有倒料口，测量瓶外壁上设有刻度线。
4.根据权利要求1所述的一种污水废气一体化处理装置，其特征在于，所述通气管一侧壁上设有通口，通气管另一侧壁的内壁上设有与通口相对应的凹槽，所述凹槽和通口之间插接有活性炭吸附板，所述活性炭吸附板的外端贯穿通口并设有密封块，所述密封块和通口密封接触。
5.根据权利要求1所述的一种污水废气一体化处理装置，其特征在于，所述净化箱的底部设有清水，所述清水位于隔板的下方，净化箱的侧壁的底端设有出水口，净化箱侧壁中部设有进水口。
说明书
一种污水废气一体化处理装置
技术领域
本实用新型涉及污水、废气处理技术领域，更具体地说是涉及一种污水废气一体化处理装置。
背景技术
现有污水处理厂处理的污水主要来源是城市生活污水和工业污水，在污水处理过程中产生大量的有毒有害气体挥发到大气中，造成大气污染，因此应对污水处理厂生产过程中产生的废气进行行收集和处理。
污水处理厂产生的废气具有气量大、成分复杂、腐蚀性大、具有恶臭的特点，废气主要成分有氨、硫化氢、硫醇、硫醚、水蒸气等，现行的废气处理方法有以下的不足：燃烧法处理彻底但污水处理厂的废气燃烧值低需额外燃料，运行成本太高;吸附法吸附剂容易饱和和失效，并造成二次污染;生物法对于不溶于废气不能处理，且受环境温度影响较大，运行不稳定;光解技术处理效率太低;低温等离子是处理废气的新方向，但目前技术存在处理效率低、废气与电极接触后产生中毒，不能长时间平稳运行的问题。
实用新型内容
(一)解决的技术问题
本实用新型目的在于克服上述现有技术的缺点，提供了一种污水废气一体化处理装置。
(二)技术方案
一种污水废气一体化处理装置，包括沉淀箱、反应箱和净化箱，所述沉淀箱的左右侧壁上设有滑槽，所述滑槽之间滑动连接有沉淀板，所述沉淀板上竖直设有螺纹孔，沉淀箱上侧固接有第一电机，所述第一电机朝下设有丝杆，所述丝杆的底端贯穿沉淀箱的上壁和螺纹孔并转动连接在沉淀箱的底壁上，沉淀箱的上侧设有第一开口和第二开口，所述第二开口上设有第一密封盖;所述反应箱的底部固接在第一开口中并设有沉淀口，反应箱的下部连通有排水管，所述排水管中设有排水阀，反应箱上侧左部连通有进水管，所述进水管的顶端设有第二密封盖，反应箱上侧中部固接有第二电机，所述第二电机朝下设有转轴，所述转轴的底端位于沉淀口的上方，转轴上固接有若干搅拌叶，反应箱上侧设有进料口和出气口，所述出气口内壁上固接有第一抽风机，出气口顶端固接有通气管;所述净化箱的上壁左侧与通气管连通，净化箱上壁朝下固接有隔板，所述隔板位于净化箱底壁的上方，隔板左侧固接有脱硫段，脱硫段与净化箱侧壁密封固接，脱硫段中填充有脱硫剂，隔板右侧固接有脱水网，净化箱位于脱水网上方的上壁设有排气口，所述排气口内壁上固接有第二抽风机。
进一步的，述搅拌叶自上而下均匀地分布在转轴的外侧。
进一步的，所述反应箱上侧固接有测量瓶，所述测量瓶底壁上设有下料口，所述下料口位于进料口正上方，下料口内壁上横向固接有限位板，下料口内壁上活动连接有活塞，所述活塞位于限位板上方，活塞上侧固接有活塞杆，所述活塞杆的顶端贯穿测量瓶并固接有把球，测量瓶上壁设有倒料口，测量瓶外壁上设有刻度线。
进一步的所述通气管一侧壁上设有通口，通气管另一侧壁的内壁上设有与通口相对应的凹槽，所述凹槽和通口之间插接有活性炭吸附板，所述活性炭吸附板的外端贯穿通口并设有密封块，所述密封块和通口密封接触。
进一步的，所述净化箱的底部设有清水，所述清水位于隔板的下方，净化箱的侧壁的底端设有出水口，净化箱侧壁中部设有进水口
(三)有益效果
本实用新型提供的一种污水废气一体化处理装置，本实用新型通过在测量瓶中测量出所说需要的反应药剂，反应药剂在搅拌叶的作用下与污水进行搅拌产生的沉淀物下沉到沉淀板上，便于清理，产生的废气由活性炭吸附板和脱硫段净化，活性炭吸附板可以拿出更换，简单方便;本实用新型结构简单，操作便捷，适宜推广使用。
