申请日2018.07.12
公开(公告)日2019.03.26
IPC分类号C02F11/13
摘要
本实用新型公开了一种污泥低温干化装置，包括箱体、支撑柱、罐体和传送带，所述箱体的底部四个角位置处皆安装有支撑柱，且支撑柱靠近中心位置处安装有底板，所述箱体的夹层内壁中均匀设有螺旋盘管，所述底板底部的一侧设有控制箱，且底板的另一侧设有挡板，所述底板顶部的中心位置处安装有水箱，且水箱的内部的底端设有加热管，所述底板顶部的两端分别安装有真空泵和抽水泵，且真空泵和抽水泵皆通过导线与控制箱电连接，所述真空泵的输出端连接有排风管道，且排风管道贯穿挡板延伸至挡板的外侧。本实用新型通过罐体内部设有内腔，且利用电机带动内腔匀速转动，可以将污泥中水分进行第一次快速干化处理，便于装置的使用。
权利要求书

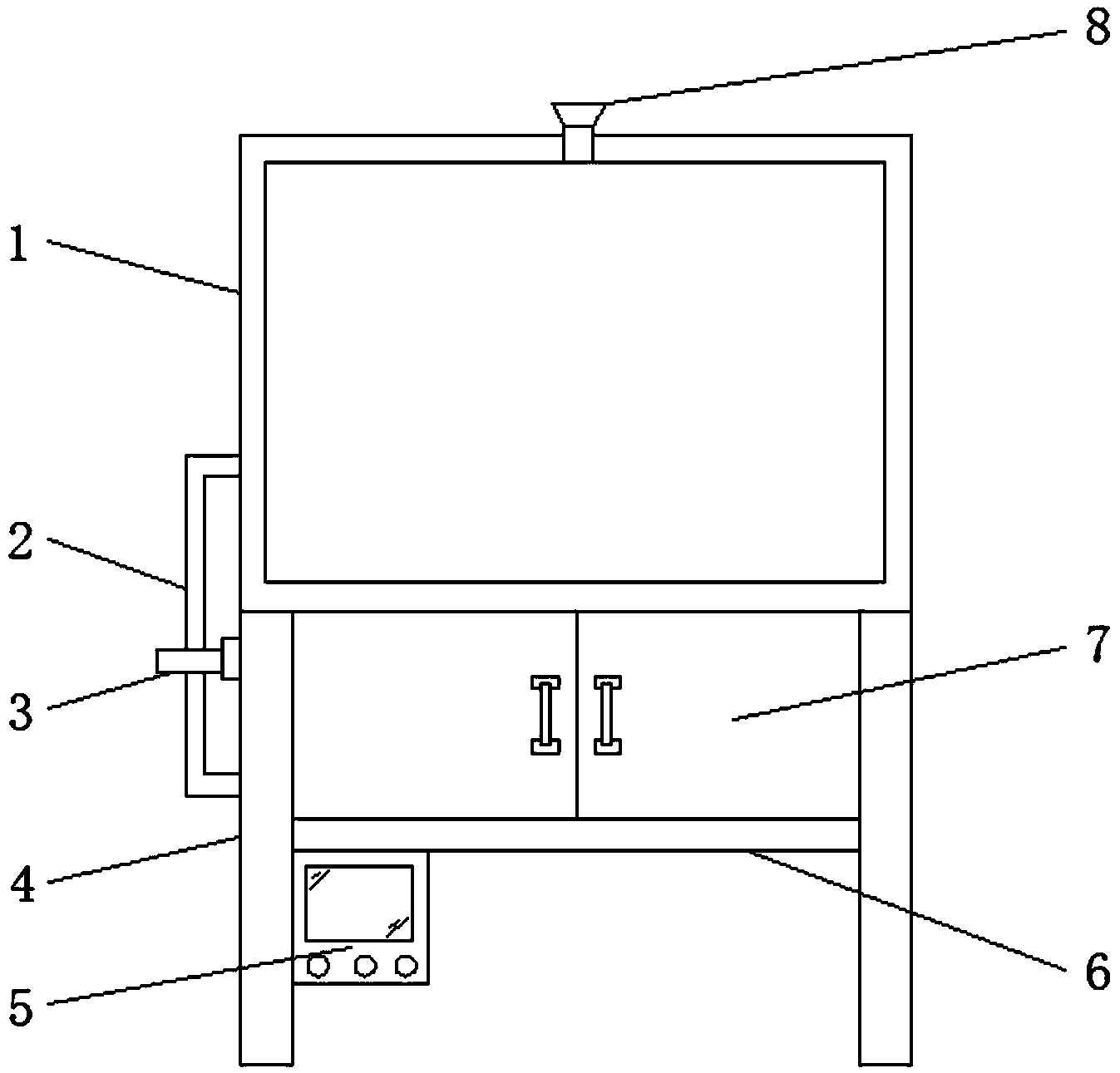

1.一种污泥低温干化装置，包括箱体(1)、支撑柱(4)、罐体(9)和传送带(13)，其特征在于：所述箱体(1)的底部四个角位置处皆安装有支撑柱(4)，且支撑柱(4)靠近中心位置处安装有底板(6)，所述箱体(1)的夹层内壁中均匀设有螺旋盘管(23)，所述底板(6)底部的一侧设有控制箱(5)，且底板(6)的另一侧设有挡板(37)，所述底板(6)顶部的中心位置处安装有水箱(20)，且水箱(20)的内部的底端设有加热管(18)，所述底板(6)顶部的两端分别安装有真空泵(16)和抽水泵(19)，且真空泵(16)和抽水泵(19)皆通过导线与控制箱(5)电连接，所述真空泵(16)的输出端连接有排风管道(3)，且排风管道(3)贯穿挡板(37)延伸至挡板(37)的外侧，所述真空泵(16)的输出端连接有吸风管道(2)，且吸风管道(2)分别贯穿挡板(37)和箱体(1)延伸至箱体(1)的内部，所述抽水泵(19)的输入端连接有第四管道(38)，且第四管道(38)的一端贯穿水箱(20)延伸至水箱(20)的内部，所述抽水泵(19)的输出端连接有第二管道(21)，且第二管道(21)的一端贯穿箱体(1)延伸至箱体(1)的夹层中并与螺旋盘管(23)的一端固定连接，所述螺旋盘管(23)的另一端贯穿箱体(1)连接有第三管道(22)，且第三管道(22)延伸至水箱(20)的内部靠近加热管(18)的顶端，所述箱体(1)的内部靠近顶端的一侧设有温度传感器(29)，且温度传感器(29)通过导线与控制箱(5)电性接，所述箱体(1)内部底端两侧的中心位置处安装有第二支架(36)，且第二支架(36)的顶部通过固定块(32)安装有罐体(9)，所述第二支架(36)底部内侧的一端通过固定装置(24)安装有传送带(13)，所述箱体(1)内部底端靠近第二支架(36)的内侧安装有第一支架(26)，且第一支架(26)顶部的两侧皆安装有支杆(28)，所述第一支架(26)顶部的一侧安装有电机(27)，且电机(27)通过导线与控制箱(5)电连接，电机(27)的输出端设有第二皮带轮(34)，所述罐体(9)的中心位置处安装有转动轴(33)，且转动轴(33)的两端分别与支杆(28)的顶部固定连接，所述转动轴(33)的中心位置处设有第一皮带轮(30)，且第一皮带轮(30)与第二皮带轮(34)之间连接有皮带，所述罐体(9)底部的一侧设有蓄水槽(11)，且蓄水槽(11)的底部设有第一管道(15)，第一管道(15)贯穿箱体(1)延伸至水箱(20)内部的顶端，所述罐体(9)内部设有内腔(31)，且内腔(31)的内部设有过滤网(39)，所述罐体(9)的底部连接有下料口(12)，且下料口(12)贯穿蓄水槽(11)延伸至传送带(13)的顶部。
2.根据权利要求1所述的一种污泥低温干化装置，其特征在于：所述箱体(1)的顶部设有进料口(8)并贯穿箱体(1)与罐体(9)相连接，且箱体(1)的底部设有出料口(14)，箱体(1)内部的底端靠近固定装置(24)的一侧设有风扇(25)。
3.根据权利要求1所述的一种污泥低温干化装置，其特征在于：所述转动轴(33)靠近罐体(9)的内部中心位置处搅拌装置(10)，且罐体(9)的底部设有电磁阀门。
4.根据权利要求1所述的一种污泥低温干化装置，其特征在于：所述水箱(20)内部的顶端设有过滤网(39)，且水箱(20)的底部靠近抽水泵(19)的一侧设有阀门，水箱(20)底部的另一侧设有加热口(17)并与加热管(18)固定连接，加热口(17)通过导线与控制箱(5)电连接。
5.根据权利要求1所述的一种污泥低温干化装置，其特征在于：所述支撑柱(4)的内部靠近底板(6)的一侧设有柜门(7)，且柜门(7)上设有把手。
6.根据权利要求1所述的一种污泥低温干化装置，其特征在于：所述挡板(37)上设有透视窗(35)，且透视窗(35)与挡板(37)相互配合构成防护结构。
说明书
一种污泥低温干化装置
技术领域
本实用新型涉及污泥处理装置技术领域，具体为一种污泥低温干化装置。
背景技术
污泥是污水处理后的产物,是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体，污泥的主要特性是含水率高，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态。它是介于液体和固体之间的浓稠物，需要进行低温干化后，方便储存、运输和回收利用。
现有的，污泥干化装置干化效率低，蒸发时能耗大，且能源利用率低，同时现有的污泥干化装置对从污泥干化后产生的污水没有进行过滤收集处理，容易造成环境污染，从而存在一定的安全隐患。
实用新型内容
本实用新型的目的在于提供一种污泥低温干化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污泥低温干化装置，包括箱体、支撑柱、罐体和传送带，所述箱体的底部四个角位置处皆安装有支撑柱，且支撑柱靠近中心位置处安装有底板，所述箱体的夹层内壁中均匀设有螺旋盘管，所述底板底部的一侧设有控制箱，且底板的另一侧设有挡板，所述底板顶部的中心位置处安装有水箱，且水箱的内部的底端设有加热管，所述底板顶部的两端分别安装有真空泵和抽水泵，且真空泵和抽水泵皆通过导线与控制箱电连接，所述真空泵的输出端连接有排风管道，且排风管道贯穿挡板延伸至挡板的外侧，所述真空泵的输出端连接有吸风管道，且吸风管道分别贯穿挡板和箱体延伸至箱体的内部，所述抽水泵的输入端连接有第四管道，且第四管道的一端贯穿水箱延伸至水箱的内部，所述抽水泵的输出端连接有第二管道，且第二管道的一端贯穿箱体延伸至箱体的夹层中并与螺旋盘管的一端固定连接，所述螺旋盘管的另一端贯穿箱体连接有第三管道，且第三管道延伸至水箱的内部靠近加热管的顶端，所述箱体的内部靠近顶端的一侧设有温度传感器，且温度传感器通过导线与控制箱电性接，所述箱体内部底端两侧的中心位置处安装有第二支架，且第二支架的顶部通过固定块安装有罐体，所述第二支架底部内侧的一端通过固定装置安装有传送带，所述箱体内部底端靠近第二支架的内侧安装有第一支架，且第一支架顶部的两侧皆安装有支杆，所述第一支架顶部的一侧安装有电机，且电机通过导线与控制箱电连接，电机的输出端设有第二皮带轮，所述罐体的中心位置处安装有转动轴，且转动轴的两端分别与支杆的顶部固定连接，所述转动轴的中心位置处设有第一皮带轮，且第一皮带轮与第二皮带轮之间连接有皮带，所述罐体底部的一侧设有蓄水槽，且蓄水槽的底部设有第一管道，第一管道贯穿箱体延伸至水箱内部的顶端，所述罐体内部设有内腔，且内腔的内部设有过滤网，所述罐体的底部连接有下料口，且下料口贯穿蓄水槽延伸至传送带的顶部。
优选的，所述箱体的顶部设有进料口并贯穿箱体与罐体相连接，且箱体的底部设有出料口，箱体内部的底端靠近固定装置的一侧设有风扇。
优选的，所述转动轴靠近罐体的内部中心位置处搅拌装置，且罐体的底部设有电磁阀门。
优选的，所述水箱内部的顶端设有过滤网，且水箱的底部靠近抽水泵的一侧设有阀门，水箱底部的另一侧设有加热口并与加热管固定连接，加热口通过导线与控制箱电连接。
优选的，所述支撑柱的内部靠近底板的一侧设有柜门，且柜门上设有把手。
优选的，所述挡板上设有透视窗，且透视窗与挡板相互配合构成防护结构。
与现有技术相比，本实用新型的有益效果是：该污泥低温干化装置通过底板顶部的一侧设有真空泵与箱体设置为密封的，可以利用真空泵将箱体内部的空气抽出形成真空状态，便于污泥中的水分快速蒸发，提高工作效率，便于装置的使用，通过罐体底部的一侧设有蓄水槽，且蓄水槽的底部设有第一管道并贯穿箱体延伸至水箱内部的顶端，可以将污泥中的水分和蒸汽水有效的过滤收集，便于回收和资源再生利用，从而节约成本，实现环保节能，通过箱体内部顶端的一侧设有温度传感器，可以测试箱体内部的温度，避免温度过高损坏设备元件，同时也可以根据污泥干化情况进行调节，影响污泥干化的进度，同时也可以根据需要，调节设备得到所需的干化污泥，通过箱体内部均匀设有螺旋盘管，可以使箱体内部均匀受热，提高污泥干化效率，便于装置的使用，本实用新型通过罐体内部设有内腔，且利用电机带动内腔匀速转动，可以将污泥中水分进行第一次快速干化处理，便于装置的使用。
