申请日2018.07.12
公开(公告)日2019.03.26
IPC分类号C02F1/00
摘要
本实用新型公开了一种废水回收利用系统，包括废水处理装置、过滤装置、回收水水池，所述废水处理装置的输入口与车间污水管的输出口连接，所述废水处理装置的输出口与过滤装置的输入口连接，且过滤装置的输出口与回收水水池连接，所述回收水水池通过第一输水管与车间用水管道的输入口连接，所述第一输水管上设置有电动水泵，且电动水泵与控制装置电性连接，所述回收水水池上还设置有第二输水管，且第二输水管与喷淋水塔连接，所述喷淋水塔通过第三输水管与绿化喷淋系统连接，所述回收水水池内设置有水质检测仪，所述回收水水池内还设置有液位传感器。本实用新型能够将车间废水回收利用，提高了废水回收利用的效率，降低了资源浪费。
权利要求书

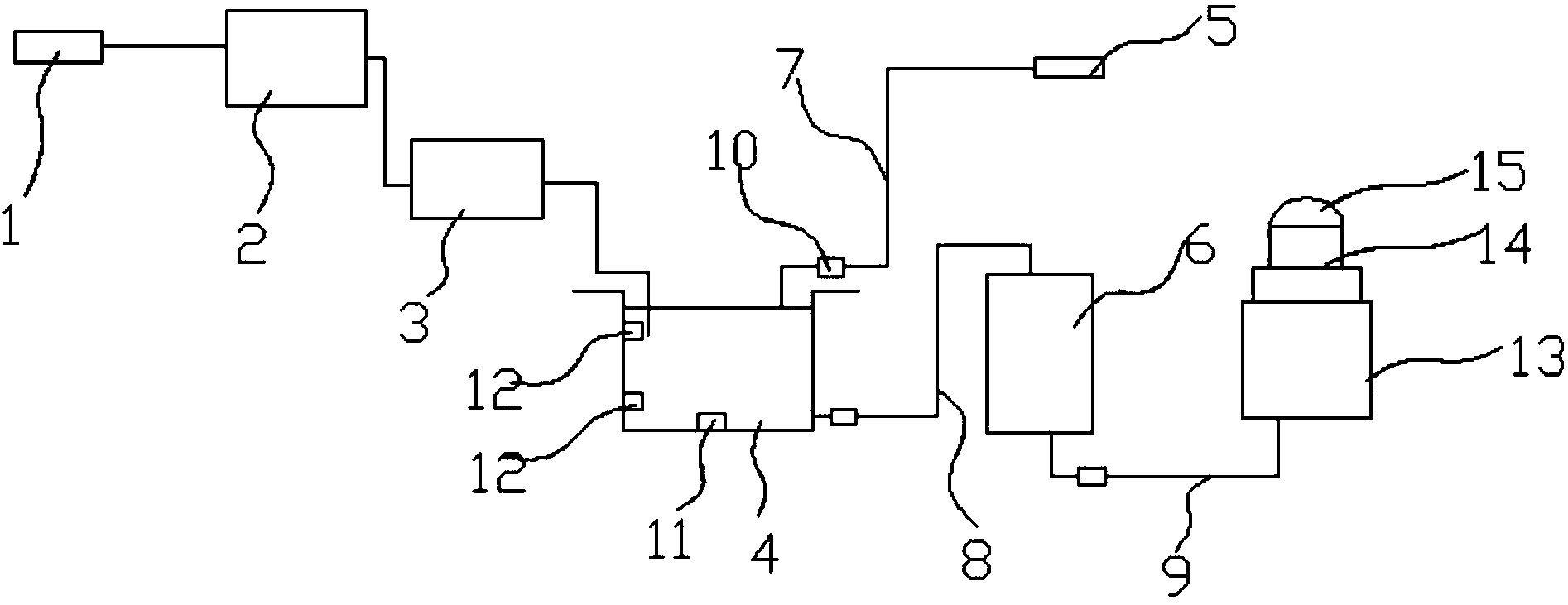

1.一种废水回收利用系统，包括废水处理装置(2)、过滤装置(3)、回收水水池(4)，其特征在于：所述废水处理装置(2)的输入口与车间污水管(1)的输出口连接，所述废水处理装置(2)的输出口与过滤装置(3)的输入口连接，且过滤装置(3)的输出口与回收水水池(4)连接，所述回收水水池(4)通过第一输水管(7)与车间用水管道(5)的输入口连接，所述第一输水管(7)上设置有电动水泵(10)，且电动水泵(10)与控制装置电性连接，所述回收水水池(4)上还设置有第二输水管(8)，且第二输水管(8)与喷淋水塔(6)连接，所述喷淋水塔(6)通过第三输水管(9)与绿化喷淋系统连接，所述回收水水池(4)内设置有水质检测仪(11)，所述回收水水池(4)内还设置有液位传感器(12)，所述废水处理装置(2)内设置有浮除槽、生物槽、沉淀槽、快混槽，所述快混槽的出口与浮除槽的入口连接，且浮除槽的出口与生物槽的入口连接，所述生物槽的出口与沉淀槽的入口连接。
2.根据权利要求1所述一种废水回收利用系统，其特征在于：所述过滤装置(3)内设置有活性炭吸附层和有机玻璃离子交换柱。
3.根据权利要求1所述一种废水回收利用系统，其特征在于：所述绿化喷淋系统包括固定座(13)，所述固定座(13)的一端固定安装在地面，所述固定座(13)的另一端安装有旋转轴(14)，且旋转轴(14)上设置有喷水嘴(15)。
4.根据权利要求1所述一种废水回收利用系统，其特征在于：所述回收水水池(4)的四周设置有围栏，且回收水水池(4)的上方上设置有滤网。
5.根据权利要求1所述一种废水回收利用系统，其特征在于：所述生物槽内设置有鼓风机、曝气盘。
6.根据权利要求1所述一种废水回收利用系统，其特征在于：所述浮除槽内设置有压力泵、刮泥机。
说明书
一种废水回收利用系统
技术领域
本实用新型涉及废水处理技术领域，具体为一种废水回收利用系统。
背景技术
纺织行业是我国社会生产中重要的行业之一，在纺织生产中会产生大量的生产废水，这些生产废水对环境有很大的影响。因此需要对这些生产废水进行处理回收再利用，现有的废水回收利用技术存在着回收效率低、再利用率低等问题，无法满足企业的需要。
实用新型内容
本实用新型的目的在于提供一种废水回收利用系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水回收利用系统，包括废水处理装置、过滤装置、回收水水池，所述废水处理装置的输入口与车间污水管的输出口连接，所述废水处理装置的输出口与过滤装置的输入口连接，且过滤装置的输出口与回收水水池连接，所述回收水水池通过第一输水管与车间用水管道的输入口连接，所述第一输水管上设置有电动水泵，且电动水泵与控制装置电性连接，所述回收水水池上还设置有第二输水管，且第二输水管与喷淋水塔连接，所述喷淋水塔通过第三输水管与绿化喷淋系统连接，所述回收水水池内设置有水质检测仪，所述回收水水池内还设置有液位传感器，所述废水处理装置内设置有浮除槽、生物槽、沉淀槽、快混槽，所述快混槽的出口与浮除槽的入口连接，且浮除槽的出口与生物槽的入口连接，所述生物槽的出口与沉淀槽的入口连接。
优选的，所述过滤装置内设置有活性炭吸附层和有机玻璃离子交换柱。
优选的，所述绿化喷淋系统包括固定座，所述固定座的一端固定安装在地面，所述固定座的另一端安装有旋转轴，且旋转轴上设置有喷水嘴。
优选的，所述回收水水池的四周设置有围栏，且回收水水池的上方上设置有滤网。
优选的，所述生物槽内设置有鼓风机、曝气盘。
优选的，所述浮除槽内设置有压力泵、刮泥机。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理通过废水处理装置能够有效的将工业废水处理并存储于回收水水池中，经过控制装置能够优先将回收水水池中的水输送至车间进行再利用，有效提高废水的资源利用率，对于回收水水池内剩余的水也可通过绿化喷淋系统进行厂房园区的绿化灌溉，使废水回收利用多元化，从整体上提高废水回收利用率，降低了资源浪费，避免了对环境的污染。
