申请日2018.07.12
公开(公告)日2019.03.22
IPC分类号C02F9/08
摘要
本实用新型公开了一种用于光引发剂加工的废水处理装置，包括底座，所述底座的顶部固定有电机，所述底座的顶部固定有废水箱，所述废水箱的内部设有分隔板，所述分隔板的数量有四块，所述每块分隔板的高度不同，所述分隔板的内部开设有型腔，所述型腔的内壁设有照明灯，所述废水箱的内壁固定有轴承，所述分隔板的内部贯穿有转动杆，所述转动杆的一端贯穿于废水箱，且转动杆通过联轴器与电机的输出轴固定连接，所述转动杆的另一端与轴承活动连接，所述转动杆的侧面固定有转动片，所述废水箱的底部固定有若干个混流柱。本实用新型通过将废水箱中的废水进行分层，使得废水接收光照更加充分均匀，提高了废水处理效率。
权利要求书

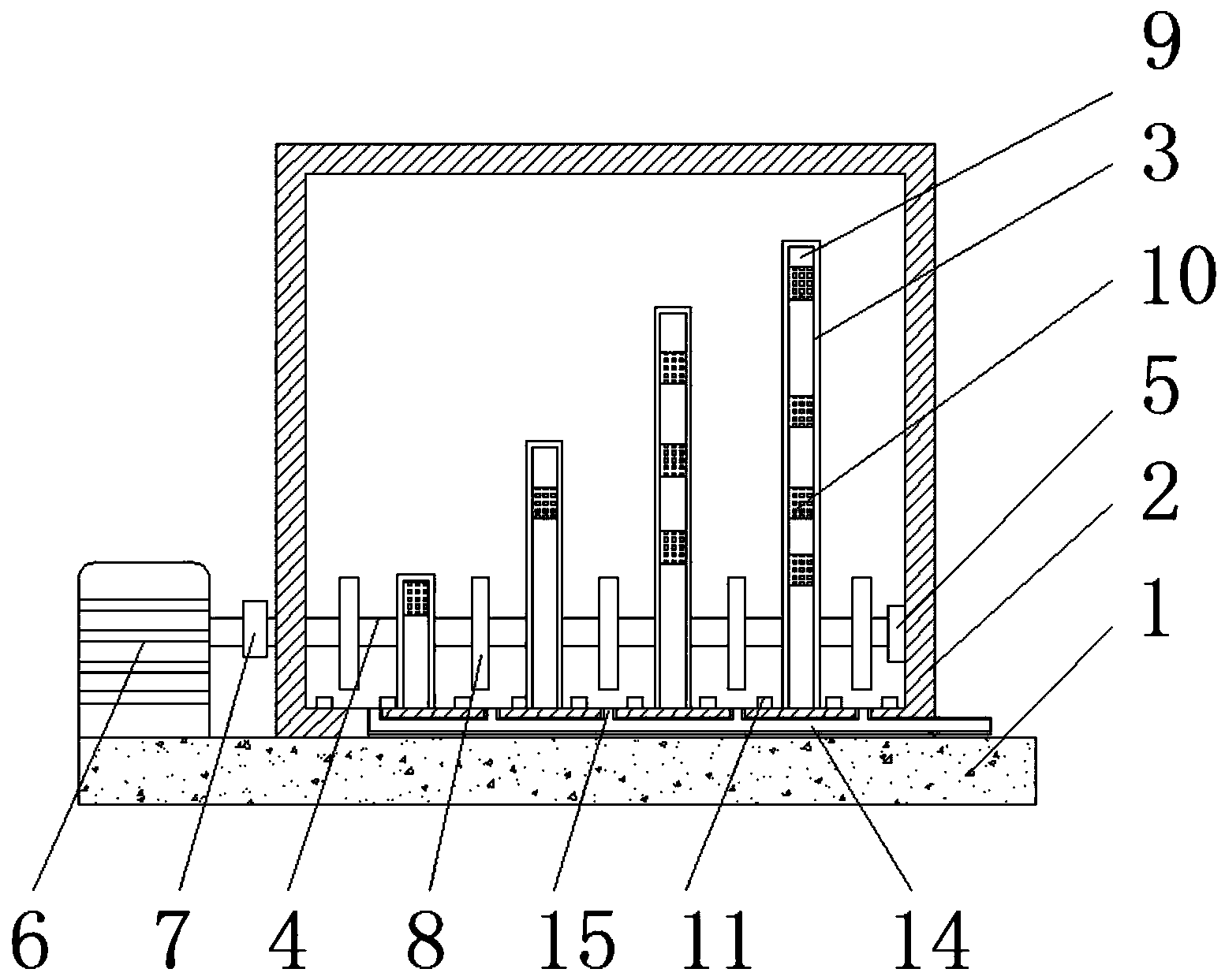

1.一种用于光引发剂加工的废水处理装置，包括底座(1)，其特征在于，所述底座(1)的顶部固定有电机(6)，所述底座(1)的顶部固定有废水箱(2)，所述废水箱(2)的内部设有分隔板(3)，所述分隔板(3)的数量有四块，所述每块分隔板(3)的高度不同，所述分隔板(3)的内部开设有型腔(9)，所述型腔(9)的内壁设有照明灯(10)，所述废水箱(2)的内壁固定有轴承(5)，所述分隔板(3)的内部贯穿有转动杆(4)，所述转动杆(4)的一端贯穿于废水箱(2)，且转动杆(4)通过联轴器(7)与电机(6)的输出轴固定连接，所述转动杆(4)的另一端与轴承(5)活动连接，所述转动杆(4)的侧面固定有转动片(8)，所述废水箱(2)的底部固定有若干个混流柱(11)，所述混流柱(11)分布在两个分隔板(3)之间，所述废水箱(2)的一侧开设有进水口(12)，所述废水箱(2)的底部设有排水管(14)，所述排水管(14)与转动杆(4)相平行，所述排水管(14)的顶部开设有通口(15)，所述通口(15)与废水箱(2)相连通。
2.根据权利要求1所述的一种用于光引发剂加工的废水处理装置，其特征在于，所述转动杆(4)与分隔板(3)相垂直。
3.根据权利要求1所述的一种用于光引发剂加工的废水处理装置，其特征在于，所述分隔板(3)与废水箱(2)的内底部相垂直，且分隔板(3)按照从低到高的顺序等距均匀分布，所述分隔板(3)为透明材质，所述分隔板(3)与废水箱(2)内壁紧密接触。
4.根据权利要求1所述的一种用于光引发剂加工的废水处理装置，其特征在于，所述转动片(8)的数量有五片，且转动片(8)围着转动杆(4)均匀排布。
5.根据权利要求1所述的一种用于光引发剂加工的废水处理装置，其特征在于，所述照明灯(10)为疝气灯，所述照明灯(10)与型腔(9)的内壁通过玻璃胶固定粘接。
6.根据权利要求1所述的一种用于光引发剂加工的废水处理装置，其特征在于，所述进水口(12)与转动杆(4)相平行，所述进水口(12)的内部设有过滤网(13)。
7.根据权利要求1所述的一种用于光引发剂加工的废水处理装置，其特征在于，所述通口(15)的数量为五个，五个所述通口(15)分别位于转动片(8)的正下方。
说明书
一种用于光引发剂加工的废水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种用于光引发剂加工的废水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
现有的废水处理是在废水中加入光引发剂，通过光的照射使之发生反应，从而对废水进行处理，然而废水往往为浑浊有色液体光线无法完全穿透废水，使得光引发剂无法得到完全的照射，使得废水处理效果不佳，另一方面，处理后的废水中容易产生大量的固态颗粒，容易形成沉淀，发生堵塞，影响废水进一步的处理。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于光引发剂加工的废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于光引发剂加工的废水处理装置，包括底座，所述底座的顶部固定有电机，所述底座的顶部固定有废水箱，所述废水箱的内部设有分隔板，所述分隔板的数量有四块，所述每块分隔板的高度不同，所述分隔板的内部开设有型腔，所述型腔的内壁设有照明灯，所述废水箱的内壁固定有轴承，所述分隔板的内部贯穿有转动杆，所述转动杆的一端贯穿于废水箱，且转动杆通过联轴器与电机的输出轴固定连接，所述转动杆的另一端与轴承活动连接，所述转动杆的侧面固定有转动片，所述废水箱的底部固定有若干个混流柱，所述混流柱分布在两个分隔板之间，所述废水箱的一侧开设有进水口，所述废水箱的底部设有排水管，所述排水管与转动杆相平行，所述排水管的顶部开设有通口，所述通口与废水箱相连通。
优选的，所述转动杆与分隔板相垂直。
优选的，所述分隔板与废水箱的内底部相垂直，且分隔板按照从低到高的顺序等距均匀分布，所述分隔板为透明材质，所述分隔板与废水箱内壁紧密接触。
优选的，所述转动片的数量有五片，且转动片围着转动杆均匀排布。
优选的，所述照明灯为疝气灯，所述照明灯与型腔的内壁通过玻璃胶固定粘接。
优选的，所述进水口与转动杆相平行，所述进水口的内部设有过滤网。
优选的，所述通口的数量为五个，五个所述通口分别位于转动片的正下方。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中通过设置分隔板、照明灯、进水口、废水箱与型腔、使得废水箱内的废水分层化，便于光线完全贯穿于废水中，使得废水中的光引发剂与废水完全发生反应，提高了废水处理效果。
2、本实用新型中通过设置转动杆、轴承、电机、联轴器、转动片与混流柱，使得废水箱中的废水更加活跃，防止形成沉淀，使得反应更加剧烈的同时，也防止了废水箱中形成堵塞。
综上所述，该用于光引发剂加工的废水处理装置，通过将废水箱中的废水进行分层，使得废水接收光照更加充分均匀，提高了废水处理效率，同时使得废水处理更加充分，避免了废水箱形成堵塞。
