申请日2018.07.12
公开(公告)日2019.04.09
IPC分类号C02F9/14
摘要
本实用新型公开了一种立体式一体化污水处理设备，属于污水处理领域，以解决传统一体化设备占地面积大、运营维护不方便的问题。包括从下至上依次连接成一体的调节池、沉淀池、生物接触氧化池、水解酸化池，调节池的底部设有潜污泵，所述潜污泵通过水解酸化池进水管与水解酸化池相连，水解酸化池通过生物接触氧化池进水管与生物接触氧化池相通，水解酸化池和生物接触氧化池内均设有生物载体填料;所述水解酸化池的底部设有穿孔曝气管，生物接触氧化池的底部设有曝气系统，调节池的底部设有调节池穿孔曝气管。本实用新型大大节省了占地面积;设备结构更为紧凑;整体性更强;方便运行维护与管理。
权利要求书

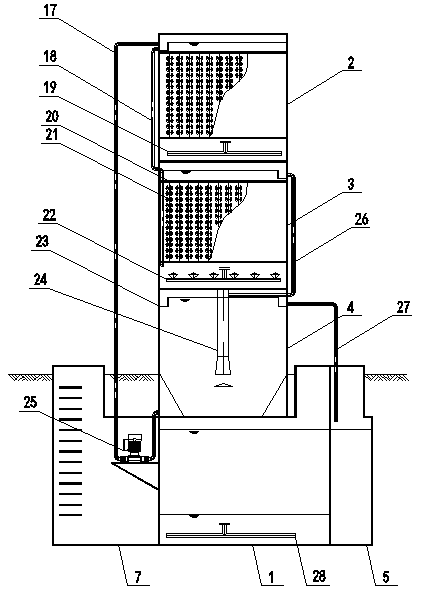

1.一种立体式一体化污水处理设备,其特征在于：包括从下至上依次连接成一体的调节池(1)、沉淀池(4)、生物接触氧化池(3)、水解酸化池(2)，调节池(1)的底部设有潜污泵(8)，所述潜污泵(8)通过水解酸化池进水管(9)与水解酸化池(2)相连，水解酸化池(2)通过生物接触氧化池进水管(18)与生物接触氧化池(3)相通，水解酸化池(2)和生物接触氧化池(3)内均设有生物载体填料(21);所述水解酸化池(2)的底部设有穿孔曝气管(19)，生物接触氧化池(3)的底部设有曝气系统(22)，调节池(1)的底部设有调节池穿孔曝气管(28)。
2.根据权利要求1所述的一种立体式一体化污水处理设备,其特征在于：所述调节池(1)的一侧设有清水消毒池(5)、污泥储存池(6)和设备间(7), 清水消毒池(5)的上方设有清水消毒池进水管(27)。
3.根据权利要求1或2所述的一种立体式一体化污水处理设备,其特征在于：所述设备间(7)内设有电控箱(14)、加药装置(15)和鼓风机(16)，鼓风机(16)通过曝气主管(13)与生物接触氧化池(3)相连通。
4.根据权利要求3所述的一种立体式一体化污水处理设备,其特征在于：所述沉淀池(4)、生物接触氧化池(3)、水解酸化池(2)的侧壁均设有检修孔(12) 、溢流管(29)、排空管(10)和爬梯(11)。
5.根据权利要求4所述的一种立体式一体化污水处理设备,其特征在于：所述沉淀池(4)、生物接触氧化池(3)、水解酸化池(2)的外侧及管道设有保温层。
6.根据权利要求5所述的一种立体式一体化污水处理设备,其特征在于：所述调节池(1)的侧部设有污泥回流泵(25)，所述污泥回流泵(25)的一端与沉淀池(4)的底部相连，污泥回流泵(25)的另一端通过污泥回流管(17)与水解酸化池(2)相连。
7.根据权利要求6所述的一种立体式一体化污水处理设备,其特征在于：所述水解酸化池(2)内设有填料支架(20)，所述生物载体填料(21)位于填料支架(20)上。
8.根据权利要求7所述的一种立体式一体化污水处理设备,其特征在于：所述沉淀池出水堰(23)设在沉淀池(4)的顶部，沉淀池进水管(26) 设在沉淀池出水堰(23)的上方，中心筒(24) 位于沉淀池(4)的中心。
说明书
一种立体式一体化污水处理设备
技术领域
本实用新型属于污水处理领域，具体涉及一种立体式一体化污水处理设备。
背景技术
近年来，随着国家对环保的重视程度越来越高，工矿企业、医院、乡镇等单位都在逐渐建设污水处理设施，由于土地资源的紧缺，污水处理设施的占地面积是上述单位考虑的重点因素之一;规模较小的单位一般采用一体化污水处理设备，而传统的一体化污水处理设备存在产地面积大、埋设于地下时又存在运营维护的问题。
实用新型内容
本实用新型的目的是提供一种立体式一体化污水处理设备，以解决传统一体化设备占地面积大、运营维护不方便的问题。
本实用新型技术方案如下：一种立体式一体化污水处理设备,包括从下至上依次连接成一体的调节池、沉淀池、生物接触氧化池、水解酸化池，调节池的底部设有潜污泵，所述潜污泵通过水解酸化池进水管与水解酸化池相连，水解酸化池通过生物接触氧化池进水管与生物接触氧化池相通，水解酸化池和生物接触氧化池内均设有生物载体填料;所述水解酸化池的底部设有穿孔曝气管，生物接触氧化池的底部设有曝气系统，调节池的底部设有调节池穿孔曝气管。
作为本实用新型的进一步改进，所述调节池的一侧设有清水消毒池、污泥储存池和设备间, 清水消毒池的上方设有清水消毒池进水管。
作为本实用新型的进一步改进，所述设备间内设有电控箱、加药装置和鼓风机，鼓风机通过曝气主管与生物接触氧化池相连通。
作为本实用新型的进一步改进，所述沉淀池、生物接触氧化池、水解酸化池的侧壁均设有检修孔、溢流管、排空管和爬梯。
作为本实用新型的进一步改进，所述沉淀池、生物接触氧化池、水解酸化池的外侧及管道设有保温层。
作为本实用新型的进一步改进，所述调节池的侧部设有污泥回流泵，所述污泥回流泵的一端与沉淀池的底部相连，污泥回流泵的另一端通过污泥回流管与水解酸化池相连。
作为本实用新型的进一步改进，所述水解酸化池内设有填料支架，所述生物载体填料位于填料支架上。
作为本实用新型的进一步改进，所述沉淀池出水堰设在沉淀池的顶部，沉淀池进水管设在沉淀池出水堰的上方，中心筒位于沉淀池的中心。
本实用新型立体式一体化污水处理设备相对比传统一体化设备，将各功能池体纵向排列，置于室外，具有以下优点：
(1)大大节省了占地面积;设备结构更为紧凑;整体性更强;
(2)方便运行维护与管理;功能池体均设在地上，方便检修、运行维护，避免了传统地埋式一体化污水处理设备有问题难发现、发现问题难解决的弊端;
(3)由于设备为纵向一体布置，所以池体内部的臭味便于收集处理;
(4)省去了地上设备间，美观大方，与厂区其他建筑融为一体。
(5)应用更广泛。
