申请日2018.07.12
公开(公告)日2019.04.05
IPC分类号B01D36/04
摘要
本实用新型涉及污水处理技术领域，具体涉及一种环保高效污水离心处理装置;本实用新型提供了一种环保高效污水离心处理装置，污水从进水管通入进入U形管，较重的杂质在通过U形管时沉降至收集管内，便于收集处理，之后污水导入过滤筒内;转动电机通过齿轮转动带动过滤筒旋转，污水受到离心作用加速过滤，同时刮板在弹簧杆作用下，始终与过滤筒贴紧，过滤筒内壁与刮板发生相对作用，刮板将内壁上的杂质刮走，避免排水孔阻塞而降低过滤速度;完成过滤的污水通过隔板的通孔流入罐体底部，便于后续排放。
权利要求书

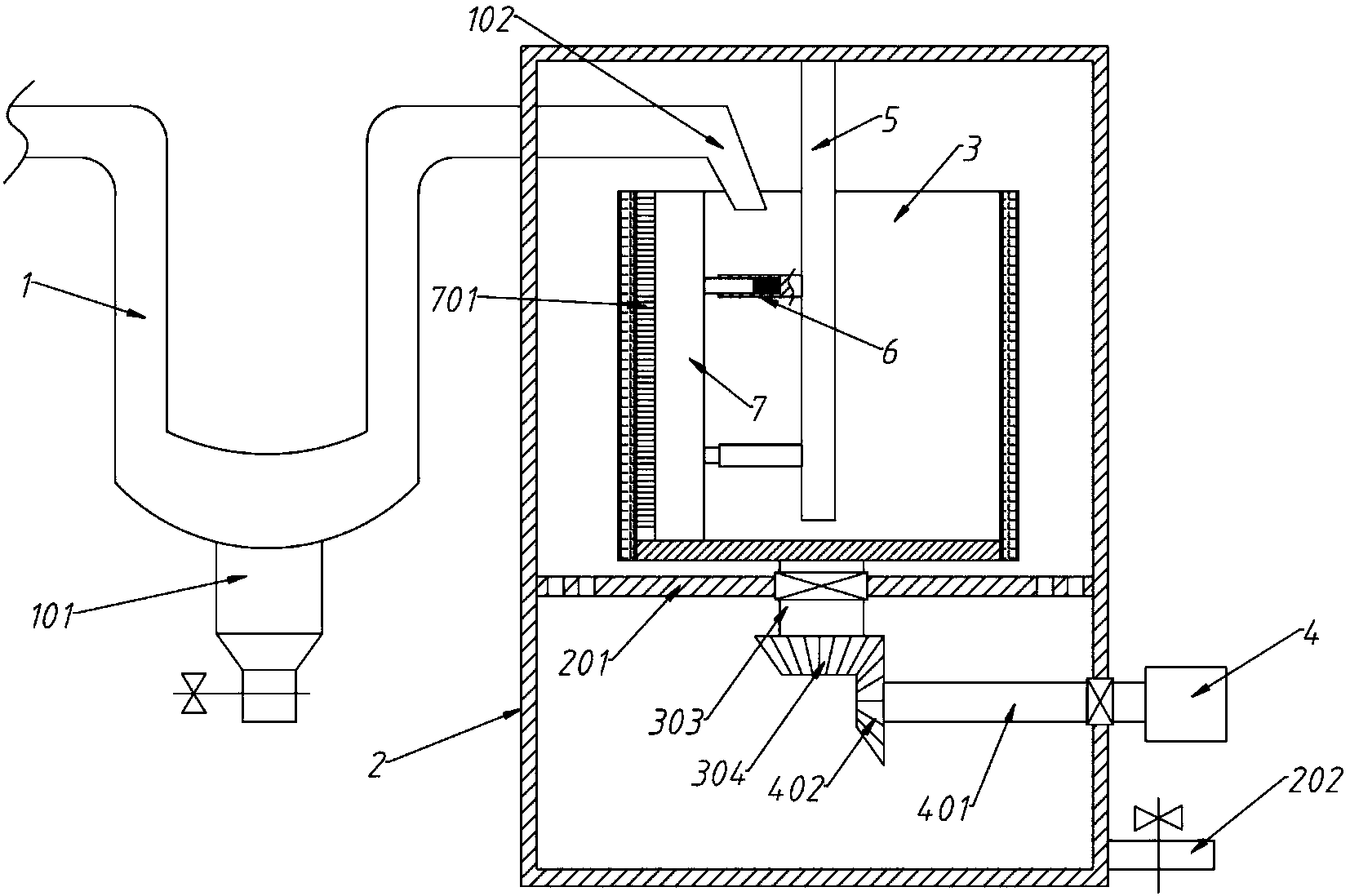

1.一种环保高效污水离心处理装置，其特征在于：包括U形管及罐体;所述罐体中部设置有隔板，隔板设置有通孔;所述隔板中心竖直转动连接有一号轴，一号轴顶端连接有过滤筒;所述过滤筒侧壁空心，并均匀加工有排水孔，侧壁内填充有活性炭包;所述一号轴底端穿过隔板并连接有一号锥齿轮，一号锥齿轮垂直啮合有二号锥齿轮，二号锥齿轮连接有水平的二号轴，二号轴穿出罐体并连接有转动电机;所述罐体顶部向下连接有三号轴，三号轴伸入到过滤筒内;所述三号轴通过弹簧杆连接有刮板，刮板贴紧过滤筒内壁;所述U形管底部连接有收集管;所述U形管一端连接有进水管，另一端伸入罐体并位于过滤筒上方。
2.根据权利要求1所述的一种环保高效污水离心处理装置，其特征在于：所述收集管设置有阀门。
3.根据权利要求1所述的一种环保高效污水离心处理装置，其特征在于：所述三号轴与过滤筒同轴心。
4.根据权利要求1所述的一种环保高效污水离心处理装置，其特征在于：所述通孔分布在隔板外圈。
5.根据权利要求1所述的一种环保高效污水离心处理装置，其特征在于：所述罐体底部连接有排水管，排水管设置有阀门。
6.根据权利要求1所述的一种环保高效污水离心处理装置，其特征在于：所述U形管另一端向下弯折，使出水口对应过滤筒内圈范围。
7.根据权利要求1所述的一种环保高效污水离心处理装置，其特征在于：所述刮板贴紧过滤筒内壁端设置有刷毛。
8.根据权利要求1所述的一种环保高效污水离心处理装置，其特征在于：所述过滤筒底部为实心板件。
说明书
一种环保高效污水离心处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种环保高效污水离心处理装置。
背景技术
随着时代和科技的发展，人民生活水平日益提高，人类对生存环境的要求也越来越高，水资源的污染已经成为社会最关注的问题之一，大量的污水排放，进一步破坏了水环境，特别是一些化工企业，污水在不经过处理的情况下直接排放到河道中，严重破坏了环境，影响了人们的生产和生活;现有的污水处理方式，采用过滤层进行过滤，由于过滤层孔隙较小，水过滤速度较慢，使污水处理满足不了要求。
实用新型内容
(一)解决的技术问题
本实用新型目的在于克服现有技术的不足，提供一种环保高效污水离心处理装置。
(二)技术方案
一种环保高效污水离心处理装置，包括U形管及罐体;所述罐体中部设置有隔板，隔板设置有通孔;所述隔板中心竖直转动连接有一号轴，一号轴顶端连接有过滤筒;所述过滤筒侧壁空心，并均匀加工有排水孔，侧壁内填充有活性炭包;所述一号轴底端穿过隔板并连接有一号锥齿轮，一号锥齿轮垂直啮合有二号锥齿轮，二号锥齿轮连接有水平的二号轴，二号轴穿出罐体并连接有转动电机;所述罐体顶部向下连接有三号轴，三号轴伸入到过滤筒内;所述三号轴通过弹簧杆连接有刮板，刮板贴紧过滤筒内壁;所述U形管底部连接有收集管;所述U形管一端连接有进水管，另一端伸入罐体并位于过滤筒上方。
优选的，所述收集管设置有阀门。
优选的，所述三号轴与过滤筒同轴心。
优选的，所述通孔分布在隔板外圈。
优选的，所述罐体底部连接有排水管，排水管设置有阀门。
优选的，所述U形管另一端向下弯折，使出水口对应过滤筒内圈范围。
优选的，所述刮板贴紧过滤筒内壁端设置有刷毛。
优选的，所述过滤筒底部为实心板件。
(三)有益效果
本实用新型提供了一种环保高效污水离心处理装置，污水从进水管通入进入U形管，较重的杂质在通过U形管时沉降至收集管内，便于收集处理，之后污水导入过滤筒内;转动电机通过齿轮转动带动过滤筒旋转，污水受到离心作用加速过滤，同时刮板在弹簧杆作用下，始终与过滤筒贴紧，过滤筒内壁与刮板发生相对作用，刮板将内壁上的杂质刮走，避免排水孔阻塞而降低过滤速度;完成过滤的污水通过隔板的通孔流入罐体底部，便于后续排放。
