申请日2018.07.12
公开(公告)日2019.03.26
IPC分类号C02F9/14
摘要
本实用新型公开了一种废水处理系统，包括污水收集池、快混槽、生物处理系统、沉淀槽、后段快混槽和回收水槽，所述污水收集池与所述快混槽相连，所述快混槽与浮除槽相连，所述浮除槽与所述生物处理系统相连，所述生物处理系统与沉淀槽相连，所述沉淀槽与所述后段快混槽相连，所述后段快混槽的输出端与所述后段浮除槽相连，所述后段浮除槽与所述回收水槽相连，所述回收水槽与输送泵相连;本实用新型通过快混槽对废水进行初步处理，再经浮除槽成型，将大部分的污泥进行分离出来，然后将废水进入到生物处理系统中进行有机物处理，再通过后段快混槽对废水再次处理，将残留的少量污泥分离处理，保证了废水处理结果，经过处理后的水可以直接投入生产中进行再次使用。
权利要求书

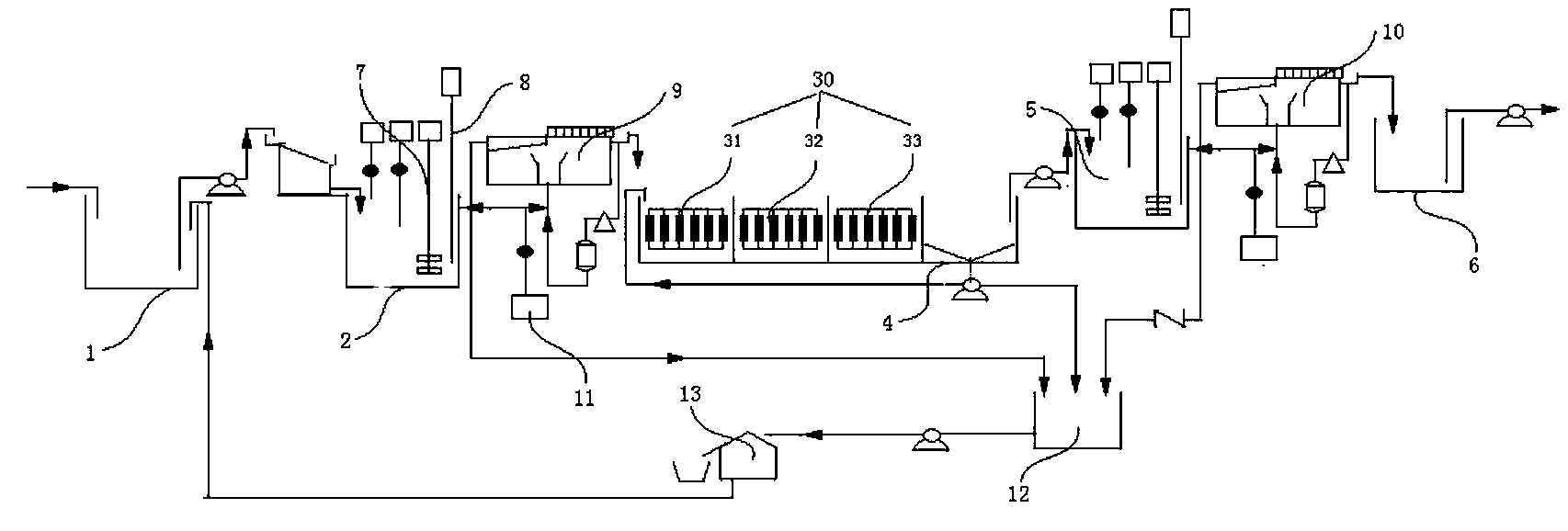

1.一种废水处理系统，包括污水收集池(1)、快混槽(2)、生物处理系统(3)、沉淀槽(4)、后段快混槽(5)和回收水槽(6)，其特征在于：所述污水收集池(1)的输出端与所述快混槽(2)的输入端相连，所述快混槽(2)的输出端与浮除槽(9)的输入端相连，所述浮除槽(9)的输出端与所述生物处理系统(3)相连，所述生物处理系统(3)与沉淀槽(4)的输入端相连，所述沉淀槽(4)的输出端与所述后段快混槽(5)的输入端相连，所述后段快混槽(5)的输出端与所述后段浮除槽(10)的输入端相连，所述后段浮除槽(10)的输出端与所述回收水槽(6)的输入端相连，所述回收水槽(6)的输出端与输送泵相连。
2.根据权利要求1所述的一种废水处理系统，其特征在于：所述快混槽(2)和所述后段快混槽(5)内均设置有搅拌装置(7)和PH计(8)，所述快混槽(2)和所述后段快混槽(5)上设置有净水剂和液碱添加口。
3.根据权利要求1所述的一种废水处理系统，其特征在于：所述浮除槽(9)和后段浮除槽(10)与污泥暂存槽(12)相连，所述污泥暂存槽(12)设于所述生物处理系统(3)的下方。
4.根据权利要求1所述的一种废水处理系统，其特征在于：所述生物处理系统(3)由第一生物槽(31)、第二生物槽(32)以及第三生物槽(33)依次相连而成。
5.根据权利要求3所述的一种废水处理系统，其特征在于：所述污泥暂存槽(12)通过输送泵与污泥脱水机(13)相连。
6.根据权利要求2所述的一种废水处理系统，其特征在于：所述快混槽(2)和所述后段快混槽(5)与药液桶(11)相连，所述药液桶(11)中的液位低于所述快混槽(2)和所述后段快混槽(5)中污泥的高度。
7.根据权利要求1所述的一种废水处理系统，其特征在于：所述生物处理系统(3)与鼓风机相连。
说明书
一种废水处理系统
技术领域
本实用新型涉及一种废水处理系统，具体地涉及纺织印染厂废水处理技术领域。
背景技术
在纺织中会产生大量的废水，含有大量染料、淀粉、纤维素、木质素、洗涤剂等有机物，以及碱、硫化物、各类盐类等无机物，由于现代工艺的快速发展，在纺织印染时添加大量的染色剂等更是使污水的处理难度加深，现有的纺织污水处理，在处理时添加了一些化学品，造成了水源的二次污染，或者对污水的处理根本不达标。
废水中含有的有机污染物无法完全净化，处理后的废水仅仅达到排放标准，很难将回收的水进行循环利用，造成浪费。
实用新型内容
本实用新型的目的是针对现有技术存在的不足，提供一种通过液碱中和废水以及生物槽处理的废水处理系统。
为实现上述目的，本实用新型提供了一种废水处理系统，包括污水收集池、快混槽、生物处理系统、沉淀槽、后段快混槽和回收水槽，所述污水收集池的输出端与所述快混槽的输入端相连，所述快混槽的输出端与浮除槽的输入端相连，所述浮除槽的输出端与所述生物处理系统相连，所述生物处理系统与沉淀槽的输入端相连，所述沉淀槽的输出端与所述后段快混槽的输入端相连，所述后段快混槽的输出端与所述后段浮除槽的输入端相连，所述后段浮除槽的输出端与所述回收水槽的输入端相连，所述回收水槽的输出端与输送泵相连。
作为上述方案的进一步改进，所述快混槽和所述后段快混槽内均设置有搅拌装置和PH计，所述快混槽和所述后段快混槽上设置有净水剂和液碱添加口。
作为上述方案的进一步改进，所述浮除槽和后段浮除槽与污泥暂存槽相连，所述污泥暂存槽设于所述生物处理系统的下方。
作为上述方案的进一步改进，所述生物处理系统由第一生物槽、第二生物槽以及第三生物槽依次相连而成。
作为上述方案的进一步改进，所述污泥暂存槽通过输送泵与污泥脱水机相连。
作为上述方案的进一步改进，所述快混槽和所述后段快混槽与药液桶相连，所述药液桶中的液位低于所述快混槽和所述后段快混槽中污泥的高度。
作为上述方案的进一步改进，所述生物处理系统与鼓风机相连。
本实用新型的有益效果为：这种废水处理系统通过快混槽对废水进行初步处理，再经浮除槽成型，将大部分的污泥进行分离出来，然后将废水进入到生物处理系统中进行有机物处理，再通过后段快混槽对废水再次处理，将残留的少量污泥分离处理，保证了废水处理结果，经过处理后的水可以直接投入生产中进行再次使用。
