申请日2018.07.12
公开(公告)日2019.04.09
IPC分类号E04C1/41
摘要
本实用新型公开了一种用污泥制成的混合保温砖，包括污泥混合砖主体，所述污泥混合砖主体内部固定连接有聚四氟乙烯涂层，且聚四氟乙烯涂层内部安装有塑料泡沫保温板，所述塑料泡沫保温板内部前方连接有防护套环，且防护套环后侧内部安装有定位套环，所述定位套环后侧外部连接有塑料泡沫保温板，且塑料泡沫保温板内部安装有抗压弹簧，所述抗压弹簧前后两端均连接有塑料泡沫保温板，且塑料泡沫保温板内部安装有保温泡棉。该用污泥制成的混合保温砖采用多种混合材料，可以有效提高本污泥砖的隔热保温效果，塑料泡沫保温板在污泥砖挤压成型时不会产生变形的情况，本污泥砖在进行烧制时不会产生塑料泡沫保温板被高温损坏的情况。
权利要求书

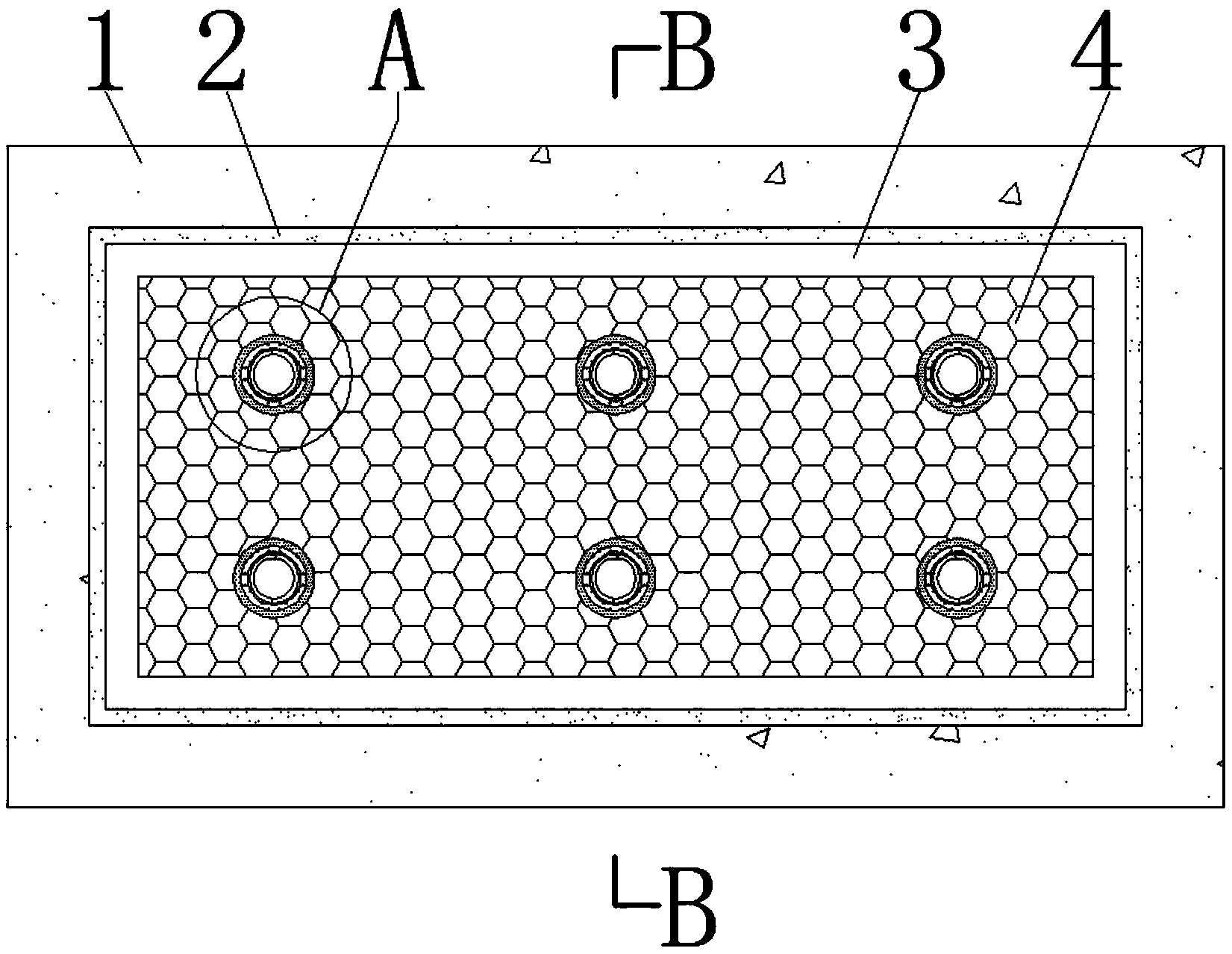

1.一种用污泥制成的混合保温砖，包括污泥混合砖主体(1)，其特征在于：所述污泥混合砖主体(1)内部固定连接有聚四氟乙烯涂层(2)，且聚四氟乙烯涂层(2)内部安装有塑料泡沫保温板(3)，所述塑料泡沫保温板(3)内部前方连接有防护套环(5)，且防护套环(5)后侧内部安装有定位套环(7)，所述定位套环(7)后侧外部连接有塑料泡沫保温板(3)，且塑料泡沫保温板(3)内部安装有抗压弹簧(6)，所述抗压弹簧(6)前后两端均连接有塑料泡沫保温板(3)，且塑料泡沫保温板(3)内部安装有保温泡棉(4)。
2.根据权利要求1所述的一种用污泥制成的混合保温砖，其特征在于：所述塑料泡沫保温板(3)为双层真空结构，且塑料泡沫保温板(3)的横向平分线与竖向平分线均与污泥混合砖主体(1)的横向平分线与竖向平分线重合。
3.根据权利要求1所述的一种用污泥制成的混合保温砖，其特征在于：所述保温泡棉(4)为蜂窝形结构，且保温泡棉(4)通过热压与塑料泡沫保温板(3)成固定结构。
4.根据权利要求1所述的一种用污泥制成的混合保温砖，其特征在于：所述防护套环(5)、抗压弹簧(6)和定位套环(7)均设置有至少6个，且防护套环(5)和定位套环(7)的宽度之和大于塑料泡沫保温板(3)内部宽度。
5.根据权利要求1所述的一种用污泥制成的混合保温砖，其特征在于：所述定位套环(7)内径等于抗压弹簧(6)外径，且定位套环(7)外径等于防护套环(5)内径。
说明书
一种用污泥制成的混合保温砖
技术领域
本实用新型涉及污泥砖技术领域，具体为一种用污泥制成的混合保温砖。
背景技术
污泥中含有大量的有机物和丰富的氮、磷等营养物质，任意排入水体将会大量消耗水体中的氧，导致水体水质恶化，严重影响水生物的生存污泥综合利用，是污泥经过处理，以达到减量化、稳定化和无害化，然后加以利用，污泥可以制砖，污泥制砖的方法主要有两种：—种是用干化污泥直接制砖，另—种是用污泥焚烧灰渣制砖，污泥制砖的过程中需要进行挤压定型和烧制。
常用的污泥砖存在污泥实心砖结构较为单一，隔热效果略有不足，保温效果有待提高的情况。
实用新型内容
本实用新型的目的在于提供一种用污泥制成的混合保温砖，以解决上述背景技术中提出的常用的污泥砖存在污泥实心砖结构较为单一，隔热效果略有不足，保温效果有待提高的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用污泥制成的混合保温砖，包括污泥混合砖主体，所述污泥混合砖主体内部固定连接有聚四氟乙烯涂层，且聚四氟乙烯涂层内部安装有塑料泡沫保温板，所述塑料泡沫保温板内部前方连接有防护套环，且防护套环后侧内部安装有定位套环，所述定位套环后侧外部连接有塑料泡沫保温板，且塑料泡沫保温板内部安装有抗压弹簧，所述抗压弹簧前后两端均连接有塑料泡沫保温板，且塑料泡沫保温板内部安装有保温泡棉。
优选的，所述塑料泡沫保温板为双层真空结构，且塑料泡沫保温板的横向平分线与竖向平分线均与污泥混合砖主体的横向平分线与竖向平分线重合。
优选的，所述保温泡棉为蜂窝形结构，且保温泡棉通过热压与塑料泡沫保温板成固定结构。
优选的，所述防护套环、抗压弹簧和定位套环均设置有至少6个，且防护套环和定位套环的宽度之和大于塑料泡沫保温板内部宽度。
优选的，所述定位套环内径等于抗压弹簧外径，且定位套环外径等于防护套环内径。
与现有技术相比，本实用新型的有益效果是：该用污泥制成的混合保温砖采用多种混合材料，可以有效提高本污泥砖的隔热保温效果。本用污泥制成的混合保温砖内部包含有塑料泡沫保温板，塑胶泡沫具有良好的抗压性能，则塑料泡沫保温板在污泥砖挤压成型时不会产生变形的情况，本用污泥制成的混合保温砖的塑料泡沫保温板外部涂刷有聚四氟乙烯涂层，因聚四氟乙烯具有良好的耐高温性能，则令本污泥砖在进行烧制时不会产生塑料泡沫保温板被高温损坏的情况。
