申请日2018.04.10
公开(公告)日2019.04.05
IPC分类号C02F11/00; B01D53/18
摘要
本实用新型公开了一种污泥处理管路结构，包括酸气管道，铺设于污泥处理池的底部，所述酸气管道为网状结构，包括至少一酸气入口、至少一气流入口以及多个排气孔。本实用新型的污泥处理管路结构，在反应过程中无需搅拌以促进反应的进行，盐酸由底部向上渗透并通过增压系统促进反应的进行，有效的提高了反应速度。
权利要求书
1.一种污泥处理管路结构，其特征在于，包括酸气管道，铺设于污泥处理池的底部，所述酸气管道为网状结构，包括至少一酸气入口、至少一气流入口以及多个排气孔;
所述酸气管道设有多根管体，所述排气孔设于每一所述管体的两侧;
每一所述排气孔的开口方向朝上，且与水平面的夹角为30°-85°。
2.根据权利要求1所述的污泥处理管路结构，其特征在于，每一所述排气孔与水平面的夹角为45°。
说明书
一种污泥处理管路结构
技术领域
本实用新型涉及含有金属或金属离子的污泥处理、环保设备等领域，具体为一种污泥处理管路结构。
背景技术
在环保领域中，污泥处理是其中比较重要的一环。通常情况下，污泥是由原废水中的固体物质和在废水处理过程中所产生的固体物质组成的，一般情况下污泥中包括固体的金属物或者含有金属化合物，如铝、铜。污泥处理是对污泥进行减量化、稳定化和无害化处理的过程。污水处理程度越高，就会产生越多的污泥残余物需要加以处理。
目前，存在多种污泥处理系统，这些系统通常是利用酸、碱或者微生物与污泥中的对应成分进行反应，而在反应过程中，通常需要不断的搅拌，以使反应物充分混合。然而，在反应进行过程中，通常反应物或者生成物通常会存在有害气体，而且气味较大，严重影响工作人员的身体健康和破坏周围空气环境。
实用新型内容
本实用新型的目的是：提供一种污泥处理管路结构，以解决现有技术中至少一种技术问题。

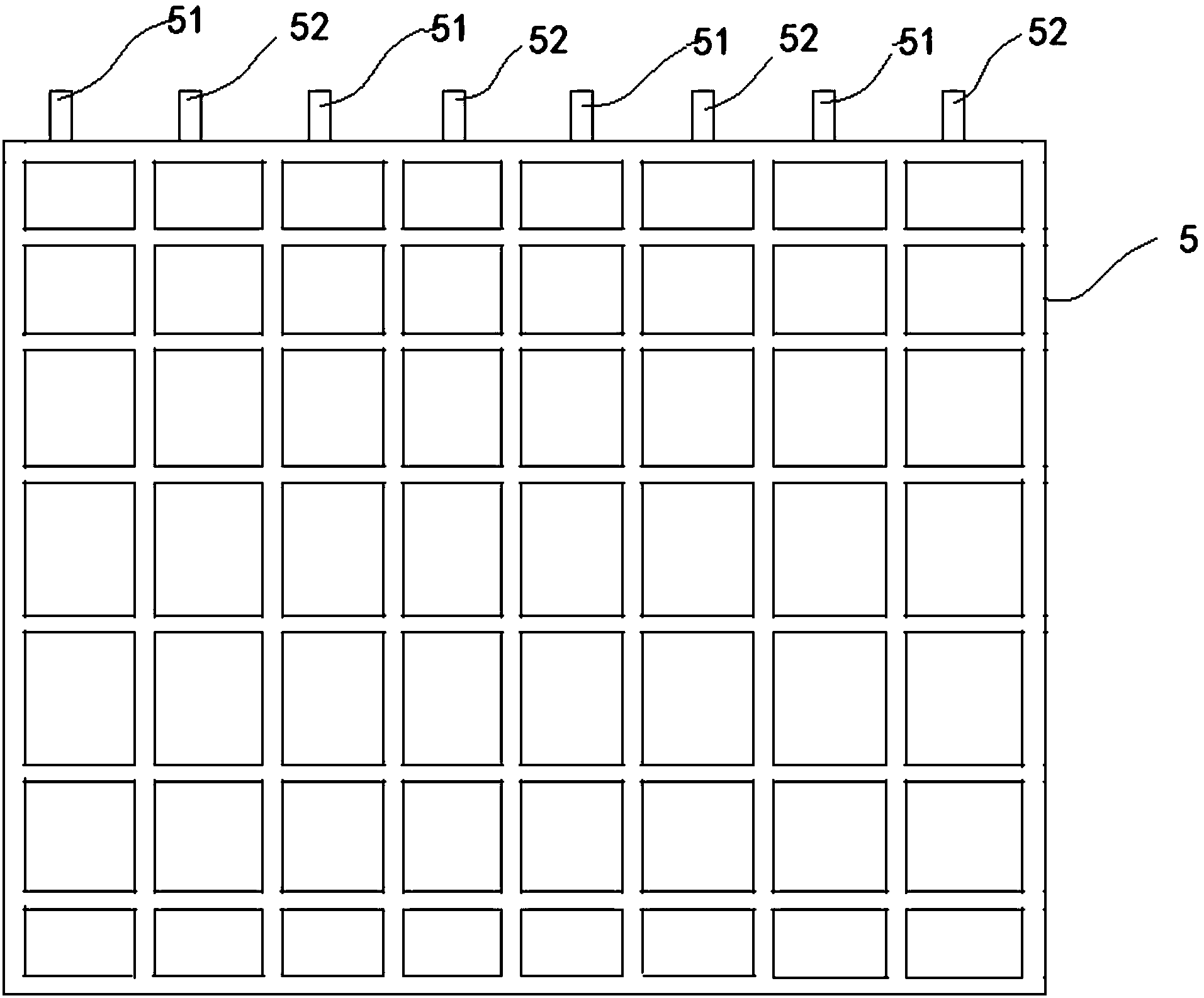

实现上述目的的技术方案是：一种污泥处理管路结构，包括酸气管道，铺设于污泥处理池的底部，所述酸气管道为网状结构，包括至少一酸气入口、至少一气流入口以及多个排气孔。
进一步的，所述酸气管道设有多根管体，所述排气孔设于每一所述管体的两侧。
进一步的，每一所述排气孔的开口方向朝上，且与水平面的夹角为30°-85°。
进一步的，每一所述排气孔与水平面的夹角为45°。
本实用新型的优点是：本实用新型的污泥处理管路结构，在反应过程中无需搅拌以促进反应的进行，盐酸由底部向上渗透并通过增压系统促进反应的进行，有效的提高了反应速度。
