申请日2018.04.09
公开(公告)日2019.01.18
IPC分类号C02F11/13
摘要
本实用新型涉及一种污泥低温高效干燥机，包括烘干室、设置于所述烘干室内的冷凝器和设置于所述烘干室外的蒸发器，所述冷凝器的输出端与蒸发器的输入端通过第一管道连接，所述蒸发器的输出端与冷凝器的输入端通过第二管道连接形成循环管道，所述第一管道上串联有压缩机，所述第二管道上串联有阀门。通过蒸发、冷凝的热能传递现象，将蒸发器与冷凝器组合使用构成一种热量提升装置，并以压缩机作为能量跃迁补偿，使之能够持续从低温向高温输送热能，且其本身消耗的能量仅为供热量的四分之一或更低，所能达到的加热烘干效果更佳优异。同时不产生有害物质的排放物，更有利于环境保护。
权利要求书
1.一种污泥低温高效干燥机，其特征在于：包括烘干室、设置于所述烘干室内的冷凝器和设置于所述烘干室外的蒸发器，所述冷凝器的输出端与蒸发器的输入端通过第一管道连接，所述蒸发器的输出端与冷凝器的输入端通过第二管道连接形成循环管道，所述第一管道上串联有压缩机，所述第二管道上串联有阀门。
2.根据权利要求1所述污泥低温高效干燥机，其特征在于：所述第一管道上，蒸发器的输出端与压缩机之间还串联有气液分离器。
3.根据权利要求1所述污泥低温高效干燥机，其特征在于：所述第二管道上，冷凝器的输出端与阀门之间还串联有储液罐。
4.根据权利要求1所述污泥低温高效干燥机，其特征在于：所述阀门包括膨胀阀或节流阀中的一种。
5.根据权利要求1-4任意一项所述污泥低温高效干燥机，其特征在于：还包括操作控制器，所述操作控制器分别与冷凝器、蒸发器、压缩机、阀门、气液分离器和储液罐电连接。
说明书
一种污泥低温高效干燥机
技术领域
本实用新型涉及污泥烘干领域，特别是涉及一种污泥低温高效干燥机。
背景技术
污泥烘干机适用于城市污泥干化。污泥的干化处理，使污泥农用、作为燃料使用、焚烧乃至为减少填埋场地等处理方法成为可能。
现有污泥烘干机主要由引风机、打散装置、带式上料机、进料机、回转滚筒、热源、带式出料机、卸料器和配电柜构成。因此单通道污泥烘干机的工作区包括出料区、倾斜扬料板区、清理区、导料区构成。其中热源主要以电能发热、燃气发热、燃煤发热几种，加热消耗能源大，且伴随有害物质排放，虽能干燥污泥但更加破坏环境、浪费资源。
实用新型内容

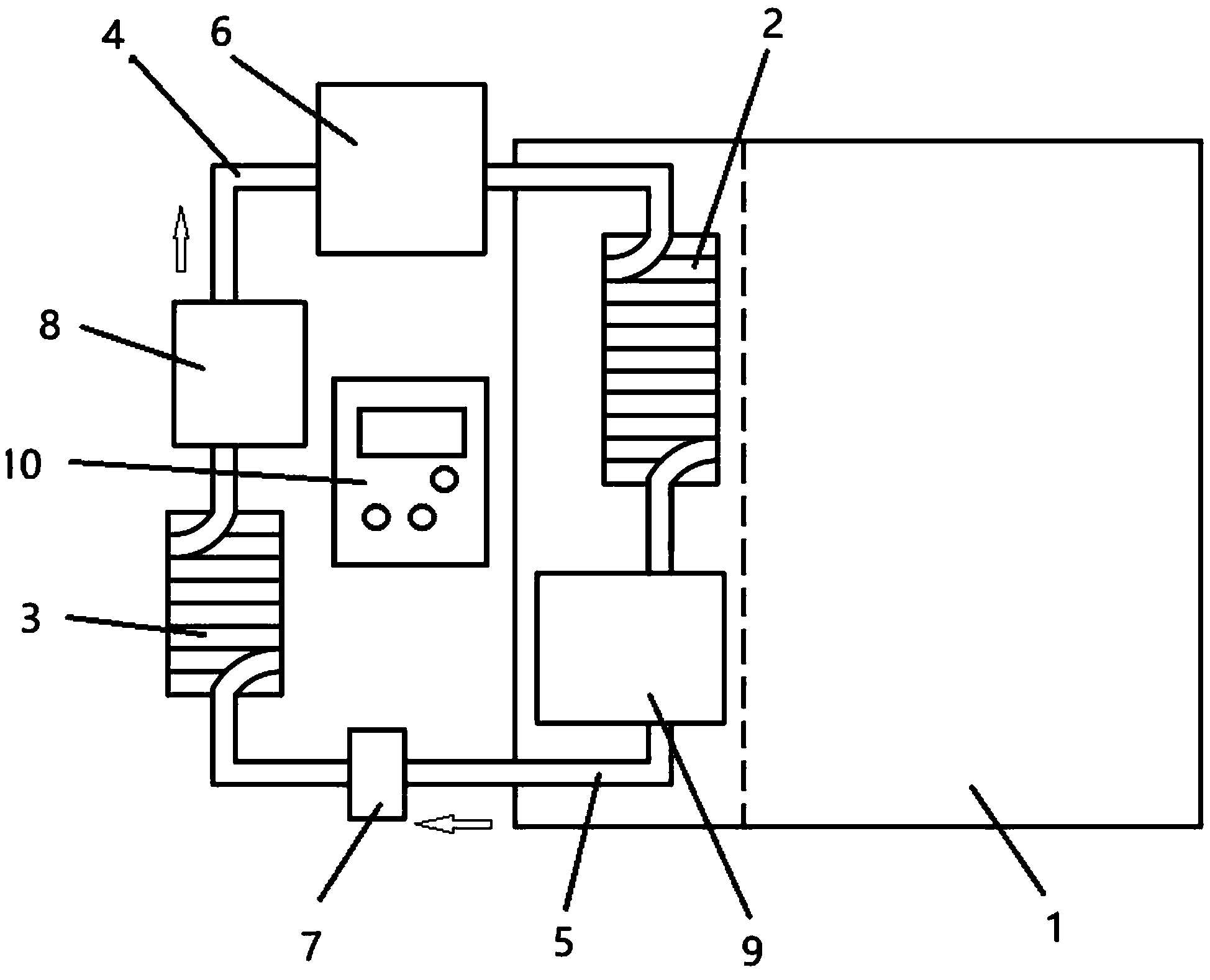

为解决上述问题，本实用新型采用如下技术方案：一种污泥低温高效干燥机，包括烘干室、设置于所述烘干室内的冷凝器和设置于所述烘干室外的蒸发器，所述冷凝器的输出端与蒸发器的输入端通过第一管道连接，所述蒸发器的输出端与冷凝器的输入端通过第二管道连接形成循环管道，所述第一管道上串联有压缩机，所述第二管道上串联有阀门。
进一步的，所述第一管道上，蒸发器的输出端与压缩机之间还串联有气液分离器。
进一步的，所述第二管道上，冷凝器的输出端与阀门之间还串联有储液罐。
进一步的，所述阀门包括膨胀阀或节流阀中的一种。
进一步的，还包括操作控制器，所述操作控制器分别与冷凝器、蒸发器、压缩机、阀门、气液分离器和储液罐电连接。
本实用新型的工作原理为：作为自然界的现象，正如水由高处流向低处那样，热量也总是从高温流向低温。但人们可以创造机器，如同把水从低处提升到高处而采用水泵那样，采用压缩机可以把热量从低温抽吸到高温。所以实质上压缩机是一种热量提升装置，它本身消耗一部分能量，把环境介质中贮存的能量加以挖掘，提高温位进行利用，而整个压缩机装置所消耗的功仅为供热量的四分之一或更低，本实用新型提供的污泥干燥机主要由压缩机、蒸发器、冷凝器和阀门组成：压缩机起着压缩和输送循环工质(即水等易于传到温度的液体介质)从蒸发器的低温低压处到冷凝器的高温高压处的作用，是干燥机系统的核心。蒸发器是输出冷量的设备，它的作用是使经阀门流入的循环工质蒸发，以吸收被冷却物体的热量，达到制冷的目的;在该干燥机中，蒸发器吸收的被冷却物体为外界的常温空气，通过吸收外界空气中的热能对循环工质升温加热，将其附近的高湿空气中的水气冷凝成水，使附近环境空气干燥再吸收烘干室内的污泥中的水分。冷凝器是输出热量的设备，从蒸发器中吸收的热量连同压缩机消耗功所转化的热量通过第一关到输入冷凝器，在冷凝器中被冷却介质(室温空气)带走，达到制热的目的，给烘干室的空气加热。膨胀阀或节流阀对循环工质起到节流降压作用，并调节进入蒸发器的循环工质流量，工质在蒸发器中蒸发吸热。压缩机所消耗的功(电能)起到补偿作用，使循环工质不断地从低温环境中吸热，并向高温环境放热，周而往复地进行循环。气液分离器通过分离出未充分气化蒸发的循环工质提高压缩机以及冷凝器的工作效率，避免对温度有影响的未蒸发冷水流入冷凝器逆向传导热能。储液罐的作用为防止循环工质在循环过程中损耗过大补给不足的问题。
本实用新型的有益效果为：通过蒸发、冷凝的热能传递现象，将蒸发器与冷凝器组合使用构成一种热量提升装置，并以压缩机作为能量跃迁补偿，使之能够持续从低温向高温输送热能，且其本身消耗的能量仅为供热量的四分之一或更低，所能达到的加热烘干效果更佳优异。同时不产生有害物质的排放物，更有利于环境保护。
