申请日2018.04.09
公开(公告)日2019.01.18
IPC分类号B01D29/03; B01D29/64; B01D29/86; B01D29/90; C02F9/04
摘要
本实用新型公开了一种防堵塞的处理污水用过滤机，属于污水过滤设备技术领域，用于解决现有的过滤设备在过滤污水时产生的大块杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢的问题。包括箱体，所述箱体的顶部设有进水口，箱体内设有导流腔，导流腔的中部设有与进水口相连的引流口，导流腔的底部设有若干导流孔，导流腔的下方设有搅拌组件，搅拌组件的下方设有清理组件;所述清理组件包括电动伸缩杆、第一滑槽、底板，第一滑槽设置在箱体的内壁上，底板包括横板和竖板，且底板的截面呈T形，电动伸缩杆与横板连接;竖板的两侧分别设有刮刀，竖板的底部设有清洁杆，过滤网的下部设有出水口。
权利要求书

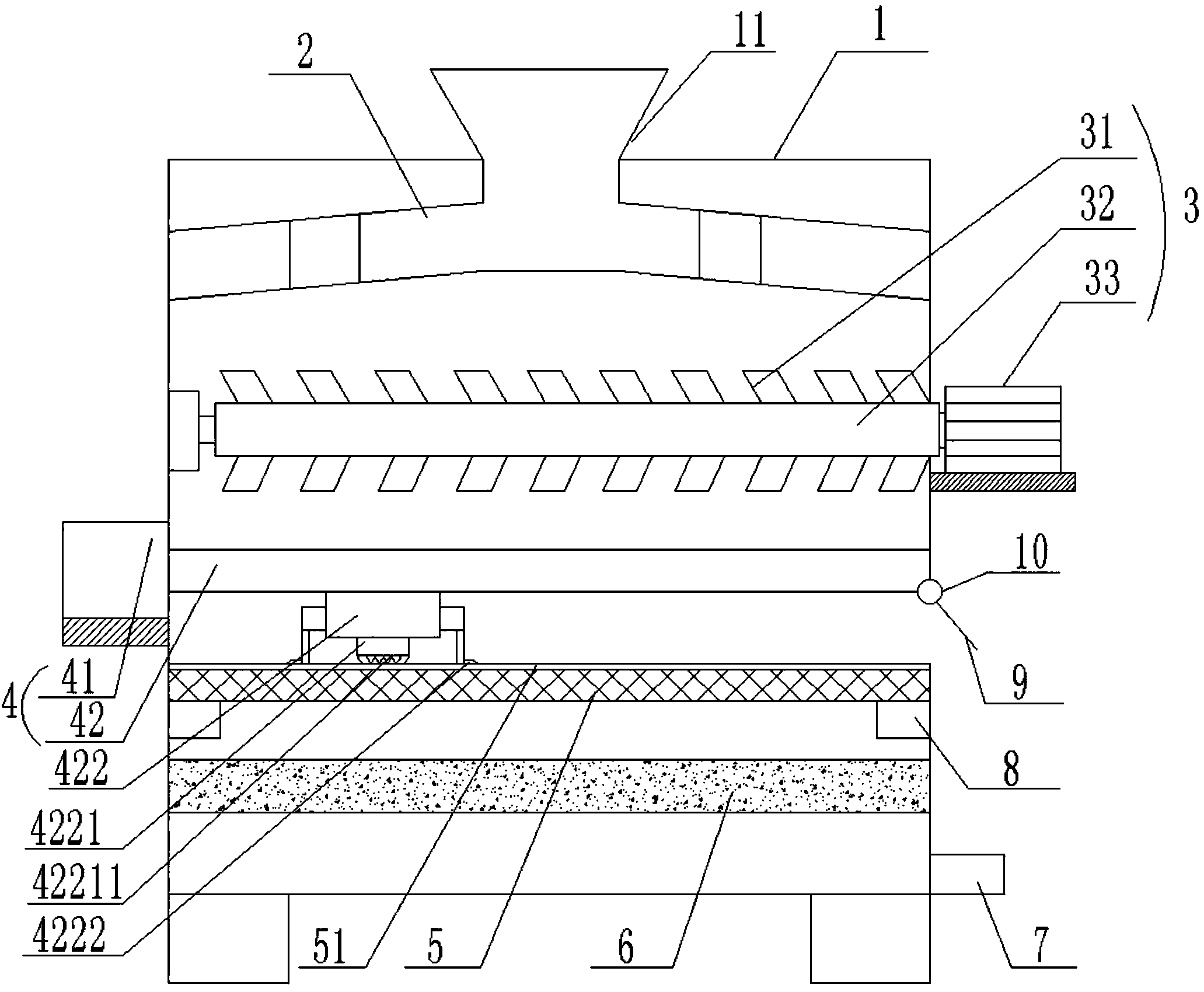

1.一种防堵塞的处理污水用过滤机，包括箱体(1)，其特征在于，所述箱体(1)的顶部设有进水口，箱体(1)内设有导流腔(2)，导流腔(2)的中部设有与进水口相连的引流口，导流腔(2)的截面呈拱形，导流腔(2)的底部设有若干导流孔，导流腔(2)的下方设有搅拌组件(3)，搅拌组件(3)的下方设有清理组件(4);
所述清理组件(4)包括电动伸缩杆(41)、第一滑槽(42)、底板(43)，第一滑槽(42)设置在箱体(1)的内壁上，底板(43)包括横板(421)和竖板(422)，且底板(43)的截面呈T形，横板(421)的两端分别与第一滑槽(42)滑动连接，电动伸缩杆(41)与横板(421)连接;竖板(422)的两侧分别设有刮刀(4222)，竖板(422)的底部设有清洁杆(4221);清洁杆(4221)的下方设有过滤网(5)，过滤网(5)的下部设有出水口(7)。
2.如权利要求1所述的一种防堵塞的处理污水用过滤机，其特征在于，所述搅拌组件(3)包括电机(33)、转轴(32)和搅拌桨(31)，搅拌桨(31)设置在转轴(32)上，转轴(32)与电机(33)电连接。
3.如权利要求1所述的一种防堵塞的处理污水用过滤机，其特征在于，所述过滤网(5)的上表面的两侧设有第二滑槽(51)，所述刮刀(4222)的两端设置在第二滑槽(51)内，且与第二滑槽(51)滑动连接。
4.如权利要求1所述的一种防堵塞的处理污水用过滤机，其特征在于，所述箱体(1)的侧壁上设有用于清理杂质的第一箱门(9)，所述第一箱门(9)设置在过滤网(5)的上方，所述第一箱门(9)的顶部与箱体(1)之间通过合页(10)连接。
5.如权利要求1所述的一种防堵塞的处理污水用过滤机，其特征在于，所述过滤网(5)下方设有碳酸钙滤料层(6)。
6.如权利要求1所述的一种防堵塞的处理污水用过滤机，其特征在于，在与过滤网(5)相对的箱体(1)侧壁上设有用于拆卸过滤网(5)用的第二箱门。
7.如权利要求1所述的一种防堵塞的处理污水用过滤机，其特征在于，所述清洁杆(4221)的底部设有轻质毛刷球(42211)。
说明书
一种防堵塞的处理污水用过滤机
技术领域
本实用新型涉及污水过滤设备技术领域，具体涉及一种防堵塞的处理污水用过滤机。
背景技术
随着国家对环境保护的逐渐重视，国家在不断的加大环境保护的执法力度，现在很多企业在生产过程中会产生很多污水，污水中不仅有很多生活垃圾，还有很多重金属污染，如果不加处理直接排放到河流中不仅妨碍水体自净而且危害鱼类和其它水生生物。所以需要对污水进行过滤处理，达标后在排放，以确保企业在生产过程中产生的水不会污染环境。
现有的过滤设备基本上可以解决上述问题，但是现有的过滤设备过滤污水时产生的杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢。
如何现有的过滤设备在过滤污水时产生的大块杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢的问题，成为本领域技术人员研究的方向。
实用新型内容
为了解决现有的过滤设备在过滤污水时产生的大块杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢的问题，本实用新型提供一种防堵塞的处理污水用过滤机。
为解决上述技术问题，本实用新型提供以下技术方案：
一种防堵塞的处理污水用过滤机，包括箱体，所述箱体的顶部设有进水口，箱体内设有导流腔，导流腔的中部设有与进水口相连的引流口，导流腔的截面呈拱形，导流腔的底部设有若干导流孔，导流腔的下方设有搅拌组件，搅拌组件的下方设有清理组件;
所述清理组件包括电动伸缩杆、第一滑槽、底板，第一滑槽设置在箱体的内壁上，底板包括横板和竖板，且底板的截面呈T形，横板的两端分别与第一滑槽滑动连接，电动伸缩杆与横板连接;竖板的两侧分别设有刮刀，竖板的底部设有清洁杆;清洁杆的下方设有过滤网，过滤网的下部设有出水口。
本实用新型的防堵塞的处理污水用过滤机在工作时，含有杂质的污水从进水口进入到导流腔中，经过导流腔的底部设有的导流孔下落，启动搅拌组件进行搅拌，搅拌组件使得污水中的杂质和水分离，杂质充分的吸附在过滤网上，过滤网的底部设有重力传感器，当过滤网上的有大块的杂质时，大块的杂质会使得过滤效果会变差，过滤网上的污水也会增多，当过滤网上的重力超过重力传感器中预设的值时，重力传感器会启动电动伸缩杆，电动伸缩杆带动底板在第一滑槽内运动，底板带动清洁杆和刮刀做直线运动，刮刀可以把缠绕在过滤网上的杂质切断，清洁杆把杂质推走，使得过滤网上积存的污水继续进行过滤后排出，及时清理了过滤网上在过滤时产生的大块杂质，解决了现有的过滤设备在过滤污水时产生的大块杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢的问题。
进一步地，所述搅拌组件包括电机、转轴和搅拌桨，搅拌桨设置在转轴上，转轴与电机电连接。
进一步地，所述过滤网的上表面的两侧设有第二滑槽，所述刮刀的两端设置在第二滑槽内，且与第二滑槽滑动连接，刮刀设置在第二滑槽内，不容易与过滤网上表面接触，保护刮刀也保护了过滤网。
进一步地，所述箱体的侧壁上设有用于清理杂质的第一箱门，所述第一箱门设置在过滤网的上方，所述第一箱门的顶部与箱体之间通过合页连接，清洁杆和刮刀把过滤网上的杂质从第一箱门推走。
进一步地，所述过滤网下方设有碳酸钙滤料层，可以过滤掉水中的重金属，调节PH值，降低水的总硬度。
进一步地，在与过滤网相对的箱体侧壁上设有用于拆卸过滤网用的第二箱门，便于清洗和维修过滤网。
进一步地，所述清洁杆的底部设有轻质毛刷球，可以更进一步的清理过滤网上的杂质。
本实用新型与现有技术相比具有的有益效果是：
1、本实用新型的防堵塞的处理污水用过滤机使得污水在进水口进入后，通过搅拌组件进行搅拌，搅拌组件使得污水中的杂质和水分离，杂质充分的吸附在过滤网上，过滤网的底部设有重力传感器，当过滤网上的重力超过重力传感器中预设的值时，重力传感器会启动电动伸缩杆，电动伸缩杆带动底板在第一滑槽内运动，底板带动清洁杆和刮刀做直线运动，刮刀可以把缠绕在过滤网上的杂质切断，清洁杆把杂质推走，使得过滤网上积存的污水继续进行过滤后排出，及时清理了过滤网上在过滤时产生的大块杂质，解决了现有的过滤设备在过滤污水时产生的大块杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢的问题。
2、本实用新型的处理污水用新型过滤机在进水口的下部设有导流腔，含有杂质的污水从进水口进入到导流腔中，经过导流腔的底部设有的导流孔下落，导流腔使得污水更均匀的下落到搅拌组件上，提高了搅拌效率和质量，有利于搅拌组件使得污水中的杂质和水分离。
3、本实用新型的过滤网的上表面的两侧设有第二滑槽，所述刮刀的两端设置在滑槽内，且与滑槽滑动连接，刮刀设置在滑槽内，不容易与过滤网上表面接触，保护刮刀也保护了过滤网。
4、本实用新型的箱体的侧壁上设有用于清理杂质的第一箱门，所述第一箱门设置在过滤网的上方，所述第一箱门的顶部与箱体之间通过合页连接，清洁杆和刮刀把过滤网上的杂质从第一箱门推走。
