申请日2019.01.02
公开(公告)日2019.04.12
IPC分类号B01D21/01; B01D21/02; B01D21/24
摘要
本发明公开了一种处理污水用斜板沉淀池，包括絮凝反应池、沉淀池和污泥池，所述絮凝反应池的上端固定有电机，所述絮凝反应池右侧的底部与沉淀池通过污水排出管相连通，所述沉淀池由上而下依次固定有收泥槽、斜板、配水管、气室和污泥斗，所述气室通过曝气管与气体发生装置相连接，所述气室内设有污泥吸取管和污泥排出管，所述污泥口与输泥管相连通，所述沉淀池的右侧设有污泥池，所述收泥槽通过输泥管将污泥排进污泥池中。本发明设有絮凝反应池，在电机的搅拌下能形成较大的絮凝体;沉淀池中的斜板能缩短絮凝体沉降距离，沉淀效果好;在气室的作用下污泥不断的被排到收泥槽中;本发明结构简单，运行稳定、维护少、投资少、见效快、排泥效率高。
权利要求书

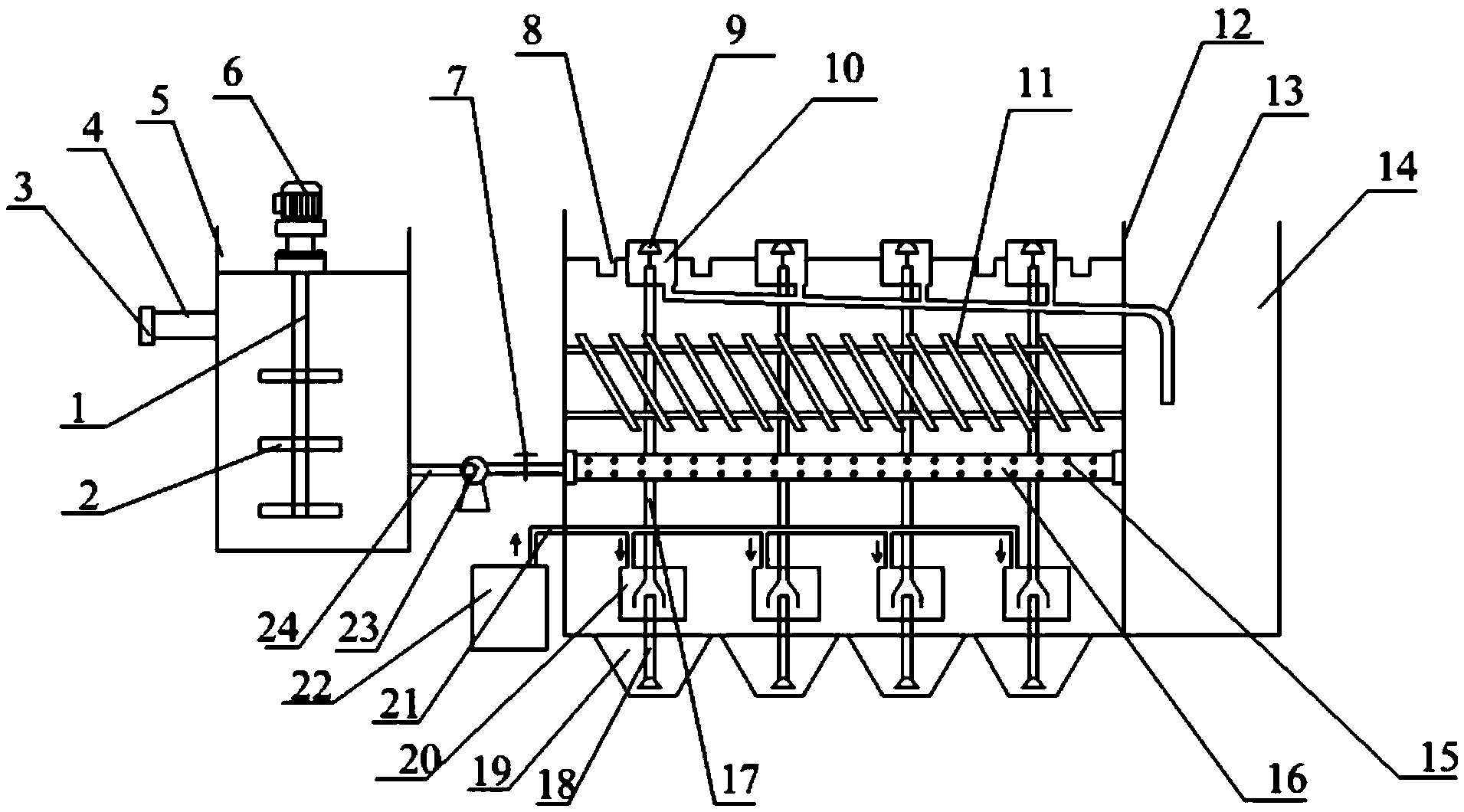

1.一种处理污水用斜板沉淀池，包括絮凝反应池(5)、沉淀池(12)和污泥池(14)，其特征在于：所述絮凝反应池(5)的左上端设有加药管(4)，所述加药管(4)的端部设有法兰(3)，所述絮凝反应池(5)的上端固定有电机(6)，所述电机(6)的输出轴焊接有搅拌杆(1)，所述搅拌杆(1)上设有搅拌叶片(2)，所述絮凝反应池(5)右侧的底部与沉淀池(12)通过污水排出管(24)相连通，所述污水排出管(24)上设有水泵(23)和阀门(7)，所述沉淀池(12)的最上端设有出水堰(8)，所述沉淀池(12)由上而下依次固定有收泥槽(10)、斜板(11)、配水管(16)、气室(20)和污泥斗(19)，所述配水管(16)与污水排出管(24)相连通，所述配水管上(16)设有均匀分布的配水孔(15)，所述气室(20)通过曝气管(21)与气体发生装置(22)相连接，所述气室(20)内设有污泥吸取管(18)和污泥排出管(17)，所述污泥排出管(17)的上端与收泥槽(10)相连通，所述污泥排出管(17)的上端还设有挡泥板(9)，所述收泥槽(10)的底部设有污泥口，所述污泥口与输泥管(13)相连通，所述沉淀池(12)的右侧设有污泥池(14)，所述收泥槽(10)通过输泥管(13)将污泥排进污泥池(14)中。
2.根据权利要求1所述的一种处理污水 用斜板沉淀池，其特征在于，所述污泥斗(19)成锥形，紧密排布在沉淀池(12)的底部。
3.根据权利要求1所述的一种处理污水用斜板沉淀池，其特征在于，所述斜板(11)与水平面之间的夹角为60°。
4.根据权利要求1所述的一种处理污水用斜板沉淀池，其特征在于，所述输泥管(13)倾斜设置，呈左高右低的状态，所述输泥管(13)水平向下倾斜的角度为10°～20°。
5.根据权利要求1所述的一种处理污水用斜板沉淀池，其特征在于，所述电机(6)为减速电机。
说明书
一种处理污水用斜板沉淀池
技术领域
本发明涉及污水处理技术领域，尤其是一种处理污水用斜板沉淀池。
背景技术
随着经济的发展和政府对环保的提倡，人们的环保意识逐渐加强，工业以及生活产生的废水，逐渐得到净化和处理，在污水处理过程中的设备的先进性和稳定性极为重要。目前，斜板沉淀池具有占地省、停留时间短、沉淀效率高等优点，已被广泛应用于污水深度处理中，现有的斜板沉淀池普遍采用底部刮泥机或穿孔管的形式进行排泥，底部刮泥机的刮泥效果好，但其维护、维修非常麻烦，而且维修时需要清空池底并将斜板拆除，这对正常生产不利;污泥池底部的穿孔管排泥不均匀，经常出现在远端排不出泥的情况，且排泥孔容易堵塞，给污水处理带来不便。
发明内容
为了克服现有技术中所存在的缺陷，本发明提供一种处理污水用斜板沉淀池。
本发明解决其技术问题所采用的技术方案是：一种处理污水用斜板沉淀池，包括絮凝反应池、沉淀池和污泥池，所述絮凝反应池的左上端设有加药管，所述加药管的端部设有法兰，所述絮凝反应池的上端固定有电机，所述电机的输出轴焊接有搅拌杆，所述搅拌杆上设有搅拌叶片，所述絮凝反应池右侧的底部与沉淀池通过污水排出管相连通，所述污水排出管上设有水泵和阀门，所述沉淀池的最上端设有出水堰，所述沉淀池由上而下依次固定有收泥槽、斜板、配水管、气室和污泥斗，所述配水管与污水排出管相连通，所述配水管上设有均匀分布的配水孔，所述气室通过曝气管与气体发生装置相连接，所述气室内设有污泥吸取管和污泥排出管，所述污泥排出管的上端与收泥槽相连通，所述污泥排出管的上端还设有挡泥板，所述收泥槽的底部设有污泥口，所述污泥口与输泥管相连通，所述沉淀池的右侧设有污泥池，所述收泥槽通过输泥管将污泥排进污泥池中。
上述的一种处理污水用斜板沉淀池，所述污泥斗成锥形，紧密排布在沉淀池的底部。
上述的一种处理污水用斜板沉淀池，所述斜板与水平面之间的夹角为60°。
上述的一种处理污水用斜板沉淀池，所述输泥管倾斜设置，呈左高右低的状态，所述输泥管水平向下倾斜的角度为10°～20°。
上述的一种处理污水用斜板沉淀池，所述电机为减速电机。
与现有技术相比本发明具有以下优点和突出性效果：
本发明的有益效果是，本发明处理污水用斜板沉淀池，设有絮凝反应池，在电机的搅拌下能形成较大的絮凝体;絮凝体在沉淀池中，沉淀池中的斜板运用“浅层沉淀”的原理，可以缩短絮凝体沉降距离，沉淀效果好;通过曝气管和气室的作用，可以使污泥不断的被排到收泥槽中，且能防止排泥管道堵塞;本发明斜板沉淀池结构简单，经久耐用、运行稳定、维护少、容易操作、占地省、投资少、见效快、排泥效率高。
