申请日2018.04.09
公开(公告)日2019.02.05
IPC分类号B01D53/00; B01D53/26; B01D53/28; F28D7/08
摘要
本实用新型公开了一种用于高温污水处理的空气过滤器，包括进气管，所述进气管的底部连接有进气罩，进气管的管中安装有S型换热管，S型换热管的一端延伸至进气管的外部并与自来水管相连接，所述S型换热管的另一端延伸至进气管的外部并连接在水罐的侧壁上部，安装架的中部安装有吸气风机，吸气风机的出风端朝上设置，所述进气管的顶部中间位置连接有除湿管，除湿管的管中安装有除湿装置，所述除湿管的顶部连接有输气管，输气管的另一端通过法兰连接有第一干燥筒，第一干燥筒的另一端通过法兰连接有第二干燥筒，第二干燥筒远离第一干燥筒的一端通过法兰连接有空气净化器。本实用新型结构新颖，设计巧妙，结构合理，适合推广。
权利要求书

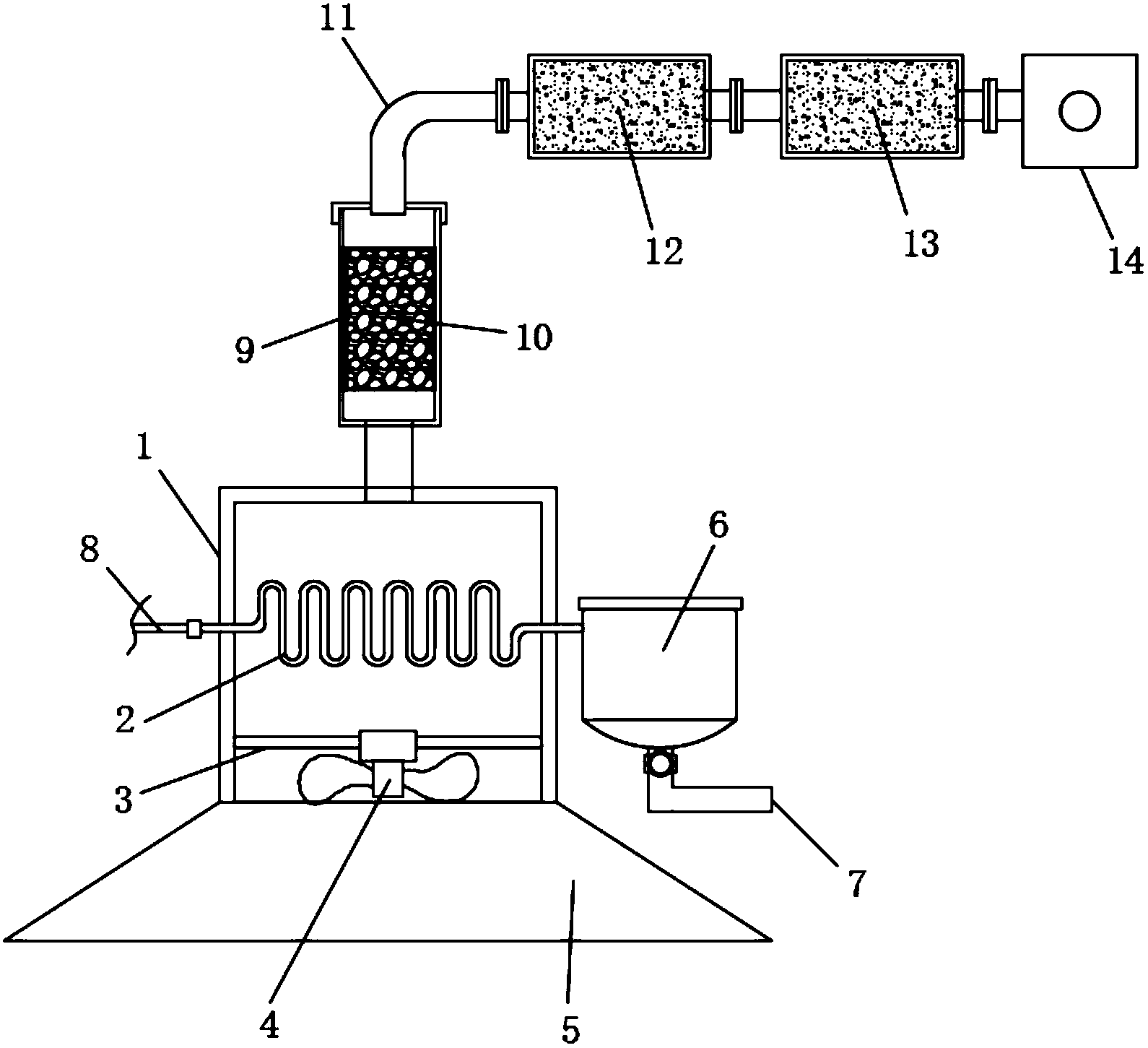

1.一种用于高温污水处理的空气过滤器，包括进气管(1)，其特征在于，所述进气管(1)的底部连接有进气罩(5)，进气管(1)的管中安装有S型换热管(2)，S型换热管(2)的一端延伸至进气管(1)的外部并与自来水管(8)相连接，所述S型换热管(2)的另一端延伸至进气管(1)的外部并连接在水罐(6)的侧壁上部，所述进气管(1)的内壁下部固定有水平设置的安装架(3)，安装架(3)的中部安装有吸气风机(4)，吸气风机(4)的出风端朝上设置，所述进气管(1)的顶部中间位置连接有除湿管(9)，除湿管(9)的管中安装有除湿装置，所述除湿管(9)的顶部连接有输气管(11)，输气管(11)的另一端通过法兰连接有第一干燥筒(12)，第一干燥筒(12)的另一端通过法兰连接有第二干燥筒(13)，第二干燥筒(13)远离第一干燥筒(12)的一端通过法兰连接有空气净化器(14)。
2.根据权利要求1所述的一种用于高温污水处理的空气过滤器，其特征在于，所述除湿管(9)的顶部螺纹连接有密封盖，而输气管(11)的下端连接在密封盖的顶部。
3.根据权利要求1所述的一种用于高温污水处理的空气过滤器，其特征在于，所述水罐(6)设置在进气管(1)的侧面，所述水罐(6)的底部连接有出水管(7)，出水管(7)的管中安装有阀门。
4.根据权利要求1所述的一种用于高温污水处理的空气过滤器，其特征在于，所述除湿装置包括圆柱状的过滤网罩(15)和陶粒(10)，其中，陶粒(10)填充在过滤网罩(15)中。
5.根据权利要求1所述的一种用于高温污水处理的空气过滤器，其特征在于，所述第一干燥筒(12)中填充有中性干燥剂，中性干燥剂采用无水氯化钙，第二干燥筒(13)中填充有碱性干燥剂，碱性干燥剂采用碱石灰。
说明书
一种用于高温污水处理的空气过滤器
技术领域
本实用新型涉及空气过滤器技术领域，尤其涉及一种用于高温污水处理的空气过滤器。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。
工业污水中，比如热电厂、锅炉废水和焦化厂废水中，这些污水中含有大量的热量，热量随着蒸汽排放到空气中，造成能量的浪费，在对这些污水进行处理时，避免污水中的废气排放到空气中，需要对废气进行过滤，为此，本实用新型提出一种用于高温污水处理的空气过滤器。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于高温污水处理的空气过滤器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于高温污水处理的空气过滤器，包括进气管，所述进气管的底部连接有进气罩，进气管的管中安装有S型换热管，S型换热管的一端延伸至进气管的外部并与自来水管相连接，所述S型换热管的另一端延伸至进气管的外部并连接在水罐的侧壁上部，所述进气管的内壁下部固定有水平设置的安装架，安装架的中部安装有吸气风机，吸气风机的出风端朝上设置，所述进气管的顶部中间位置连接有除湿管，除湿管的管中安装有除湿装置，所述除湿管的顶部连接有输气管，输气管的另一端通过法兰连接有第一干燥筒，第一干燥筒的另一端通过法兰连接有第二干燥筒，第二干燥筒远离第一干燥筒的一端通过法兰连接有空气净化器。
优选的，所述除湿管的顶部螺纹连接有密封盖，而输气管的下端连接在密封盖的顶部。
优选的，所述水罐设置在进气管的侧面，所述水罐的底部连接有出水管，出水管的管中安装有阀门。
优选的，所述除湿装置包括圆柱状的过滤网罩和陶粒，其中，陶粒填充在过滤网罩中。
优选的，所述第一干燥筒中填充有中性干燥剂，中性干燥剂采用无水氯化钙，第二干燥筒中填充有碱性干燥剂，碱性干燥剂采用碱石灰。
与现有技术相比，本实用新型的有益效果是：通过S型换热管的一端延伸至进气管的外部并与自来水管相连接，S型换热管的另一端延伸至进气管的外部并连接在水罐的侧壁上部，可以将废气中热量传递至自来水中，被加热后的自来水存储在水罐中，方便人们使用，通过进气管的顶部中间位置连接有除湿管，除湿管的管中安装有除湿装置，除湿管的顶部连接有输气管，输气管的另一端通过法兰连接有第一干燥筒，第一干燥筒的另一端通过法兰连接有第二干燥筒，除湿管中填充有陶粒，陶粒具备保温作用，而水蒸气与陶粒充分接触，大部分的水蒸气被液化成小水珠，剩余的水蒸气经过第一干燥筒和第二干燥筒被充分干燥，第一干燥筒和第二干燥筒可以更换，本实用新型结构新颖，设计巧妙，结构合理，适合推广。
