申请日2018.04.09
公开(公告)日2019.01.22
IPC分类号C02F9/04
摘要
本实用新型公开了一种新型污水处理用过滤机，属于污水过滤设备技术领域，用于解决现有的污水过滤用设备在过滤时产生的大块杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢的问题。包括箱体，所述箱体的侧壁上开设有开口，箱体的顶部设有进水口，进水口的下方设有搅拌组件，搅拌组件的下方设有传送组件;所述传送组件包括传送履带，所述传送履带上设有若干凸起，传送履带的输入端设在箱体的内部，传送履带的输出端经过侧壁上的开口设在箱体的外部，在传送履带的输出端下方的箱体的侧壁上设有清扫组件。
权利要求书

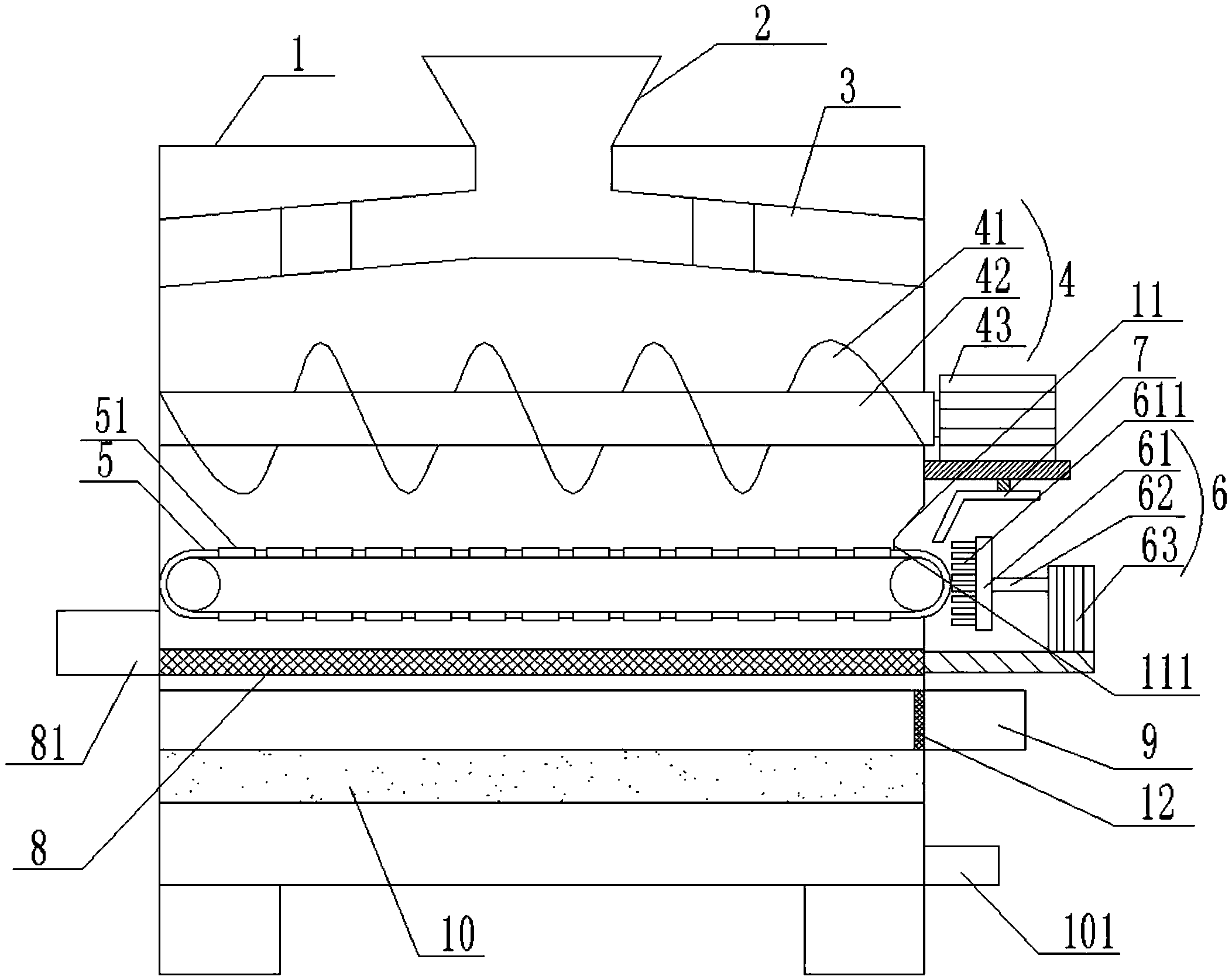

1.一种新型污水处理用过滤机，包括箱体(1)，其特征在于，所述箱体(1)的侧壁上开设有开口，箱体(1)的顶部设有进水口(2)，进水口(2)的下方设有搅拌组件(4)，所述搅拌组件(4)包括第一电机、第一转轴(42)和螺旋搅拌叶片(41)，螺旋搅拌叶片(41)设置在第一转轴(42)上，第一转轴(42)与第一电机电连接;搅拌组件(4)的下方设有传送组件;
所述传送组件包括传送履带(5)，所述传送履带(5)上设有若干凸起(51)，传送履带(5)的输入端设在箱体(1)的内部，传送履带(5)的输出端经过侧壁上的开口设在箱体(1)的外部，传送履带(5)的下部设有过滤网(8)，过滤网(8)的下部设有储液腔，出液腔上设有出水口(101);在传送履带(5)的输出端下方的箱体(1)的侧壁上设有清扫组件(6);
所述清扫组件(6)包括第二电机(63)、第二转轴(62)和清扫板(61)，第二转轴(62)的一端与第二电机(63)相连，第二转轴(62)的另一端与清扫板(61)的一端相连，清扫板(61)的另一端设有用于清扫传送履带(5)上固体废物的毛刷(611)，所述毛刷(611)与传送履带(5)的输出端相连。
2.如权利要求1所述的一种新型污水处理用过滤机，其特征在于，所述箱体(1)侧壁的开口上设有倾斜的挡水板，挡水板的高端与开口的上沿相接，挡水板的底端位于传送履带(5)的上方且在箱体(1)的内部。
3.如权利要求1所述的一种新型污水处理用过滤机，其特征在于，所述挡水板的底端设有软质档条。
4.如权利要求1所述的一种新型污水处理用过滤机，其特征在于，所述毛刷(611)的下端设有废物收集箱(9)，所述废物收集箱(9)设置在箱体(1)的侧壁上，在箱体(1)侧壁上与废物收集箱(9)相对的位置为敞口，且敞口处设有过滤筛(12)。
5.如权利要求1所述的一种新型污水处理用过滤机，其特征在于，所述过滤网(8)下方设有碳酸钙滤料层(10)。
6.如权利要求1所述的一种新型污水处理用过滤机，其特征在于，在与过滤网(8)相对的箱体(1)侧壁上设有用于拆卸过滤网(8)用的箱门(81)。
7.如权利要求1所述的一种新型污水处理用过滤机，其特征在于，所述毛刷(611)与清扫板(61)活动连接。
8.如权利要求1所述的一种新型污水处理用过滤机，其特征在于，所述毛刷(611)为硬质毛刷(611)。
9.如权利要求1所述的一种新型污水处理用过滤机，其特征在于，所述箱体(1)内设有导流腔(3)，导流腔(3)的中部设有与进水口(2)相连的引流口，导流腔(3)的截面呈拱形，导流腔(3)的底部设有若干导流孔。
10.如权利要求1所述的一种新型污水处理用过滤机，其特征在于，箱体(1)的侧壁上设有用吹掉传送履带(5)输出端上杂质的导气管(7)。
说明书
一种新型污水处理用过滤机
技术领域
本实用新型涉及污水过滤设备技术领域，具体涉及一种新型污水处理用过滤机。
背景技术
随着国家对环境保护的逐渐重视，国家在不断的加大环境保护的执法力度，现在很多企业在生产过程中会产生很多污水，污水中不仅有很多生活垃圾，还有很多重金属污染，如果不加处理直接排放到河流中不仅妨碍水体自净而且危害鱼类和其它水生生物。所以需要对污水进行过滤处理，达标后在排放，以确保企业在生产过程中产生的水不会污染环境。
现有的污水过滤用设备基本上可以解决上述问题，但是现有的污水过滤用设备在过滤时产生的杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢等问题。同时现有的污水过滤设备大多是污水直接从过滤设备一端的入水口进入到搅拌腔中，污水搅拌不均匀。
如何解决现有的污水过滤用设备在过滤时产生的大块杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢的问题，成为本领域技术人员研究的方向。
实用新型内容
为了解决现有的污水过滤用设备在过滤时产生的大块杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢的问题，本实用新型提供一种新型污水处理用过滤机。
为解决上述技术问题，本实用新型提供以下技术方案：
一种新型污水处理用过滤机，包括箱体，所述箱体的侧壁上开设有开口，箱体的顶部设有进水口，进水口的下方设有搅拌组件，所述搅拌组件包括第一电机、第一转轴和螺旋搅拌叶片，螺旋搅拌叶片设置在第一转轴上，第一转轴与第一电机电连接;搅拌组件的下方设有传送组件;
所述传送组件包括传送履带，所述传送履带上设有若干凸起，传送履带的输入端设在箱体的内部，传送履带的输出端经过侧壁上的开口设在箱体的外部，传送履带的下部设有过滤网，过滤网的下部设有储液腔，出液腔上设有出水口;在传送履带的输出端下方的箱体的侧壁上设有清扫组件;
所述清扫组件包括第二电机、第二转轴和清扫板，第二转轴的一端与第二电机相连，第二转轴的另一端与清扫板的一端相连，清扫板的另一端设有用于清扫传送履带上固体废物的毛刷，所述毛刷与传送履带的输出端相连。
本实用新型的污水处理用过滤机在工作时，含有杂质的污水从进水口进入到箱体后下落，启动第一电机，第一电机带动第一转轴使得螺旋搅拌叶片进行搅拌，搅拌组件使得污水中的杂质和水分离，杂质落在传送履带上，传送履带经过箱体侧壁设有的开口把落在传送履带上的杂质运送到箱体外部，启动第二电机，第二电机带动第二转轴使得清扫板上的毛刷进行旋转，毛刷的旋转清除掉传送履带上的的杂质，尤其是落在相邻凸起内的杂质，分离后的水通过传送履带后经过过滤网的过滤后进入储液腔，从出水口排出。本实用新型过滤时产生的杂质会通过传送履带及时排出到箱体外部，并且通过清扫组件及时清理，解决了现有的污水过滤用设备在过滤时产生的杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢的问题。
进一步地，所述箱体侧壁的开口上设有倾斜的挡水板，挡水板的高端与开口的上沿相接，挡水板的底端位于传送履带的上方且在箱体的内部，挡水板的设计可以减少箱体内的污水在搅拌时从箱体的侧壁上开设的开口流出。
进一步地，所述挡水板的底端设有软质档条，软质档条在不影响传送履带向外传送杂质的前提下可以进一步减少箱体内的污水在搅拌时从箱体的侧壁上开设的开口流出。
进一步地，所述毛刷的下端设有废物收集箱，所述废物收集箱设置在箱体的侧壁上，在箱体侧壁上与废物收集箱相对的位置为敞口，且敞口处设有过滤筛，传送履带的输出端上的杂质经过毛刷旋转清除掉后落在废物收集箱内，这一过程中可能会有污水被传送履带带出，污水也一起落入废物收集箱内，污水在经过箱体侧壁设有的过滤筛回流到箱内的储液腔内。
进一步地，所述过滤网下方设有碳酸钙滤料层，可以过滤掉水中的重金属，调节PH值，降低水的总硬度。
进一步地，在与过滤网相对的箱体侧壁上设有用于拆卸过滤网用的箱门，便于清洗和维修过滤网。
进一步地，所述毛刷与清扫板活动连接，便于更换为维修毛刷。
进一步地，所述毛刷为硬质毛刷，能增强清洁杂质的效果。
进一步地，所述箱体内设有导流腔，导流腔的中部设有与进水口相连的引流口，导流腔的截面呈拱形，导流腔的底部设有若干导流孔，导流腔使得污水更均匀的下落到搅拌组件上，提高了搅拌效率和质量，有利于搅拌组件使得污水中的杂质和水分离。
进一步地，箱体的侧壁上设有用吹掉传送履带输出端上杂质的导气管，导气管的一端设置在毛刷和传送履带的上方，一端连接外界气源，在毛刷清除传送履带上的杂质时，可以起到辅助作用。
本实用新型与现有技术相比具有的有益效果是：
1、本实用新型的污水处理用过滤机在工作时，含有杂质的污水从进水口进入到箱体后下落，启动第一电机，第一电机带动第一转轴使得螺旋搅拌叶片进行搅拌，搅拌组件使得污水中的杂质和水分离，杂质落在传送履带上，传送履带经过箱体侧壁设有的开口把落在传送履带上的杂质运送到箱体外部，启动第二电机，第二电机带动第二转轴使得清扫板上的毛刷进行旋转，毛刷的旋转清除掉传送履带上的的杂质，尤其是落在相邻凸起内的杂质，分离后的水通过传送履带后经过过滤网的过滤后进入储液腔，从出水口排出。本实用新型过滤时产生的杂质会通过传送履带及时排出到箱体外部，并且通过清扫组件及时清理，解决了现有的污水过滤用设备在过滤时产生的杂质积累在过滤网上，清理不及时容易堵塞过滤网，造成过滤设备工作效果差，工作效率慢的问题。
2、本实用新型的箱体侧壁的开口上设有倾斜的挡水板，挡水板的高端与开口的上沿相接，挡水板的底端位于传送履带的上方且在箱体的内部，挡水板的设计可以减少箱体内的污水在搅拌时从箱体的侧壁上开设的开口流出。
3、本实用新型的毛刷的下端设有废物收集箱，所述废物收集箱设置在箱体的侧壁上，在箱体侧壁上与废物收集箱相对的位置为敞口，且敞口处设有过滤筛，传送履带的输出端上的杂质经过毛刷旋转清除掉后落在废物收集箱内，这一过程中可能会有污水被传送履带带出，污水也一起落入废物收集箱内，污水在经过箱体侧壁设有的过滤筛回流到箱内的储液腔内。
4、本实用新型的箱体内设有导流腔，导流腔的中部设有与进水口相连的引流口，导流腔的截面呈拱形，导流腔的底部设有若干导流孔，导流腔使得污水更均匀的下落到搅拌组件上，提高了搅拌效率和质量，有利于搅拌组件使得污水中的杂质和水分离。
5、本实用新型的箱体的侧壁上设有用吹掉传送履带输出端上杂质的导气管，导气管的一端设置在毛刷和传送履带的上方，一端连接外界气源，在毛刷清除传送履带上的杂质时，可以起到辅助作用。
