申请日2018.05.30
公开(公告)日2019.03.26
IPC分类号C02F9/04
摘要
本实用新型涉及一种新型吸附材料应用生活污水处理末端提标的装置，属于水处理技术领域;所述反应区的中部设有ACO材料填充区;所述ACO材料填充区的底部设有承托装置;所述ACO材料填充区的顶部设有溢流堰一;所述ACO材料填充区的下方设有充氧曝气搅拌件和排泥机构;所述排泥机构由抽泥泵与排泥管组成;所述充氧曝气搅拌件和排泥机构的周边设有布水装置;所述布水装置为数个与外部水泵连接的水管结构;它结构设计合理，操作方便，能够将污水处理厂处理后的水，通过装置后降低污水的CODCr、氨氮、总磷及色度等指标，从而达到提标的效果。
权利要求书
1.一种新型吸附材料应用生活污水处理末端提标的装置，其特征在于：它包含反应区和沉淀区;所述反应区的中部设有ACO材料填充区;所述ACO材料填充区的底部设有承托装置;所述ACO材料填充区的顶部设有溢流堰一;所述ACO材料填充区的下方设有充氧曝气搅拌件和排泥机构;所述排泥机构由抽泥泵与排泥管组成;所述充氧曝气搅拌件和排泥机构的周边设有布水装置;所述布水装置为数个与外部水泵连接的水管结构;所述沉淀区底部的一侧设有排泥管道件;所述沉淀区的上方设有溢流堰二。
2.根据权利要求1所述的一种新型吸附材料应用生活污水处理末端提标的装置，其特征在于：所述反应区的底部设有排空阀。
3.根据权利要求1所述的一种新型吸附材料应用生活污水处理末端提标的装置，其特征在于：所述承托装置为数个承托支架。
说明书
一种新型吸附材料应用生活污水处理末端提标的装置
技术领域
本实用新型涉及一种新型吸附材料应用生活污水处理末端提标的装置，属于水处理技术领域。
背景技术
众所周知，随着国家及行业排放标准越来越严格，一些污水处理厂、污水处理站的生活污水，排放标准也逐步提高，而这些废水往往在CODCr、氨氮、总磷及色度等指标上难以达到排放标准。通常企业采取深度处理工艺来保证这些废水的提标，深度处理工艺主要有芬顿处理工艺、活性炭吸附工艺、臭氧氧化工艺等。芬顿处理工艺具有处理效果不稳定，运行费用高，产生大量固体废物的缺点;活性炭吸附工艺具有处理效果随使用时间延长而降低，使用寿命短，无法再生利用等缺点;臭氧氧化工艺具有投资大、运行费用高的缺点。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的新型吸附材料应用生活污水处理末端提标的装置，它能够将污水处理厂处理后的水，通过装置后降低污水的CODCr、氨氮、总磷及色度等指标，从而达到提标的效果。

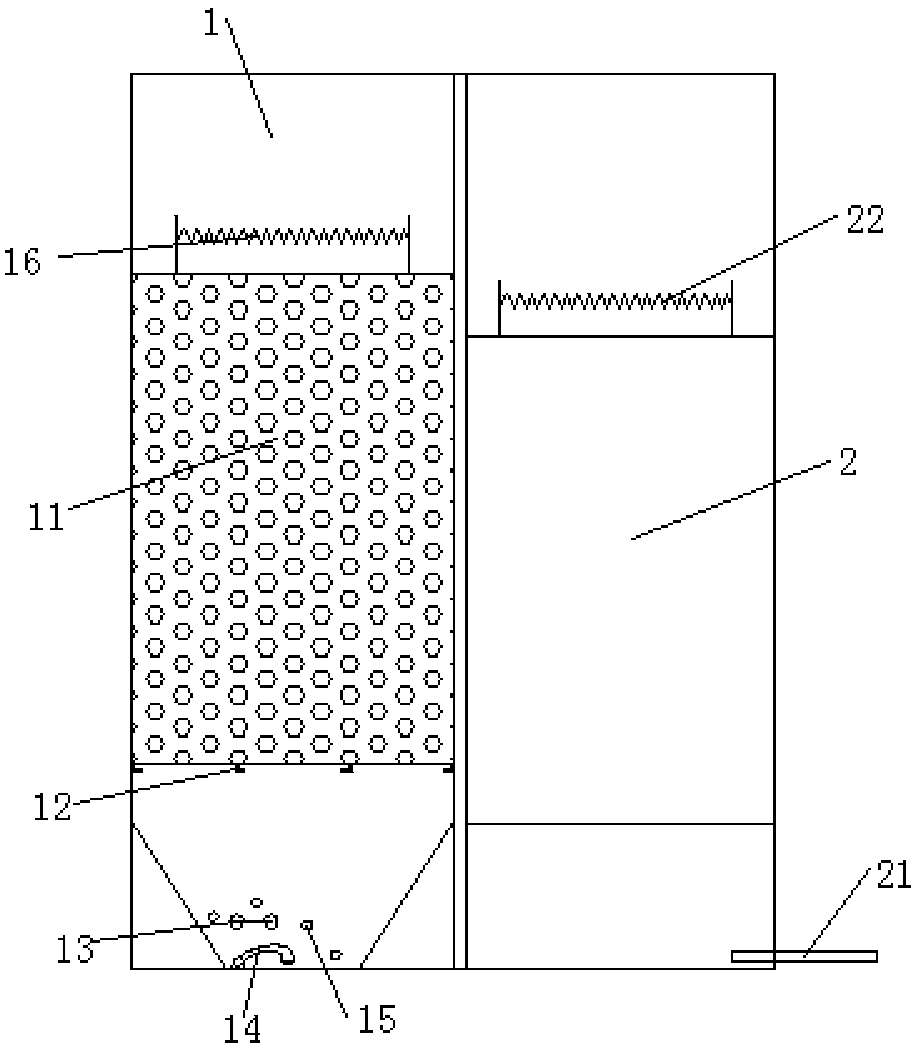

为实现上述目的，本实用新型采用的技术方案是：它包含反应区和沉淀区;所述反应区的中部设有ACO材料填充区;所述ACO材料填充区的底部设有承托装置;所述ACO材料填充区的顶部设有溢流堰一;所述ACO材料填充区的下方设有充氧曝气搅拌件和排泥机构;所述排泥机构由抽泥泵与排泥管组成;所述充氧曝气搅拌件和排泥机构的周边设有布水装置;所述布水装置为数个与外部水泵连接的水管结构;所述沉淀区底部的一侧设有排泥管道件;所述沉淀区的上方设有溢流堰二。
作为优选，所述反应区的底部设有排空阀，可以配合布水装置将反应区底部的细小颗粒排出。
作为优选，所述承托装置为数个承托支架。
本实用新型中ACO材料填充区的ACO材料配方中主要成分及其质量百分含量配比为：碳96.5-98.0%，二氧化锰1.0-2.0%，二氧化钛0.005-0.010%，铁粉0.25-0.5%，钛粉0.0025-0.005%，钌粉0.0001-0.002%;(详见专利号201610241164.2)。它通过增加可再生催化氧化的新组分，处理效果更佳，使用周期也更长，无需频繁更换，使用更加方便，同时也大大降低了运行费用，利用水中氧气氧化有机物和氨氮，彻底分解祛除污染物，通过再生工艺重复利用，资源利用率高，也实现了节能减排。
本实用新型通过设置充氧装置，使ACO材料在空气中的条件下与污水中的COD、氨氮、总磷等污染物质反应，通过ACO材料的巨大微孔作用将一部分的污染物质吸附，和ACO表面的涂层发生催化氧化反应，对污染物质的进一步的分解，便于进一步降低污染物质浓度;另外，通过在分离反应池的底部设置排空阀，能够实现排出沉淀的微小颗粒，清理分离反应池底部的沉积物;再经由沉淀区沉淀处理即可。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一种新型吸附材料应用生活污水处理末端提标的装置，结构设计合理，操作方便，能够将污水处理厂处理后的水，通过装置后降低污水的CODCr、氨氮、总磷及色度等指标，从而达到提标的效果，本实用新型具有结构简单，设置合理，制作成本低等优点，便于推广应用。
