申请日2018.05.29
公开(公告)日2019.01.22
IPC分类号B01D29/03; B01D29/70
摘要
本实用新型公开了一种稀土萃取中的废水回用装置，包括壳体，所述壳体的底部内壁上通过螺钉安装有导流槽，壳体的顶部内壁上通过螺钉固定有安装座，安装座穿过导流槽，安装座内安装有电机，电机的输出端通过转轴连接有竖直的螺杆，螺杆上套接有轴套，壳体的底部预设有出水口，出水口位于安装座的下方，壳体的两侧的内壁上预设有竖直的滑槽，滑槽内放置有滑动块，滑动块通过连接杆与轴套互相连接，壳体的内壁两侧均通过合页连接有过滤板，过滤板位于滑动块的上方，过滤板的底部通过螺钉安装有固定座，本实用新型节省了废水混合物固液分离时的能耗，且操作方便，应用于实际，确保了后续工艺的效率，具有实用性。
权利要求书

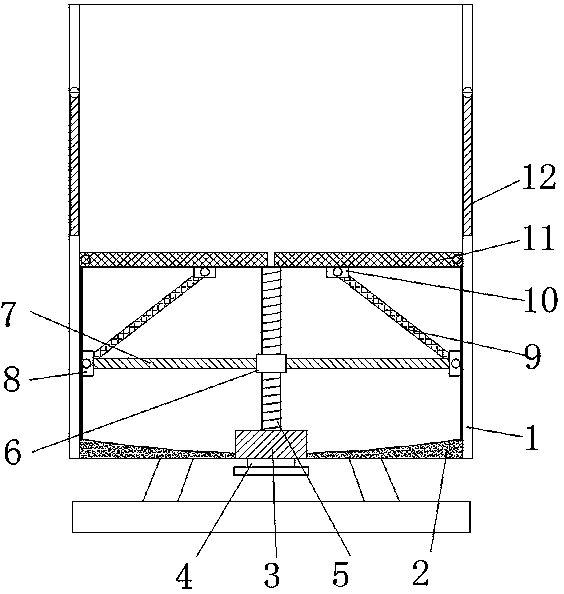

1.一种稀土萃取中的废水回用装置，包括壳体(1)，其特征在于，所述壳体(1)的底部内壁上通过螺钉安装有导流槽(2)，壳体(1)的顶部内壁上通过螺钉固定有安装座(3)，安装座(3)穿过导流槽(2)，安装座(3)内安装有电机(13)，电机(13)的输出端通过转轴连接有竖直的螺杆(5)，螺杆(5)上套接有轴套(6)，壳体(1)的底部预设有出水口(4)，出水口(4)位于安装座(3)的下方，壳体(1)的两侧的内壁上预设有竖直的滑槽，滑槽内放置有滑动块(8)，滑槽与滑动块(8)成滑动配合，滑动块(8)通过连接杆(7)与轴套(6)互相连接，壳体(1)的内壁两侧均通过合页连接有过滤板(11)，过滤板(11)位于滑动块(8)的上方，过滤板(11)的底部通过螺钉安装有固定座(10)，固定座(10)通过固定杆(9)与滑动块(8)互相连接。
2.根据权利要求1所述的一种稀土萃取中的废水回用装置，其特征在于，所述连接杆(7)的两端分别通过螺纹连接的方式与轴套(6)和滑动块(8)连接，且两侧的连接杆(7)关于螺杆(5)的中心线对称。
3.根据权利要求1所述的一种稀土萃取中的废水回用装置，其特征在于，所述固定杆(9)的两端分别通过销轴安装于固定座(10)和滑动块(8)上。
4.根据权利要求1所述的一种稀土萃取中的废水回用装置，其特征在于，所述壳体(1)的两侧均开设有通口槽，且通口槽内铰接有闸板(12)。
说明书
一种稀土萃取中的废水回用装置
技术领域
本实用新型涉及稀土萃取技术领域，尤其涉及一种稀土萃取中的废水回用装置。
背景技术
稀土萃取分离通常采用环烷酸等为萃取剂，并在萃取剂中添加皂化剂，这样的萃取剂进入到萃取分离工艺稀土皂化段，会产生含氯化铵、氯化钠、氯化钙的混合废水，这样的废水中包含有大量的含盐物质，而由于混合液中废水废渣无法分离，因此，就会对后续的回收操作产生极大的影响，现有技术下，固液分离需要的能耗高，投资大，且操作过程繁琐，对此，进行改进。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种稀土萃取中的废水回用装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种稀土萃取中的废水回用装置，包括壳体，所述壳体的底部内壁上通过螺钉安装有导流槽，壳体的顶部内壁上通过螺钉固定有安装座，安装座穿过导流槽，安装座内安装有电机，电机的输出端通过转轴连接有竖直的螺杆，螺杆上套接有轴套，壳体的底部预设有出水口，出水口位于安装座的下方，壳体的两侧的内壁上预设有竖直的滑槽，滑槽内放置有滑动块，滑槽与滑动块成滑动配合，滑动块通过连接杆与轴套互相连接，壳体的内壁两侧均通过合页连接有过滤板，过滤板位于滑动块的上方，过滤板的底部通过螺钉安装有固定座，固定座通过固定杆与滑动块互相连接。
优选的，所述连接杆的两端分别通过螺纹连接的方式与轴套和滑动块连接，且两侧的连接杆关于螺杆的中心线对称。
优选的，所述固定杆的两端分别通过销轴安装于固定座和滑动块上。
优选的，所述壳体的两侧均开设有通口槽，且通口槽内铰接有闸板。
本实用新型的有益效果是：废水混合物从壳体的顶部进入内部，过滤板进行过滤，废水经过滤板渗入掉落到壳体的底部，过滤板上剩余废渣，电机正转，带动螺杆转动，从而可以确保在连接杆的传递下，两侧的滑动块均可以向上滑动，由于固定座的位置是固定的，因此在固定杆的作用下，使得两侧的过滤板绕边缘进行转动，过滤板在倾斜状态下，方便滤渣从闸板中倾倒出来，而电机反转，又可以使得过滤板回到原位，装置还原，本装置节省了废水混合物固液分离时的能耗，且操作方便，应用于实际，确保了后续工艺的效率，具有实用性。
