申请日2019.02.14
公开(公告)日2019.05.21
IPC分类号C02F1/40; C02F103/32
摘要

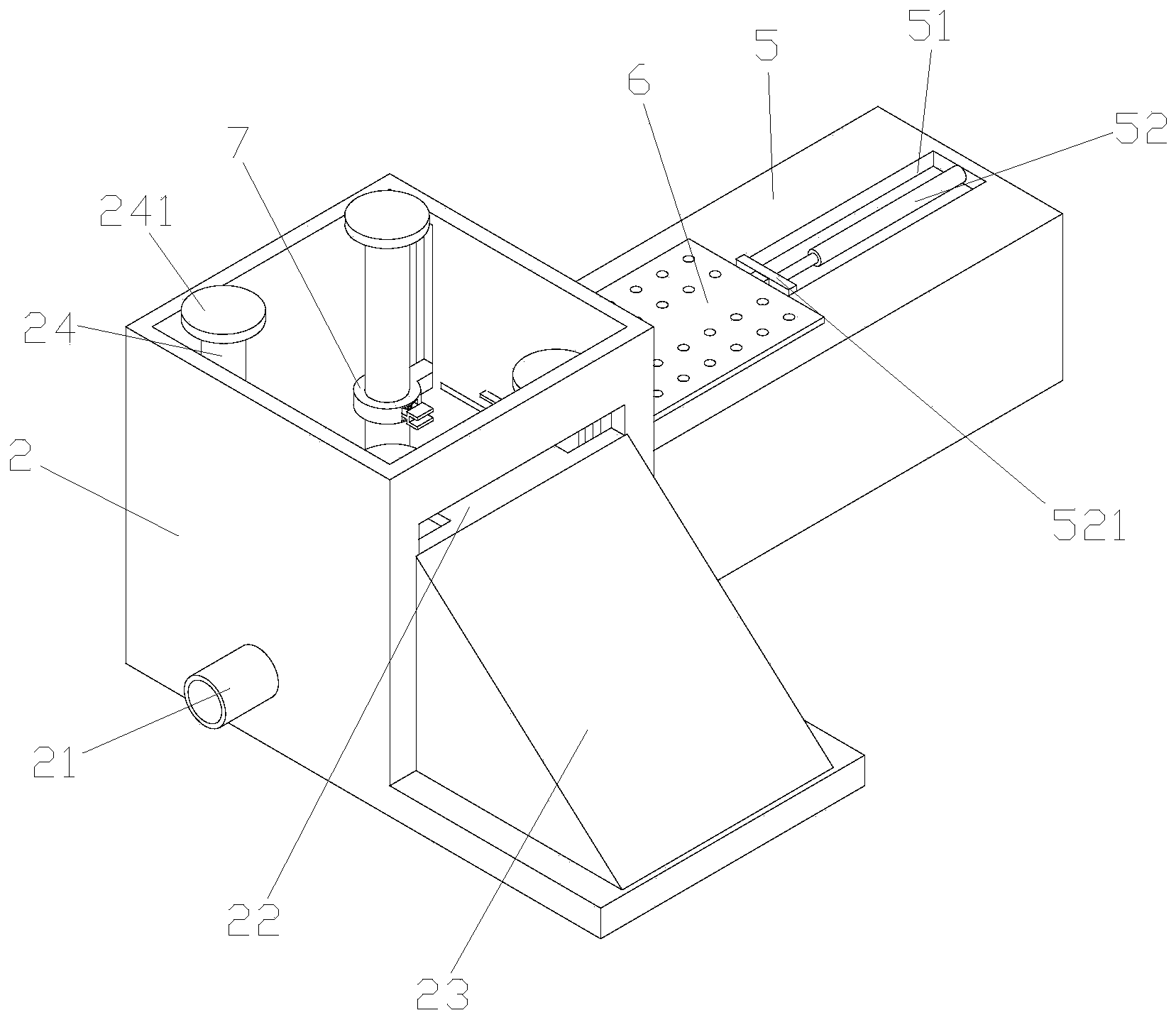

本发明公开了一种具有回收利用效果的废水处理设备，包括处理箱、设于所述处理箱一侧的下料台及设于所述处理箱一侧的安装台，所述处理箱侧壁设有第二连接孔，所述处理箱另一侧侧壁上设有出料口，所述出料口与所述下料台相配合;所述下料台顶部为斜面结构;所述处理箱另一侧设有出料管;所述处理箱内装有氢氧化钠溶液，所述处理箱底部设有搅拌组件，所述处理箱底部设有设有第三设备腔，所述第三设备腔内设有搅拌电机，所述搅拌电机可驱动所述搅拌组件做旋转运动。
权利要求书
1.一种具有回收利用效果的废水处理设备，包括处理箱(2)、设于所述处理箱(2)一侧的下料台(23)及设于所述处理箱(2)一侧的安装台(5)，所述处理箱(2)侧壁设有第二连接孔(280)，所述处理箱(2)另一侧侧壁上设有出料口(22)，所述出料口(22)与所述下料台(23)相配合;所述下料台(23)顶部为斜面结构;所述处理箱(2)另一侧设有出料管(21);其特征在于：所述处理箱(2)内装有氢氧化钠溶液，所述处理箱(2)底部设有搅拌组件，所述处理箱(2)底部设有设有第三设备腔，所述第三设备腔内设有搅拌电机(250)，所述搅拌电机(250)可驱动所述搅拌组件做旋转运动。
2.按照权利要求1所述的一种具有回收利用效果的废水处理设备，其特征在于：所述搅拌电机(250)的输出轴上设有第七传动轮(2501)，所述搅拌组件包括可转动设于所述处理箱(2)底部的套管(28)、连接于所述第七传动轮(2501)上的连接辊(27)、设于所述连接辊(27)上的搅拌盘(271)及设于所述套管(28)侧壁上的搅拌杆(240)。
3.按照权利要求2所述的一种具有回收利用效果的废水处理设备，其特征在于：所述处理箱(2)底部设有多个第二连接杆(2301)，所述第二连接杆(2301)上可转动连接有传动辊(230);所述处理箱(2)底部设有第二活动槽，所述套管(28)底部设有与所述第二活动槽相配合的连接板(281)。
4.按照权利要求2所述的一种具有回收利用效果的废水处理设备，其特征在于：所述搅拌杆(240)上设有多个第六通孔(2401)，所述第六通孔(2401)呈螺旋结构;所述搅拌盘(271)底部设有多个导水槽。
5.按照权利要求2所述的一种具有回收利用效果的废水处理设备，其特征在于：所述搅拌杆(240)内设有第四活动腔，所述第四活动腔内设有滚珠(2402)，所述滚珠(2402)上设有多根搅拌丝(2403)。
6.按照权利要求1所述的一种具有回收利用效果的废水处理设备，其特征在于：所述处理箱(2)内设有升降组件，所述处理箱(2)侧壁上设有与安装台(5)相配合的第一通孔，所述安装台(5)上设有与所述升降组件相配合的筛板(6)，所述安装台(5)上设有用于推动所述筛板(6)进入到所述第一通孔内的驱动件。
7.按照权利要求1所述的一种具有回收利用效果的废水处理设备，其特征在于：所述第一通孔内壁上设有第一活动腔(2300)，所述第一活动腔(2300)内设有密封弹簧(2500)，所述密封弹簧(2500)一端设有密封板(2400)，所述第一活动腔(2300)内设有与所述密封板(2400)相配合的密封组件。
说明书
一种具有回收利用效果的废水处理设备
技术领域
本发明属于食品生产行业的污水处理技术领域，尤其是涉及一种具有回收利用效果的废水处理设备。
背景技术
肉类是人们日常生活中必不可少的食物，日需求量很大，促使肉类加工行业不断地额扩大，于此同时肉类加工的废水也成为了水环境的重要杀手，肉类加工的废水主要是血、毛、油脂、碎肉以及生产加工过程中的废水，由于排放量大，已严重污染水环境。
中国专利CN101993168A公开的一种肉类加工废水处理的工艺，可根据废水的水质、排放标准、企业的具体情况来确定采用气浮+接触氧化+过滤工艺处理肉类加工废水，对于肉类食品加工企业过程中，排出的大量的废水及废水中的毛发、动物血、油脂等污染物的去除彻底，另外，废水中的SS、COD比较高，色度大，废水的排放有一定的周期性，因此，对于这些特点，采用本发明，动力消耗低、运行稳定、管理方便、操作维护容易，工作时噪声低，使废水达到国家排放标准;直接对废水进行净化处理时，废水中的物质直接被处理掉，但对于废水中的一些物质来说具有较高的回收价值，比如油脂类物质，可对油脂进行回收利用生产肥皂，然而现有的绝大部分处理废水的方法均未对油脂进行收集。
发明内容
本发明为了克服现有技术的不足，提供一种具有回收利用效果的废水处理设备。
为了实现上述目的，本发明采用以下技术方案：一种具有回收利用效果的废水处理设备，包括处理箱、设于所述处理箱一侧的下料台及设于所述处理箱一侧的安装台，所述处理箱侧壁设有第二连接孔，所述处理箱另一侧侧壁上设有出料口，所述出料口与所述下料台相配合;所述下料台顶部为斜面结构;所述处理箱另一侧设有出料管;所述处理箱内装有氢氧化钠溶液，所述处理箱底部设有搅拌组件，所述处理箱底部设有设有第三设备腔，所述第三设备腔内设有搅拌电机，所述搅拌电机可驱动所述搅拌组件做旋转运动;废水通过前期的处理后，将废水通入到处理箱内，废水在进入到处理箱内后与处理箱内的氢氧化钠溶液发生反应，使油脂在处理箱内发生皂化反应生成高级脂肪酸钠盐，对废水中的油脂进行回收利用，提升废水中油脂的经济效益;搅拌电机为搅拌组件提供搅拌效果，对处理箱内的溶液起搅拌作用，在搅拌组件的作用下，增加处理箱内油脂与氢氧化钠的接触效果，增加分子间碰撞的几率，使油脂快速的和氢氧化钠发生反应，提升油脂的反应效率，从而提升对废水的处理效率。
所述搅拌电机的输出轴上设有第七传动轮，所述搅拌组件包括可转动设于所述处理箱底部的套管、连接于所述第七传动轮上的连接辊、设于所述连接辊上的搅拌盘及设于所述套管侧壁上的搅拌杆;在搅拌电机的作用下，同时驱动套管和连接管转动，使搅拌杆和搅拌盘发生转动，从而对处理箱内的溶液起物理搅拌作用，增加处理箱内溶液内的分子碰撞概率，使油脂在处理箱内快速反应，以减少对废水处理的时间，提升对废水处理的效率。
所述处理箱底部设有多个第二连接杆，所述第二连接杆上可转动连接有传动辊;所述处理箱底部设有第二活动槽，所述套管底部设有与所述第二活动槽相配合的连接板;在传动辊的作用下，使套管与连接辊反向转动，从而会使搅拌盘与搅拌杆的转动方向相反，使溶液在搅拌盘和搅拌杆的作用下形成两股相对转动的水流，增加油脂与氢氧化钠的接触效果，在搅拌作用下使反应放出的热量更好的散步在溶液中，为反应体系提供一定的热量，便于反应的快速进行。
所述搅拌杆上设有多个第六通孔，所述第六通孔呈螺旋结构;所述搅拌盘底部设有多个导水槽;搅拌杆在随着套管转动时，溶液撞击在搅拌杆上，部分溶液从搅拌杆上的第六通孔内流过，在第六通孔的螺旋结构作用下，使从第六通孔内经过的溶液产生一定的涡流，在搅拌盘、搅拌杆及第六通孔的作用下，在处理箱内产生三股不同的涡流，使油脂充分的与氢氧化钠相接触，极大的提升了油脂的反应速率;在导水槽的作用下，使溶液在搅拌盘的转动下快速形成漩涡，以便油脂的反应进行。
所述搅拌杆内设有第四活动腔，所述第四活动腔内设有滚珠，所述滚珠上设有多根搅拌丝;当搅拌杆随着套筒转动时，水流冲击在搅拌丝上，搅拌丝带动滚珠在第四活动腔内活动，使滚珠的第四活动腔内做不规则的运动，将搅拌丝上下的水流切断，便于油脂与氢氧化钠相混合，提升对废水的处理效率。
所述处理箱内设有升降组件，所述处理箱侧壁上设有与安装台相配合的第一通孔，所述安装台上设有与所述升降组件相配合的筛板，所述安装台上设有用于推动所述筛板进入到所述第一通孔内的驱动件;当油脂在处理箱内的反应完成后，往处理箱内加入一定量的食盐，使高级脂肪酸钠盐从溶液中析出，高级脂肪酸钠盐呈块状漂浮在溶液表面，在驱动件的作用下，推动筛板从第一通孔处进入到处理箱内，在升降组件的作用下驱动筛板往上运动，使筛板在往上运动时将漂浮在溶液表面的高级脂肪酸钠盐托起，便于皂化反应的产物进行收集，提升油脂的经济效益。
所述第一通孔内壁上设有第一活动腔，所述第一活动腔内设有密封弹簧，所述密封弹簧一端设有密封板，所述第一活动腔内设有与所述密封板相配合的密封组件;在筛板未插入到第一通孔内时，在密封板的作用下对第一通孔起密封作用，避免废水从第一通孔处漏出，使废水在处理腔内与氢氧化钠溶液充分反应，对油脂进行回收利用，提升设备箱的可靠性。
本发明具有以下优点：废水通过前期的处理后，将废水通入到处理箱内，废水在进入到处理箱内后与处理箱内的氢氧化钠溶液发生反应，使油脂在处理箱内发生皂化反应生成高级脂肪酸钠盐，对废水中的油脂进行回收利用，提升了废水中油脂的经济效益。
