申请日2018.05.24
公开(公告)日2019.02.19
IPC分类号C02F9/14; C02F11/04
摘要
本实用新型公开了一种生态旅游区污水处理装置，属于污水处理技术领域。包括粪便收集箱、固液分离器、发酵池、生物净化系统、过滤箱、消毒箱、蓄水池和洗刷水收集箱;粪便收集箱用于收集旅游区的粪便;固液分离器进料口通过带输料泵的管道与所述粪便收集箱下端连通;发酵池设于固液分离器下方，所述发酵池上端通过管道与所述固液分离器的固体出料口连通;生物净化系统包括种植槽，所述种植槽所述种植槽内填充有基质，所述基质中培育有挺水植物，所述种植槽两端分别设有进水口和低于所述进水口的出水口。本实用新型的发明目的是提供一种生态旅游区污水处理装置，用于解决生态旅游区污水处理不方便的问题。
权利要求书
1.一种生态旅游区污水处理装置,其特征在于，包括
粪便收集箱，其用于收集旅游区的粪便;
固液分离器，其进料口通过带输料泵的管道与所述粪便收集箱下端连通;
发酵池，其设于固液分离器下方，所述发酵池上端通过管道与所述固液分离器的固体出料口连通;
生物净化系统，其包括种植槽，所述种植槽内填充有基质，所述基质中培育有挺水植物，所述种植槽两端分别设有进水口和低于所述进水口的出水口，所述进水口低于所述固液分离器的液体出料口且其通过管道与所述固液分离器的液体出料口连通;
过滤箱，其设于所述种植槽出水口的下方，所述过滤箱顶部通过带阀门的管道与所述种植槽出水口连通,所述过滤箱内由上至下依次设置有金属杂质过滤层、筛网过滤层、活性炭过滤层、硅藻土过滤层;
消毒箱，其设于所述过滤箱一旁的上方，所述消毒箱上端通过带有水泵的管道与过滤箱下端连通;
蓄水池，其设于所述消毒箱下方;所述蓄水池上端通过带阀门的管道与所述消毒箱下端连通;
洗刷水收集箱，其用于收集旅游区的洗刷水，所述洗刷水收集箱设于所述过滤箱上方且其底部通过带阀门的管道与所述过滤箱顶部连通。
2.根据权利要求1所述的一种生态旅游区污水处理装置，其特征在于：所述消毒箱内设有紫外线灯、臭氧发生器和PH检测仪。
3.根据权利要求2所述的一种生态旅游区污水处理装置，其特征在于：所述消毒箱上端设有用于添加调节剂的加剂口，所述加剂口上设有密封盖。
4.根据权利要求1所述的一种生态旅游区污水处理装置，其特征在于：所述基质包括由上至下依次设置的砂土层、砂石层、煤渣层和砾石层。
5.根据权利要求1所述的一种生态旅游区污水处理装置，其特征在于：所述挺水植物为芦苇、美人蕉或风车草中的其中一种。
6.根据权利要求1所述的一种生态旅游区污水处理装置，其特征在于：所述过滤箱顶端设有箱盖。
7.根据权利要求1所述的一种生态旅游区污水处理装置，其特征在于：所述金属杂质过滤层包括两层过滤网和若干磁铁，所述过滤网相对设置，所述磁铁设于所述过滤网之间。
8.根据权利要求1所述的一种生态旅游区污水处理装置，其特征在于：所述粪便收集箱、过滤箱、蓄水池和洗刷水收集箱均设有流量计。
说明书
一种生态旅游区污水处理装置
技术领域
本实用新型涉污水处理技术领域，特别是一种生态旅游区污水处理装置。
背景技术
目前旅游区内污水的处理方式通常有两种，第一种方式是将污水集中收集后排入市政污水管网，但生态旅游景区通常处于远离市区及污水处理厂的位置，此种方式需要投入大量费用用于污水排放管网的建设，且在污水输送过程中易出现跑、冒、滴、漏、渗等现象，污染沿途景区土壤及地下水，成本高、效果差。第二种方式是将污水就近处理，然后将处理后的污水直接排入景区附近的江河、湖泊中，处理方式简单，处理后的污水难以达到排放标准，长期排放会导致水体富营养化，破坏生态旅游区中的生态环境，而且长期排放会造成水资源的极大浪费，节能环保效果差。而现有的旅游区污水处理设备多存在结构复杂、成本高、处理效果差等问题，处理后的污水通常无法进行循环利用，水资源浪费严重，节能环保效果差。
实用新型内容
本实用新型的发明目的是，提供一种生态旅游区污水处理装置，用于解决生态旅游区污水处理不方便的问题。
为达到上述目的，本实用新型所采用的技术方案是：

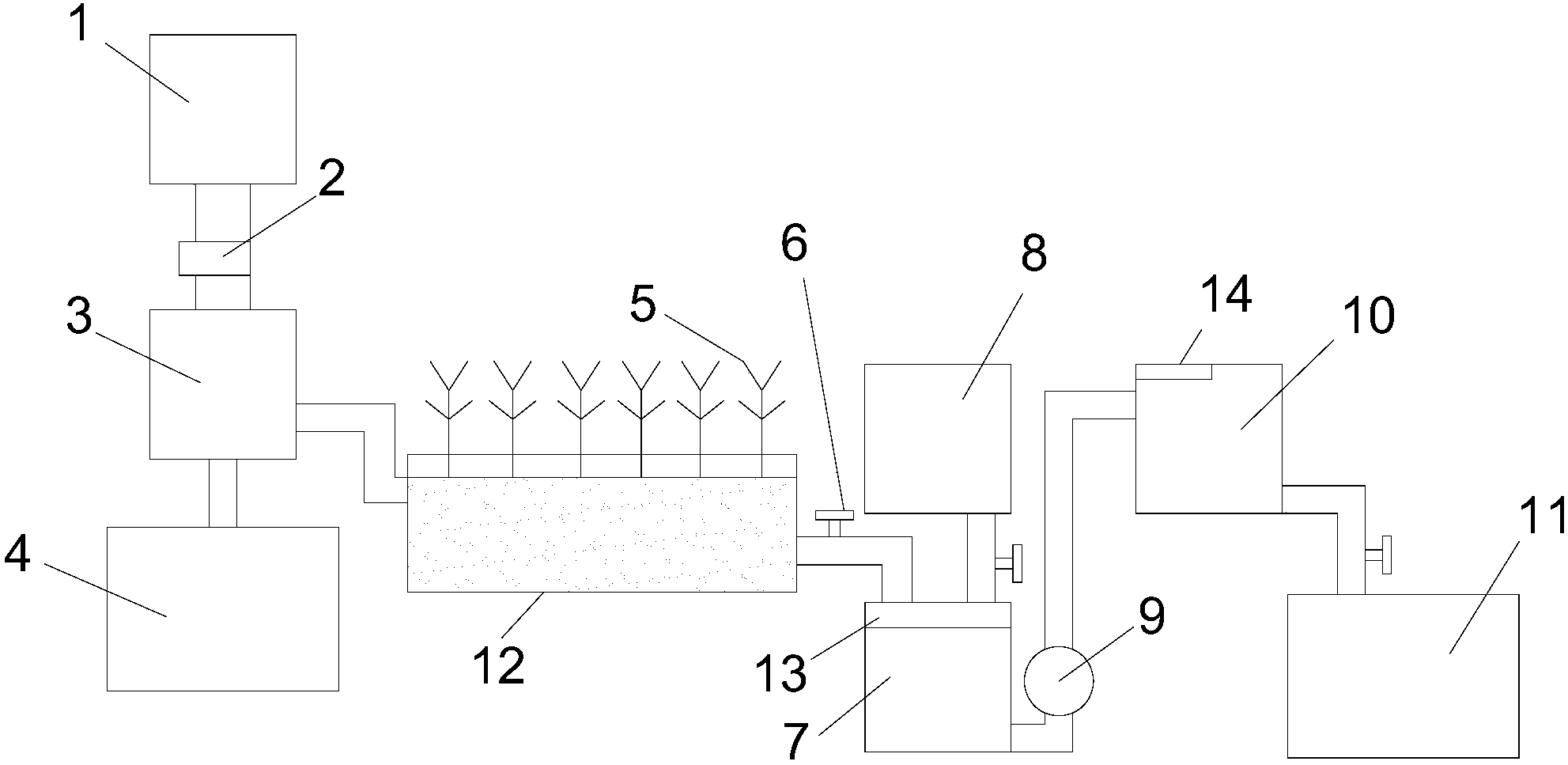

一种生态旅游区污水处理装置,包括
粪便收集箱，其用于收集旅游区的粪便;
固液分离器，其进料口通过带输料泵的管道与所述粪便收集箱下端连通;
发酵池，其设于固液分离器下方，所述发酵池上端通过管道与所述固液分离器的固体出料口连通;
生物净化系统，其包括种植槽，所述种植槽内填充有基质，所述基质中培育有挺水植物，所述种植槽两端分别设有进水口和低于所述进水口的出水口，所述进水口低于所述固液分离器的液体出料口且其通过管道与所述固液分离器的液体出料口连通;
过滤箱，其设于所述种植槽出水口的下方，所述过滤箱顶部通过带阀门的管道与所述种植槽出水口连通,所述过滤箱内由上至下依次设置有金属杂质过滤层、筛网过滤层、活性炭过滤层、硅藻土过滤层;
消毒箱，其设于所述过滤箱一旁的上方，所述消毒箱上端通过带有水泵的管道与过滤箱下端连通;
蓄水池，其设于所述消毒箱下方;所述蓄水池上端通过带阀门的管道与所述消毒箱下端连通;
洗刷水收集箱，其用于收集旅游区的洗刷水，所述洗刷水收集箱设于所述过滤箱上方且其底部通过带阀门的管道与所述过滤箱顶部连通。
基于上述结构：本实用新型将粪便和洗刷水分开处理，有利于提高污水的净化率，洗刷水的污染率比较低，可以直接通过过滤箱中的金属杂质过滤层除去金属杂质，通过筛网过滤层除去颗粒杂物，通过活性炭过滤层对水中的有害物质和异味进行吸附，通过硅藻土过滤层进行深度过滤，之后将过滤后的水排入消毒箱进行消毒，最后将消毒后的水运送至蓄水池中作为非饮用水备用;而粪便中的有害物质较多，通过固液分离器将其进行分离，固体粪便运送至发酵池回收，液体通过生物净化系统净化后再排入过滤箱，最后将净化后的水按洗刷水的处理流程进行处理。生物净化系统中的植物和基质中的微生物能够对水中的有害物质进行分解和吸收，而且生物净化系统还可以与生态旅游区融为一体，不影响旅游区的美观。本实用新型结构简单，成本低，能够对污水进行回收利用，绿色环保。
进一步的，所述消毒箱内设有紫外线灯、臭氧发生器和PH检测仪。采用物理消毒，避免化学物质消毒对生态环境产生影响，通过PH检测仪对水的PH值进行检测，方便对不符合PH标准的水进行调节。
进一步的，所述消毒箱上端设有用于添加调节剂的加剂口，所述加剂口上设有密封盖。从而方便人工调节水的PH值。
进一步的，所述基质包括由上至下依次设置的砂土层、砂石层、煤渣层和砾石层。污水中的有机物、氮磷等其他有害物质主要通过滤料砂土层、砂石层、煤渣层和砾石层的吸附作用去除，基质的缝隙中会吸附少量的微生物，微生物可通过自身作用去除污水中的有机物和氮磷。
进一步的，所述挺水植物为芦苇、美人蕉或风车草中的其中一种，芦苇、美人蕉或风车草对水质具有净化作用
进一步的，所述过滤箱顶端设有箱盖，通过打开过滤箱对其中的过滤层进行更换。
进一步的，所述金属杂质过滤层包括两层过滤网和若干磁铁，所述过滤网相对设置，所述磁铁设于所述过滤网之间，磁铁能够对水体中的金属颗粒进行吸收，提高净化率。
进一步的，所述粪便收集箱、过滤箱、蓄水池和洗刷水收集箱均设有流量计，从而能够与实时监控到水体的流量。
由于采用上述技术方案，本实用新型具有以下有益效果：
1.本实用新型结构简单，成本低，能够对污水进行回收利用，绿色环保，通过将粪便和洗刷水分开处理，提高净化效率。
2.本实用新型采用物理消毒，避免化学物质消毒对生态环境产生影响，通过PH检测仪对水的PH值进行检测，方便对不符合PH标准的水进行调节。
3.本实用新型能够对粪便收集箱、过滤箱、蓄水池和洗刷水收集箱中的物质流量进行实时监控，方便操作人员进行操作。
