申请日2019.02.14
公开(公告)日2019.04.19
IPC分类号C02F1/74; C02F1/50
摘要

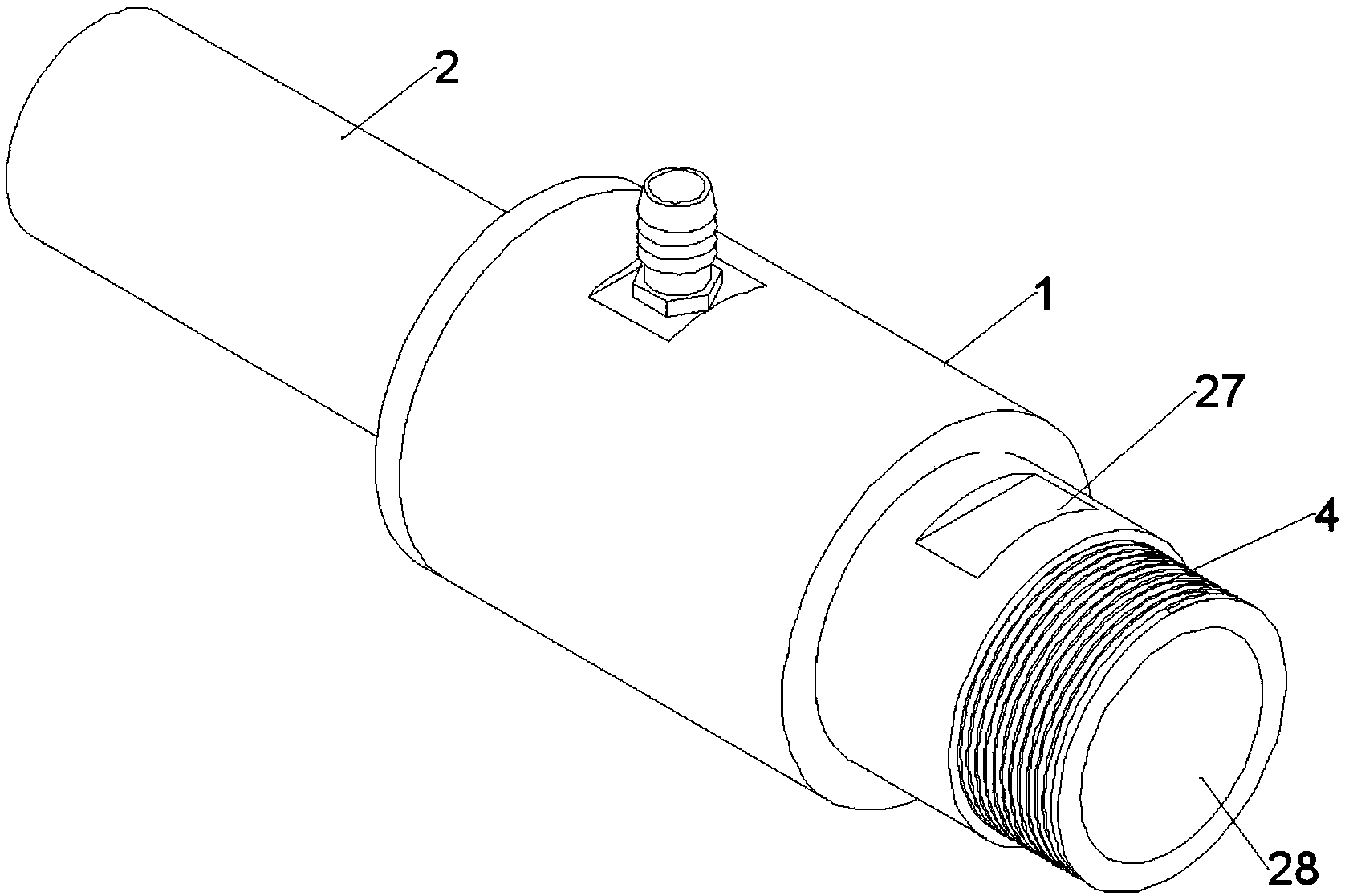

本发明创造提供了一种高效能污水处理喷射器，包括尾座和喷嘴;所述尾座包括配合段、以及与水泵连接的进液段;进液段内部设有进液腔体，所述配合段内部设有气液混合腔体，在进液腔体与气液混合腔体之间设有喉颈;所述配合段处设有与气液混合腔体连通的进气口;喷嘴包括插入尾座气液混合腔体内的引流段、以及向外侧延伸的喷射段;引流段内部设有引流腔体，喷射段内部设有喷射腔体;在引流腔体与喷射腔体之间设有衔接部。本发明创造结通过喷嘴与尾座上结构的匹配设置，利实现气液充分混合，生产大小不一的气泡群，有效的增加水体与氧气的接触机会，达到有效处理污水，净化水体的作用。
权利要求书
1.一种高效能污水处理喷射器，其特征在于：包括尾座和喷嘴;
所述尾座包括配合段、以及与水泵连接的进液段;所述进液段内部设有进液腔体，所述配合段内部设有气液混合腔体，在进液腔体与气液混合腔体之间设有喉颈;所述配合段设有与气液混合腔体连通的进气口;
所述喷嘴包括插入尾座气液混合腔体内的引流段、以及向外侧延伸的喷射段;所述引流段内部设有引流腔体，喷射段内部设有喷射腔体;在引流腔体与喷射腔体之间设有衔接部;
所述喷射腔体朝外的一侧为喷射口，引流腔体朝向尾座的一侧为引流口;所述喷射腔体为从衔接部起向外喷射口一侧逐渐扩口的变径结构;
所述喷嘴的引流段外壁与尾座的配合段内壁之间形成充气腔，引流段的端面与喉颈之间形成过气间隙。
2.根据权利要求1所述的一种高效能污水处理喷射器，其特征在于：所述进气口沿配合段径向布置。
3.根据权利要求1所述的一种高效能污水处理喷射器，其特征在于：所述喷嘴上设有连接盘，所述配合段的端面处设有与连接盘上凸台配合的定位台。
4.根据权利要求3所述的一种高效能污水处理喷射器，其特征在于：所述连接盘朝向尾座的一侧的外端面上设有喷嘴密封环，所述尾座的配合段端面上设有与喷嘴密封环匹配的尾座密封环。
5.根据权利要求3所述的一种高效能污水处理喷射器，其特征在于：所述喷嘴通过连接盘上的连接件固定在尾座上。
6.根据权利要求5所述的一种高效能污水处理喷射器，其特征在于：所述连接件采用全螺纹螺钉。
7.根据权利要求1所述的一种高效能污水处理喷射器，其特征在于：所述喉颈包括尾座内部的凸环，该凸环与进液腔体的侧壁之间设有第一弧面过渡结构，凸环与气液混合腔体的侧壁之间设有第二弧面过渡段结构。
8.根据权利要求1所述的一种高效能污水处理喷射器，其特征在于：所述过气间隙引出的气体垂直水体经过的流动方向。
9.根据权利要求1所述的一种高效能污水处理喷射器，其特征在于：所述尾座的进液段的自由端设有连接螺纹，且在连接螺纹与配合段之间设有卡槽。
10.根据权利要求1-9任一项所述的一种高效能污水处理喷射器，其特征在于：所述喷射腔体锥度为5°。
说明书
一种高效能污水处理喷射器
技术领域
本发明创造属于污水处理设备技术领域，尤其是涉及一种高效能污水处理喷射器。
背景技术
一般的污水处理好氧段曝气充氧有微孔曝气、潜水曝气、表曝机等等。好氧生物处理是城市污水、生活污水、低浓度工业有机废水处理的首选工艺，目前曝气方式分机械曝气和鼓风曝气两种，机械曝气是其他机械设备通过机械装置将空气送入水中，如转刷，倒伞形叶轮等，机械曝气操作维修方便，但能耗均较高。现有的曝气设备所形成的气泡过大，气泡在水中停留的时间较短，造成增氧效率低，且无法建固定到水中的各个层结构，不适合大面积、深水域。亟需设计一种通用性好、节能环保、污水处理效果好，且安全高效的净水设施。
发明内容
有鉴于此，本发明创造旨在克服上述现有技术中存在的缺陷，提出一种高效能污水处理喷射器。
为达到上述目的，本发明创造的技术方案是这样实现的：
一种高效能污水处理喷射器，包括尾座和喷嘴;
所述尾座包括配合段、以及与水泵连接的进液段;所述进液段内部设有进液腔体，所述配合段内部设有气液混合腔体，在进液腔体与气液混合腔体之间设有喉颈;所述配合段设有与气液混合腔体连通的进气口;
所述喷嘴包括插入尾座气液混合腔体内的引流段、以及向外侧延伸的喷射段;所述引流段内部设有引流腔体，喷射段内部设有喷射腔体;在引流腔体与喷射腔体之间设有衔接部;
所述喷射腔体朝外的一侧为喷射口，引流腔体朝向尾座的一侧为引流口;所述喷射腔体为从衔接部起向外喷射口一侧逐渐扩口的变径结构;
所述喷嘴的引流段外壁与尾座的配合段内壁之间形成充气腔，引流段的端面与喉颈之间形成过气间隙。
进一步，所述进气口沿配合段径向布置。
进一步，所述喷嘴上设有连接盘，所述配合段的端面处设有与连接盘上凸台配合的定位台。
进一步，所述连接盘朝向尾座的一侧的外端面上设有喷嘴密封环，所述尾座的配合段端面上设有与喷嘴密封环匹配的尾座密封环。
进一步，所述喷嘴通过连接盘上的连接件固定在尾座上。
进一步，所述连接件采用全螺纹螺钉。
进一步，所述喉颈包括尾座内部的凸环，该凸环与进液腔体的侧壁之间设有第一弧面过渡结构，凸环与气液混合腔体的侧壁之间设有第二弧面过渡段结构。
进一步，所述过气间隙引出的气体垂直水体经过的流动方向。
进一步，所述尾座的进液段的自由端设有连接螺纹，且在连接螺纹与配合段之间设有卡槽。
进一步，所述喷射腔体锥度为5°。
相对于现有技术，本发明创造具有以下优势：
本发明创造结构简单，设计合理，通过喷嘴与尾座上结构的匹配设置，利用水泵的泵水压力，即可带动空气进入喷射器的腔体内，实现气液充分混合，生产大小不一的气泡群，有效的增加水体与氧气的接触机会，氧化污废水中的还原性物质，能杀灭大部分还原菌和其它一些厌氧菌，达到有效处理污水，净化水体的作用。
