申请日2018.05.24
公开(公告)日2019.02.01
IPC分类号C02F9/04; C02F101/18; C02F101/20; C02F101/22; C02F103/16
摘要
本实用新型提供了一种含氰铬电镀混合废水的处理装置，包括：反应器，用于容纳所述废水;pH值调节机构，用于向所述反应器加入酸或碱以调节所述废水的pH值;pH值传感器，设于所述反应器内以测量所述废水的pH值;药剂添加机构，用于分别向所述反应器加入亚硫酸盐和絮凝剂;以及排放机构，用于排出所述反应器中经过沉淀后的上清液。
权利要求书
1.一种含氰铬电镀混合废水的处理装置，包括：
反应器，用于容纳所述废水;
pH值调节机构，用于向所述反应器加入酸或碱以调节所述废水的pH值;
pH值传感器，设于所述反应器内以测量所述废水的pH值;
药剂添加机构，用于分别向所述反应器加入亚硫酸盐和絮凝剂;以及
排放机构，用于排出所述反应器中经过沉淀后的上清液。
2.如权利要求1所述的含氰铬电镀混合废水的处理装置，其特征在于，还包括pH值仪表和控制器，所述pH值仪表连接所述pH值传感器，所述控制器连接所述pH值仪表、pH值调节机构、药剂添加机构和排放机构，所述控制器用于根据所述pH值控制所述pH值调节机构、药剂添加机构和排放机构的运行。
3.如权利要求1所述的含氰铬电镀混合废水的处理装置，其特征在于，还包括离子交换柱，连接所述排放机构，用于将所述上清液进行离子交换吸附以进一步吸附金属离子。
4.如权利要求3所述的含氰铬电镀混合废水的处理装置，其特征在于，所述离子交换柱中的离子交换树脂为强酸性或弱酸性阳离子树脂。
5.如权利要求1所述的含氰铬电镀混合废水的处理装置，其特征在于，还包括流量计，设于所述药剂添加机构上，用以检测所添加的药剂的流量。
6.如权利要求1所述的含氰铬电镀混合废水的处理装置，其特征在于，还包括搅拌器，设于所述反应器中。
说明书
含氰铬电镀混合废水的处理装置
技术领域
本实用新型主要涉及重金属废水处理领域，尤其涉及一种含氰铬电镀混合废水的处理装置。
背景技术
电镀行业中，由于生产工艺、管理、操作等原因，目前难以实现多路单一废水的完全分流收集，如含氰废水、含铬废水、含镍废水等，因此存在有大量含氰化物和铬、铜、镍、锌等重金属离子以及氰铜、焦铜等络合物多种成分的电镀混合废水。尤其是含氰、铬电镀混合废水，水质复杂，处理难度大。
中国专利公开号CN101811806A提供了一种电镀工业混合废水的处理方法，使用氧化亚铁还原六价铬、好氧生化处理、次氯酸钠破氰等工艺，过程中采用两步沉淀处理，出水水质达到GB21900-2008的表2排放标准，部分指标达到表3排放标准。这种方法既使用还原剂又用氧化剂，造成药剂相互消耗的浪费，而且无法达到目前需要的表3标准。
中国专利公开号CN101186419A提供了一种电镀混合废水处理方法，方法中依次包括分解还原处理、内电解还原处理、中和沉淀处理以及复式吸附处理，废水中铜、镍、锌、铬和CODcr等去除率大都在96%以上。但该方法过程复杂，控制操作困难。
中国专利公开号CN101200328A公开了一种空气氧化法处理电镀混合废水工艺，采用亚硫酸盐酸性条件还原六价铬，碱性条件再亚硫酸盐存在下曝气破氰处理，沉淀出水达到《污水综合排放标准》GB8978-1996表1及表4一级标准，但是无法达到目前的GB21900-2008《电镀污染物排放标准》中最严格排放标准，即表3标准。
总而言之，采取一般的水质处理方法难以使排水满足GB21900-2008《电镀污染物排放标准》要求的排放新标准，尤其是针对需要采取特别保护措施地区企业执行的表3水污染特别排放限值标准。
实用新型内容
本实用新型要解决的技术问题是提供一种含氰铬电镀混合废水的处理装置，可以提高处理效果。

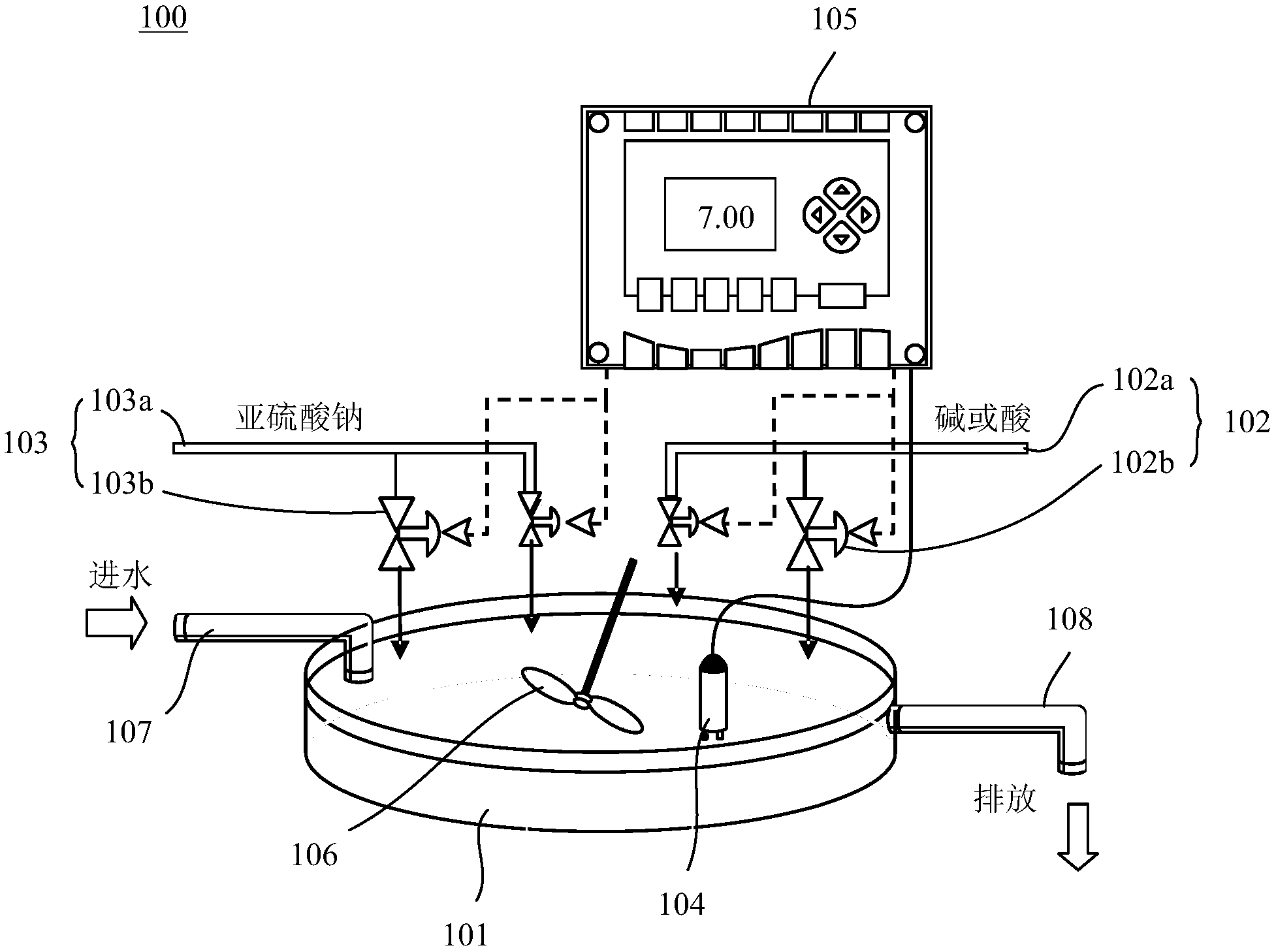

为解决上述技术问题，本实用新型提供了一种含氰铬电镀混合废水的处理装置，包括：反应器，用于容纳所述废水;pH值调节机构，用于向所述反应器加入酸或碱以调节所述废水的pH值;pH值传感器，设于所述反应器内以测量所述废水的pH值;药剂添加机构，用于分别向所述反应器加入亚硫酸盐和絮凝剂;以及排放机构，用于排出所述反应器中经过沉淀后的上清液。
在本实用新型的一实施例中，含氰铬电镀混合废水的处理装置还包括pH值仪表和控制器，所述pH值仪表连接所述pH值传感器，所述控制器连接所述pH值仪表、pH值调节机构、药剂添加机构和排放机构，所述控制器用于根据所述pH值控制所述pH值调节机构、药剂添加机构和排放机构的运行。
在本实用新型的一实施例中，含氰铬电镀混合废水的处理装置还包括离子交换柱，连接所述排放机构，用于将所述上清液进行离子交换吸附以进一步吸附金属离子。
在本实用新型的一实施例中，所述离子交换柱中的离子交换树脂为强酸性或弱酸性阳离子树脂。
在本实用新型的一实施例中，上述装置还包括仪表和控制器，所述仪表连接所述pH值传感器，所述控制器连接所述仪表、pH值调节机构和药剂添加机构，所述控制器被配置为：在所述废水的pH值处于8.0-10.0的条件下，控制所述药剂添加机构加入亚硫酸盐;控制所述pH值调节机构调节所述废水的pH值至2.5-3.0;控制所述pH值调节机构调节所述废水的pH值至8.0-10.0，控制所述药剂添加机构投入絮凝剂。
在本实用新型的一实施例中，上述装置还包括离子交换柱，连接所述排放机构，用于将所述上清液进行离子交换吸附以进一步吸附金属离子。
在本实用新型的一实施例中，上述装置还包括流量计，设于所述药剂添加机构上，用以检测所添加的药剂的流量。
在本实用新型的一实施例中，上述装置还包括搅拌器，设于所述反应器中。
与现有技术相比，本实用新型利用一种药剂在不同PH条件下的氧化性和还原性，完成了氰的被氧化和六价铬的被还原，实现了氰、铬和其他重金属离子的处理。因此本实用新型具有如下优点：
1、处理效果好，处理效果稳定;
2、流程操作简单，运行管理方便，整体工艺中只存在一步沉淀;
3、运行费用低，药剂来源广泛易得，价格低廉，能有效节约废水处理成本。
