申请日2018.05.24
公开(公告)日2019.02.05
IPC分类号C02F9/04; C02F101/30
摘要
本实用新型属于废水处理设备技术领域，公开了一种有机硅废水处理装置，包括依次连接的给药池、絮凝沉降池、污泥收集池和深度除硅反应池，所述给药池包括给药池本体、设于所述给药池本体的出液口的阀门、与给药池本体连通且构成连通器的液位计量管和给药控制组件，所述给药控制组件包括伸入给药池本体液面以下的pH值检测器，设置于所述液位计量管内浮动件上的位置传感器，设置于给药池本体上的pH调节剂添注器和絮凝剂添注器，及与前述pH值检测器、位置传感器、pH调节剂添注器和絮凝剂添注器信号连接的控制器。本实用新型的有益效果包括：实现对有机硅废水实时、精确地自动pH值调节，以及絮凝剂的自动添加。
权利要求书

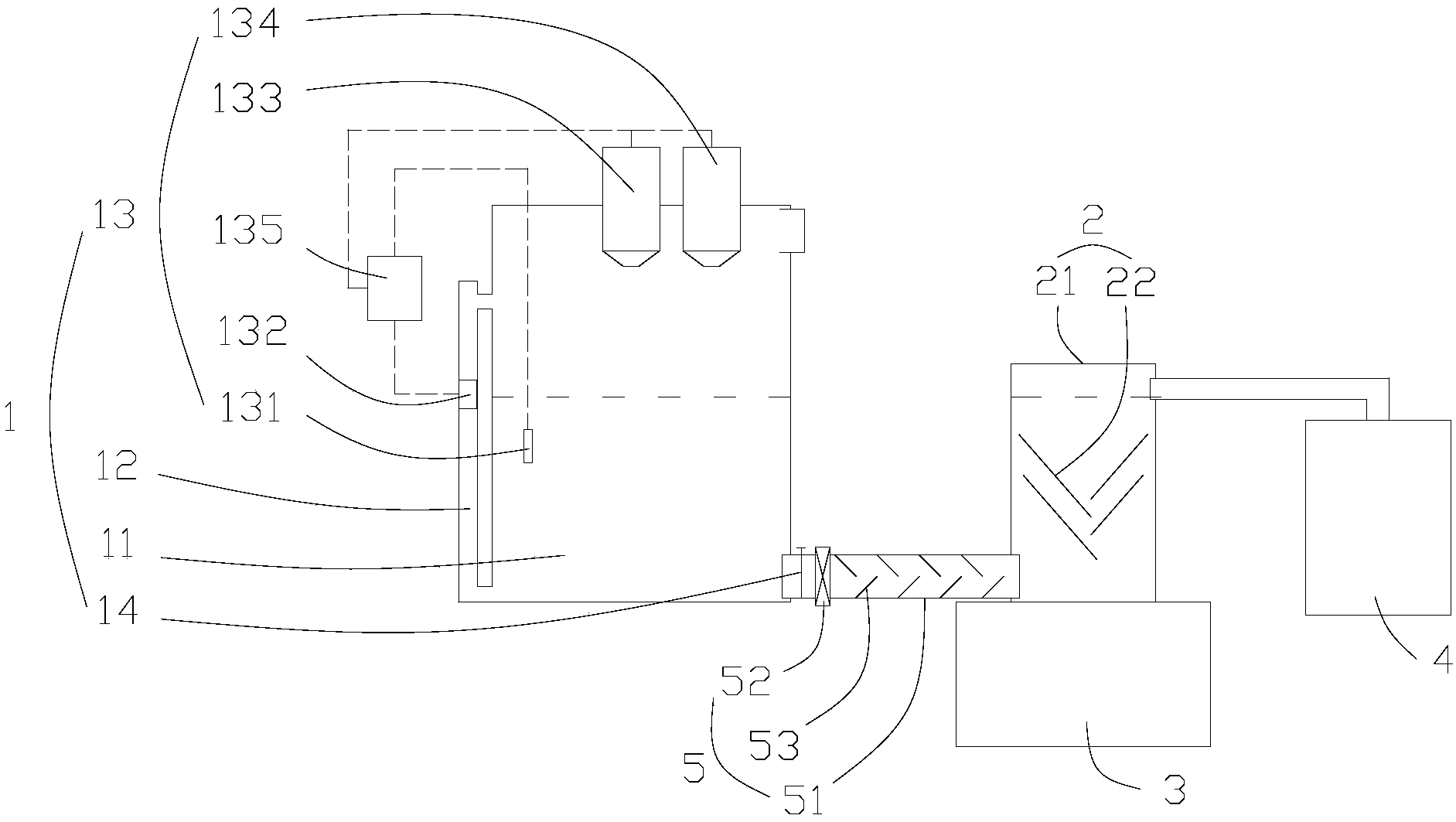

1.一种有机硅废水处理装置，包括依次连接的给药池、絮凝沉降池、污泥收集池和深度除硅反应池，其特征在于：所述给药池包括给药池本体、设于所述给药池本体的出液口的阀门、与给药池本体连通且构成连通器的液位计量管和给药控制组件，所述给药控制组件包括伸入给药池本体液面以下的pH值检测器，设置于所述液位计量管内浮动件上的位置传感器，设置于给药池本体上的pH调节剂添注器和絮凝剂添注器，及与前述pH值检测器、位置传感器、pH调节剂添注器和絮凝剂添注器信号连接的控制器。
2.根据权利要求1所述的一种有机硅废水处理装置，其特征在于：所述液位计量管的顶部高于给药池本体内最大液面位。
3.根据权利要求1或2所述的一种有机硅废水处理装置，其特征在于：所述液位计量管的一个管口与所述给药池本体的下部连通，另一个管口与所述给药池本体的上部连通。
4.根据权利要求1所述的一种有机硅废水处理装置，其特征在于：所述絮凝沉降池包括沉降池本体及沉降池本体内的挡流板，沉降池本体的下部进水端与所述给药池连通，沉降池本体的底部落泥口与污泥收集池连通，沉降池本体的上部清液排出口与所述深度除硅反应池连通。
5.根据权利要求4所述的一种有机硅废水处理装置，其特征在于：所述挡流板呈折流状倾斜设置。
6.根据权利要求1所述的一种有机硅废水处理装置，其特征在于：所述给药池与絮凝沉降池通过管道连通，所述管道包括管道本体，设于管道本体用于泵送管内流体的泵机，及管道本体内呈折流状倾斜设置的扰流板。
说明书
一种有机硅废水处理装置
技术领域
本实用新型涉及废水处理设备技术领域，具体是一种有机硅废水处理装置。
背景技术
有机硅，即有机硅化合物，是指含有Si-C键、且至少有一个有机基是直接与硅原子相连的化合物。由于有机硅独特的结构，兼备了无机材料与有机材料的性能，广泛应用于航空航天、电子电气、建筑、运输、化工、纺织、食品、轻工、医疗等行业。生产有机硅时，会产生大量有机硅废水，常规处理方法主要包括调节pH值、絮凝、沉淀、过滤、深度处理等步骤。有机硅废水的初始pH值一般不适用于相应净化试剂的直接投注，废水处理时必须要先调节pH值以适应相应净化试剂，现有的方式多为人工凭经验向有机硅废水投注试剂来调节pH值，存在投注精度差，时效差的缺陷，并且会增加大量的人工成本。
实用新型内容
本实用新型的目的在于克服上述技术不足，提出一种有机硅废水处理装置，解决现有技术中人工调节有机硅废水pH值精度差、时效性差的技术问题。
为达到上述技术目的，本实用新型的技术方案提供一种有机硅废水处理装置，包括依次连接的给药池、絮凝沉降池、污泥收集池和深度除硅反应池，所述给药池包括给药池本体、设于所述给药池本体的出液口的阀门、与给药池本体连通且构成连通器的液位计量管和给药控制组件，所述给药控制组件包括伸入给药池本体液面以下的pH值检测器，设置于所述液位计量管内浮动件上的位置传感器，设置于给药池本体上的pH调节剂添注器和絮凝剂添注器，及与前述pH值检测器、位置传感器、pH调节剂添注器和絮凝剂添注器信号连接的控制器。
与现有技术相比，本实用新型的有益效果包括：实现对有机硅废水实时、精确地自动pH值调节，以及絮凝剂的自动添加。
