申请日2018.05.24
公开(公告)日2019.02.05
IPC分类号C02F3/28; C02F3/30
摘要
本实用新型涉及一种厌氧好氧污水处理装置，包括COD测量仪以及顺序连接的水解酸化池、厌氧塔和混合池，COD测量仪安装在厌氧塔出口至混合池进口的管道上，COD测量仪至混合池进口的管道I设有连通水解酸化池和/或厌氧塔入口的回流管;回流管与管道I连接处设有三通电磁阀，COD测量仪、控制器和三通电磁阀通过导线依次连接;或者，回流管上设有电磁阀I，COD测量仪、控制器和电磁阀I通过导线依次连接，控制器根据COD值的高低控制三通电磁阀或电磁阀I的开度。本实用新型装置，结构简单，成本低廉，适用于对现有设备的改造，经济效益好;实现厌氧塔出水COD含量自动控制，无需人工监控，极大地提高了生产效率，降低了人工成本。
权利要求书
1.一种厌氧好氧污水处理装置，包括COD测量仪以及顺序连接的水解酸化池、厌氧塔和混合池，其特征是：所述COD测量仪安装在厌氧塔出口至混合池进口的管道上，COD测量仪至混合池进口的管道I设有连通水解酸化池和/或厌氧塔入口的回流管;
回流管与管道I连接处设有三通电磁阀，COD测量仪、控制器和三通电磁阀通过导线依次连接;或者，回流管上设有电磁阀I，COD测量仪、控制器和电磁阀I通过导线依次连接，所述控制器根据COD值的高低控制三通电磁阀或电磁阀I的开度。
2.根据权利要求1所述的一种厌氧好氧污水处理装置，其特征在于，所述三通电磁阀为气动电磁阀或液压电磁阀。
3.根据权利要求1所述的一种厌氧好氧污水处理装置，其特征在于，当回流管上设有电磁阀I时，回流管与管道I连接处至混合池进口的管道上设有电磁阀II，COD测量仪、控制器和电磁阀II通过导线依次连接。
4.根据权利要求3所述的一种厌氧好氧污水处理装置，其特征在于，电磁阀I和电磁阀II同时与一个控制器连接。
5.根据权利要求4所述的一种厌氧好氧污水处理装置，其特征在于，所述电磁阀I及电磁阀II为气动电磁阀或液压电磁阀。
6.根据权利要求1～5任一项所述的一种厌氧好氧污水处理装置，其特征在于，所述控制器为PLC控制系统。
7.根据权利要求1所述的一种厌氧好氧污水处理装置，其特征在于，所述COD测量仪为CODcr测量仪。
说明书
一种厌氧好氧污水处理装置
技术领域
本实用新型属于污水处理领域，涉及一种厌氧好氧污水处理装置。
背景技术
废水生物处理是微生物以废水中的污染物作为自身的营养和能源，同时使废水得到净化的过程。这种技术成熟有效、经济可行，与化学或物理方法相比有独特的优势，发展至今已成为世界各国处理城市生活污水和工业废水的主要手段。随着工农业的发展，各种工业废水和生活污水中污染物的成分也愈加复杂，使采用传统的生物处理工艺处理后的废水难以达到越来越严格的废水排放标准。在生物处理技术的发展中，已不再局限于改进单一的厌氧或好氧生物处理方法，而是呈现出把两者有机结合起来开发各种组合技术的趋势。
与单一的厌氧法、水解法和好氧法相比，厌氧好氧组合工艺具有以下主要优势：1)厌氧工艺能去除废水中大量的有机物和悬浮物，使与之组合的好氧工艺有机负荷减小，好氧污泥产量也相应降低，整个工艺的反应容积小得多;2)厌氧(水解)工艺作为前处理工艺能起到均衡作用，减少后续好氧工艺负荷的波动，使好氧工艺的需氧量大为减少且较为稳定，既节约能源又方便工业上的实际操作;3)厌氧(水解)工艺作为前处理工艺能明显改善废水的可生化性，使废水更顺利地经历好氧生物处理过程;在一些组合工艺中，好氧处理过程对厌氧(水解)代谢物的降解也有效地推动了有机物厌氧(水解)处理过程的进行。因此，与单一工艺相比，组合工艺对废水的处理效率更高。
而在目前的厌氧-好氧处理工艺中，废水依次流经水解酸化池、厌氧塔、CODcr测量仪、混合池进入氧化池，在厌氧塔的废水进入混合池时，只能通过调节UASB的出口阀门大小来进行调节流量的大小，当CODcr值较大时，只能减小流量从而减轻混合池的负荷，而不能从根本上解决厌氧塔出水CODcr较高的问题。
因此，开发一种简单有效的从根本上解决厌氧塔出水CODcr较高的问题的厌氧好氧污水处理装置极具现实意义。
实用新型内容
本实用新型的目的是针对现有技术的不足，提供一种简单有效的从根本上解决厌氧塔出水CODcr较高的问题的厌氧好氧污水处理装置。本实用新型在COD测量仪至混合池进口的管道I设有连通水解酸化池和/或厌氧塔入口的回流管，并在回流管上设置电磁阀，COD测量仪、PLC及电磁阀电性连接，当COD测量仪测得数据过高时，发送信号至PLC，PLC处理后发送信号至电磁阀，打开电磁阀，厌氧塔出水部分直接或经水解酸化池回流至厌氧塔内，如此从根本上解决厌氧塔出水CODcr较高的问题，通过该装置实现了厌氧塔出水CODcr含量的自动控制。
为实现上述目的，本实用新型采用如下技术方案：

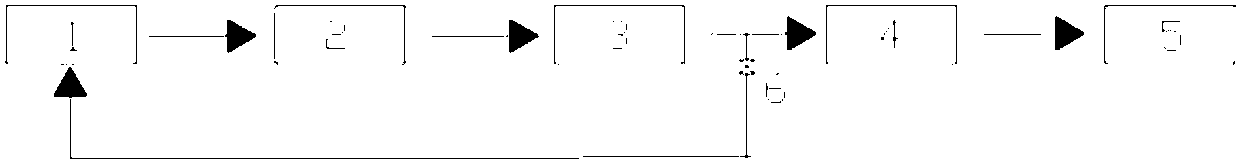

一种厌氧好氧污水处理装置，包括COD测量仪以及顺序连接的水解酸化池、厌氧塔和混合池，所述COD测量仪安装在厌氧塔出口至混合池进口的管道上，COD测量仪至混合池进口的管道I设有连通水解酸化池和/或厌氧塔入口的回流管;
回流管与管道I连接处设有三通电磁阀，COD测量仪、控制器和三通电磁阀通过导线依次连接;当COD测量仪的测量数据>700mg/L时，COD测量仪给PLC输入信号，PLC输出信号给三通阀，三通阀开启至水解酸化池和/或厌氧塔入口的回流通道，三通阀根据PLC输出信号选择开度;当COD测量仪的测量数据≤700mg/L时，COD测量仪给PLC输入信号，PLC输出信号给三通阀，三通阀关闭至水解酸化池和/或厌氧塔入口的回流通道，此时厌氧塔的出水全部进入混合池内。CODcr控制值并不仅限于700mg/L，可根据实际情况设置CODcr控制值。
或者，回流管上设有电磁阀I，COD测量仪、控制器及电磁阀I通过导线依次连接，所述控制器根据COD值的高低控制电磁阀I的开度。
作为优选的技术方案：
如上所述的一种厌氧好氧污水处理装置，所述三通电磁阀为气动电磁阀或液压电磁阀。
如上所述的一种厌氧好氧污水处理装置，当回流管上设有电磁阀I时，回流管与管道I连接处至混合池进口的管道上设有电磁阀II，COD测量仪、控制器和电磁阀II通过导线依次连接。当COD测量仪的测量数据>700mg/L时，COD测量仪给PLC输入信号，PLC输出信号给电磁阀I、电磁阀II，电磁阀I开启或增大开度，电磁阀II关闭或减小开度，电磁阀I、II根据PLC输出信号选择开度。当COD测量仪的测量数据≤700mg/L时，COD测量仪给PLC输入信号，PLC输出信号给电磁阀I、电磁阀II，电磁阀I关闭，电磁阀II开启或增大开度，此时厌氧塔的出水全部进入混合池内。
如上所述的一种厌氧好氧污水处理装置，电磁阀I和电磁阀II同时与一个控制器连接。
如上所述的一种厌氧好氧污水处理装置，所述电磁阀I及电磁阀II为气动电磁阀或液压电磁阀。
如上所述的一种厌氧好氧污水处理装置，所述控制器为PLC控制系统。本实用新型的控制器并不仅限于PLC，其他能够实现该功能的控制器也可适用于本实用新型。
如上所述的一种厌氧好氧污水处理装置，所述COD测量仪为CODcr测量仪。本实用新型的COD测量仪并不仅限于此，其他能测量COD的设备也可适用于本实用新型。
有益效果：
(1)本实用新型的一种厌氧好氧污水处理装置，结构简单，成本低廉，适用于对现有设备的改造，经济效益好;
(2)本实用新型的一种厌氧好氧污水处理装置，实现了厌氧塔出水CODcr含量的自动控制，无需人工监控，极大地提高了生产效率，降低了人工成本。
