申请日2018.05.24
公开(公告)日2019.02.01
IPC分类号E02B5/08; E02B15/06; E02B13/02
摘要
本实用新型公开了一种污水隔离栅栏，包括挡板，所述挡板的表面开设有凹槽，所述凹槽内腔的顶部活动连接有卡板和栅栏本体，所述卡板的底部与栅栏本体固定连接，所述挡板表面顶部的两侧均开设有活动槽，所述卡板表面的两侧均开设有卡槽，所述卡槽的内腔活动连接有卡杆。本实用新型通过挡板、凹槽、卡板、栅栏本体、活动槽、卡槽、卡杆、拉环、滑槽、滑块、弹簧、第一斜板、第二斜板和钻头的设置，共同构建了一个污水隔离栅栏，其中通过凹槽、卡板、活动槽、卡槽、卡杆、拉环、滑槽、滑块和弹簧的设置，能够快速对栅栏本体进行拆卸，对其实施清理，以上结构的配合，解决了清理过程比较缓慢，无法快速实施清理的问题。
权利要求书

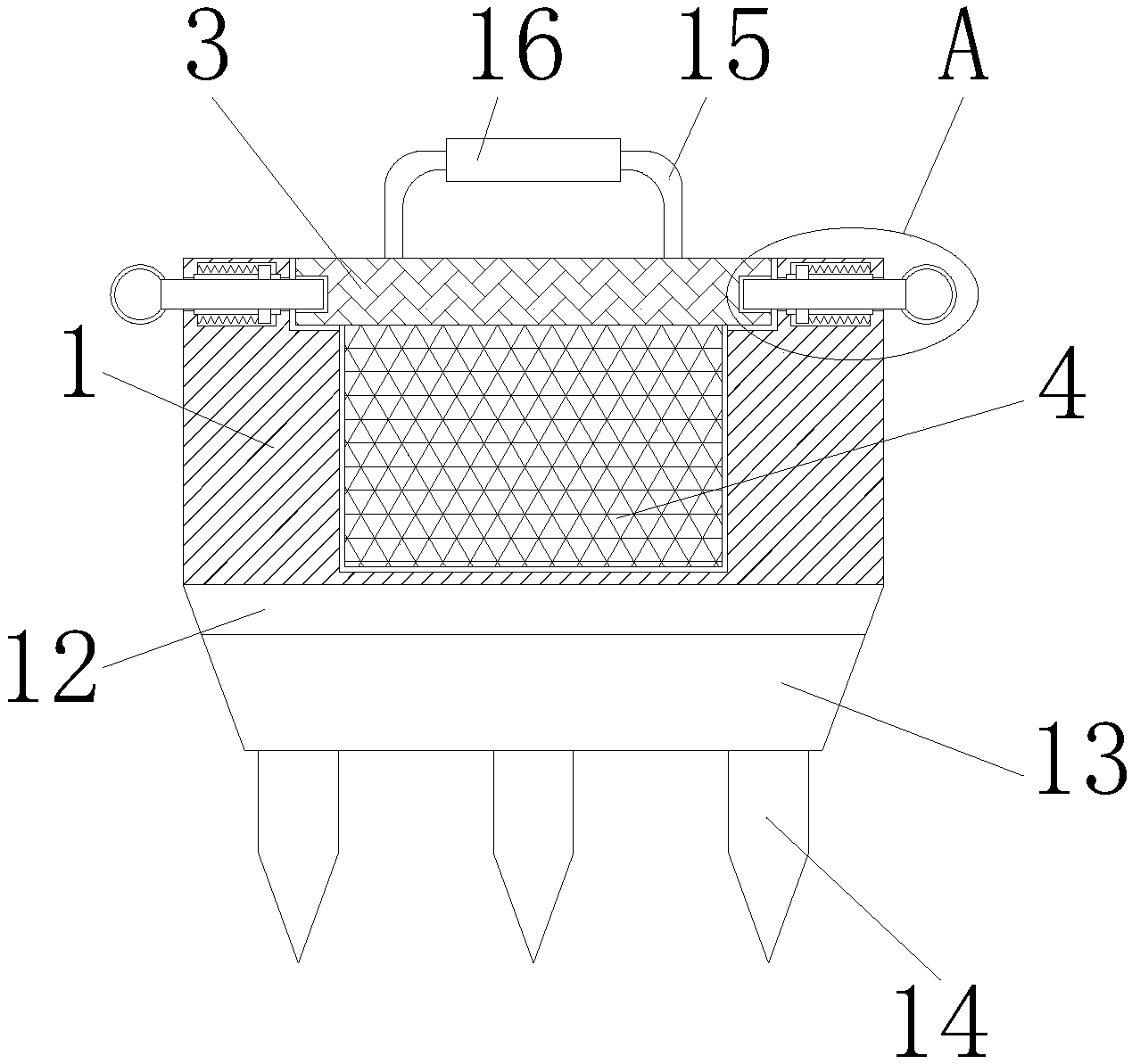

1.一种污水隔离栅栏，包括挡板(1)，其特征在于：所述挡板(1)的表面开设有凹槽(2)，所述凹槽(2)内腔的顶部活动连接有卡板(3)和栅栏本体(4)，所述卡板(3)的底部与栅栏本体(4)固定连接，所述挡板(1)表面顶部的两侧均开设有活动槽(5)，所述卡板(3)表面的两侧均开设有卡槽(6)，所述卡槽(6)的内腔活动连接有卡杆(7)，所述卡杆(7)远离卡槽(6)的一端贯穿活动槽(5)并延伸至卡板(3)的外部且固定连接有拉环(8)，所述活动槽(5)的顶部和底部均开设有滑槽(9)，所述滑槽(9)的内腔滑动连接有滑块(10)，所述滑块(10)远离滑槽(9)内腔的一端与卡杆(7)固定连接，所述滑块(10)的一侧固定连接有弹簧(11)，所述弹簧(11)远离滑块(10)的一端与活动槽(5)的内壁固定连接，所述挡板(1)的底部固定连接有第一斜板(12)，所述第一斜板(12)的底部固定连接有第二斜板(13)，所述第二斜板(13)的底部固定连接有钻头(14)。
2.根据权利要求1所述的一种污水隔离栅栏，其特征在于：所述卡板(3)分顶部固定连接有提手(15)，所述提手(15)的表面套设有防滑套(16)。
3.根据权利要求1所述的一种污水隔离栅栏，其特征在于：所述凹槽(2)的前端和后端均开设有限位槽(17)，所述卡板(3)的前端和后端均固定连接有与限位槽(17)配合使用的限位块(18)，所述限位块(18)与限位槽(17)活动连接。
4.根据权利要求1所述的一种污水隔离栅栏，其特征在于：所述挡板(1)、卡板(3)、栅栏本体(4)、第一斜板(12)和第二斜板(13)均为不锈钢材质，而栅栏本体(4)的表面和背面均涂设有耐腐蚀层(19)和抗氧化层(20)。
说明书
一种污水隔离栅栏
技术领域
本实用新型涉及隔离栅栏技术领域，具体为一种污水隔离栅栏。
背景技术
在农村，农作物的灌溉通常是通过一条主进水道，然后在农田开出与该主进水道相通的进水口，而开设的进水口由于只是一个简单的通道，灌溉水中夹杂的漂浮物容易堵塞进水口，导致水无法进入农田，需要定时的人工进行导通，而当此农田无需灌溉时，做法是封闭进水口，防止主进水通道内的水进入该农田，而且栅栏在过滤久后，其网孔内通常会被漂浮物堵塞，造成不能及时过滤的情况，因此，在使用久后，需要定时的进行清理，但是清理过程比较缓慢，无法快速实施清理。
实用新型内容
本实用新型的目的在于提供一种污水隔离栅栏，具备快速实施清理的优点，解决了清理过程比较缓慢，无法快速实施清理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水隔离栅栏，包括挡板，所述挡板的表面开设有凹槽，所述凹槽内腔的顶部活动连接有卡板和栅栏本体，所述卡板的底部与栅栏本体固定连接，所述挡板表面顶部的两侧均开设有活动槽，所述卡板表面的两侧均开设有卡槽，所述卡槽的内腔活动连接有卡杆，所述卡杆远离卡槽的一端贯穿活动槽并延伸至卡板的外部且固定连接有拉环，所述活动槽的顶部和底部均开设有滑槽，所述滑槽的内腔滑动连接有滑块，所述滑块远离滑槽内腔的一端与卡杆固定连接，所述滑块的一侧固定连接有弹簧，所述弹簧远离滑块的一端与活动槽的内壁固定连接，所述挡板的底部固定连接有第一斜板，所述第一斜板的底部固定连接有第二斜板，所述第二斜板的底部固定连接有钻头。
优选的，所述卡板分顶部固定连接有提手，所述提手的表面套设有防滑套。
优选的，所述凹槽的前端和后端均开设有限位槽，所述卡板的前端和后端均固定连接有与限位槽配合使用的限位块，所述限位块与限位槽活动连接。
优选的，所述挡板、卡板、栅栏本体、第一斜板和第二斜板均为不锈钢材质，而栅栏本体表面和背面均涂设有耐腐蚀层和抗氧化层。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过挡板、凹槽、卡板、栅栏本体、活动槽、卡槽、卡杆、拉环、滑槽、滑块、弹簧、第一斜板、第二斜板和钻头的设置，共同构建了一个污水隔离栅栏，其中通过凹槽、卡板、活动槽、卡槽、卡杆、拉环、滑槽、滑块和弹簧的设置，能够快速对栅栏本体进行拆卸，对其实施清理，以上结构的配合，解决了清理过程比较缓慢，无法快速实施清理的问题。
2、本实用新型通过提手和防滑套的设置，能够增大手与提手的摩擦力，便于使用者进行拿取，通过限位槽和限位块的设置，能够在隔离污水杂物时，避免栅栏本体出现晃动，通过耐腐蚀层和抗氧化层的设置，能够增加栅栏本体的使用寿命。
