申请日2019.09.19
公开(公告)日2019.11.22
IPC分类号B01D29/56; B01D29/03; B01D29/64; B08B9/087
摘要
本发明公开了一种污水处理多级固液分离组件，属于污水处理设备技术领域，包括底座和设置在底座上端的箱体，其特征在于，所述箱体内设置有转轴，箱体内有上到下分别倾斜设置有第一过滤筛板、第二过滤筛板和第三过滤筛板，所述第一过滤筛板、第二过滤筛板和第三过滤筛板的最低端均开设有排料口，排料口设置有电磁阀，转轴上设置有支撑杆，支撑杆上设置有若干刮板组件。为了解决现有技术中固液分离的多级筛板容易因杂质淤积和堵塞造成污水处理能力下降的问题，利用电机的旋转驱动水平刮板和竖直刮板，利用水平刮板和竖直刮板的物理清洗，对箱体内壁、第一过滤筛板上端、第二过滤筛板上端和第三过滤筛板上端进行清洗，减小杂物淤积和堵塞。
权利要求书

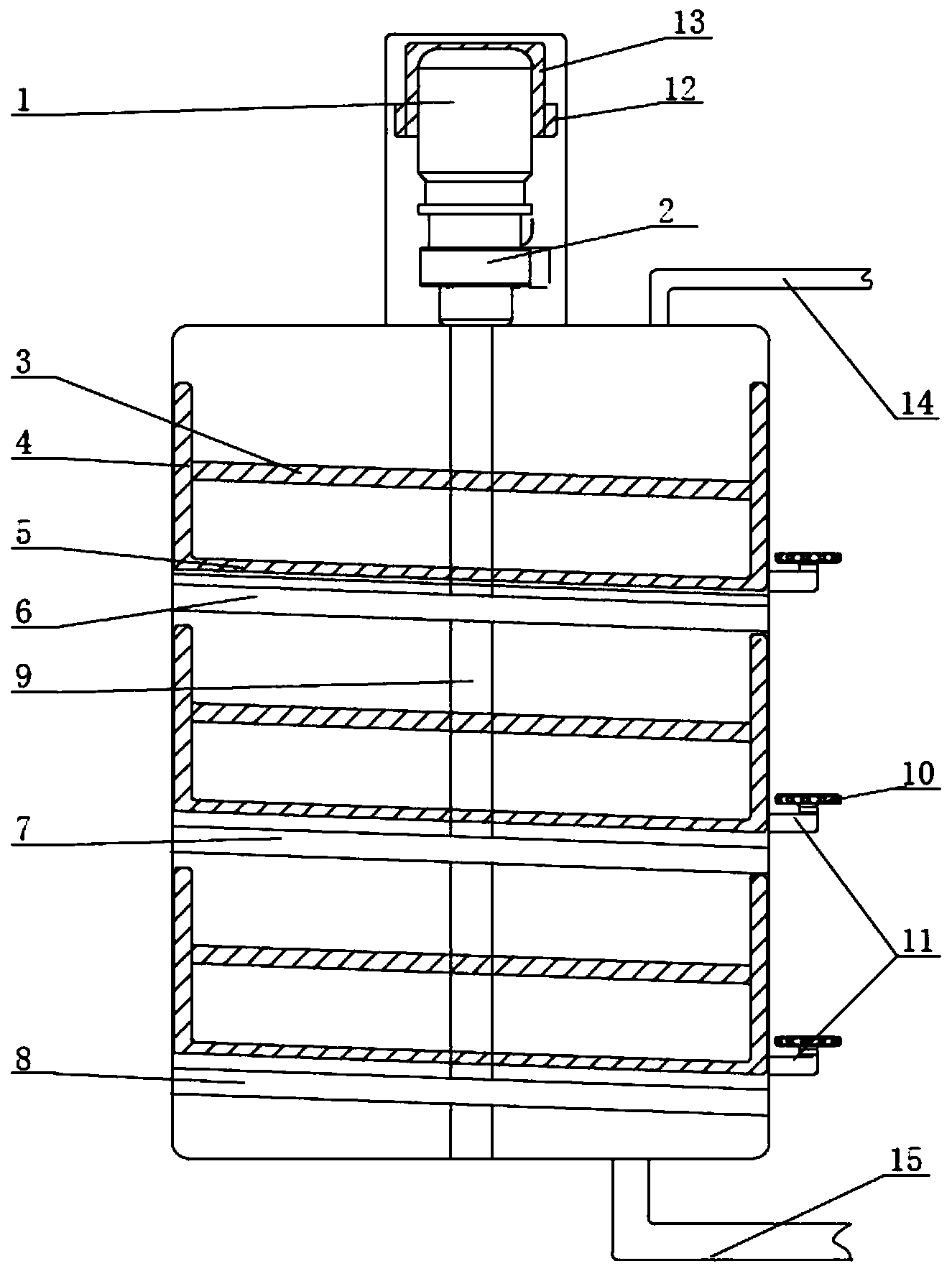

1.一种污水处理多级固液分离组件，包括底座和设置在底座上端的箱体，其特征在于，所述箱体内设置有转轴(9)，箱体内有上到下分别倾斜设置有第一过滤筛板(6)、第二过滤筛板(7)和第三过滤筛板(8)，所述第一过滤筛板(6)、第二过滤筛板(7)和第三过滤筛板(8)的最低端均开设有排料口(11)，排料口(11)设置有电磁阀(10)，转轴(9)上设置有支撑杆(3)，支撑杆(3)上设置有若干刮板组件，所述箱体上端设置有进料口(14)，箱体下端设置有出料口(15)。
2.根据权利要求1所述的污水处理多级固液分离组件，其特征在于，所述刮板组件包括水平刮板(5)和竖直刮板(4)，所述水平刮板(5)与第一过滤筛板(6)、第二过滤筛板(7)和第三过滤筛板(8)的上端相对应设置，所述竖直刮板(4)与箱体内壁相对应设置。
3.根据权利要求2所述的污水处理多级固液分离组件，其特征在于，所述水平刮板(5)和竖直刮板(4)均采用硬质材料制成。
4.根据权利要求2所述的污水处理多级固液分离组件，其特征在于，所述水平刮板(5)上设置有若干粉碎刀(16)。
5.根据权利要求1所述的污水处理多级固液分离组件，其特征在于，所述转轴(9)上端连接有驱动组件，驱动组件包括搅拌电机(1)和万向节联轴器(2)，搅拌电机(1)设置在箱体的上端，万向节联轴器(2)一端与搅拌电机(1)传动连接，万向节联轴器(2)另一端与转轴(9)传动连接。
6.根据权利要求5所述的污水处理多级固液分离组件，其特征在于，所述搅拌电机(1)外侧周向包裹设置有阻尼片(13)，阻尼片(13)下端设置有橡胶板(12)，所述箱体上端设置有安装座，安装座内设置有凹槽，所述阻尼片(13)和橡胶板(12)均设置在凹槽内。
7.根据权利要求1所述的污水处理多级固液分离组件，其特征在于，所述第一过滤筛板(6)、第二过滤筛板(7)和第三过滤筛板(8)的孔径由上到下逐级减小。
8.根据权利要求1或5所述的污水处理多级固液分离组件，其特征在于，所述搅拌电机(1)与电磁阀(10)电连接有控制系统。
说明书
一种污水处理多级固液分离组件
技术领域
本发明属于污水处理设备技术领域，具体地涉及一种污水处理多级固液分离组件。
背景技术
固液分离设备是一种将污水中的固体分离开来的水处理工艺，广泛的应用于污水处理行业，用以去除水体悬浮物、大体积垃圾，降低浊度、净化水质，减少系统污垢、菌藻、锈蚀等现象的产生，一般设置在污水处理体系的预处理阶段，而在后续污水处理体系中的设备运转问题很大程度上与预处理设备的运转有关。
现有的固液分离设备多采用筛板和板框相结合的结构，但是这种结构在长时间的使用后，会容易受到杂质淤积和堵塞，使得污水处理的能力大大下降，现有的解决方案多是通过人工清洗或更换新型的筛板，会导致工作效率下降。
发明内容
本发明的目的在于：为了解决现有技术中固液分离的多级筛板容易因杂质淤积和堵塞造成污水处理能力下降的问题，提供一种污水处理多级固液分离组件。
本发明采用的技术方案如下：
一种污水处理多级固液分离组件，包括底座和设置在底座上端的箱体，其特征在于，所述箱体内设置有转轴，箱体内有上到下分别倾斜设置有第一过滤筛板、第二过滤筛板和第三过滤筛板，所述第一过滤筛板、第二过滤筛板和第三过滤筛板的最低端均开设有排料口，排料口设置有电磁阀，转轴上设置有支撑杆，支撑杆上设置有若干刮板组件，所述箱体上端设置有进料口，箱体下端设置有出料口。
本发明的进一步优选，所述刮板组件包括水平刮板和竖直刮板，所述水平刮板与第一过滤筛板、第二过滤筛板和第三过滤筛板的上端相对应设置，所述竖直刮板与箱体内壁相对应设置。
本发明的进一步优选，所述水平刮板和竖直刮板均采用硬质材料制成。
本发明的进一步优选，所述水平刮板上设置有若干粉碎刀。
本发明的进一步优选，所述转轴上端连接有驱动组件，驱动组件包括搅拌电机和万向节联轴器，搅拌电机设置在箱体的上端，万向节联轴器一端与搅拌电机传动连接，万向节联轴器另一端与转轴传动连接。
本发明的进一步优选，所述搅拌电机外侧周向包裹设置有阻尼片，阻尼片下端设置有橡胶板，所述箱体上端设置有安装座，安装座内设置有凹槽，所述阻尼片和橡胶板均设置在凹槽内。
本发明的进一步优选，所述第一过滤筛板、第二过滤筛板和第三过滤筛板的孔径由上到下逐级减小。
本发明的进一步优选，所述搅拌电机与电磁阀电连接有控制系统。
工作原理：本发明通过电机的转动驱动转轴旋转，利用电机的旋转驱动水平刮板和竖直刮板，利用水平刮板和竖直刮板的物理清洗，对箱体内壁、第一过滤筛板上端、第二过滤筛板上端和第三过滤筛板上端进行清洗，减小杂物淤积和堵塞，利用水平刮板和竖直刮板可以在多级固液分离系统中实现多级筛板的清洗和箱体内壁的完整清洗，提高整个系统的污水处理能力。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1.本发明利用电机驱动水平刮板和竖直刮板的转动，利用水平刮板和竖直刮板通过物理清洗的方式，对箱体内壁、第一过滤筛板上端、第二过滤筛板上端和第三过滤筛板上端进行清洗，减小杂物淤积和堵塞，利用水平刮板和竖直刮板可以在多级固液分离系统中实现多级筛板的清洗和箱体内壁的完整清洗，提高整个系统的污水处理能力，与现有技术相比，本发明可以直接对筛板和箱体内壁的堵塞和淤积杂质进行清洗，不需要人工拆卸筛板和箱体，无需停工清洗，利用水平刮板和竖直刮板清洗干净后，还可以通过上下设置的若干排液口排出。
2.通过在水平刮板上设置有若干粉碎刀，利用粉碎刀可以对难以清洗的淤泥和杂质进行快速破碎，进一步提高清洗效率。
3.在搅拌电机与转轴之间设置有万向节联轴器，避免搅拌电机与转轴传动方向在同一条直线上，从而避免转轴传动过程中对搅拌电机的直接作用力和磨损，提高搅拌电机的使用寿命。
4.第一过滤筛板、第二过滤筛板和第三过滤筛板的孔径由上到下逐级减小，提高多级过滤分离的能力。（发明人李泓）
