高新山地农村生活污水无能耗处理设备

发布时间:2023-7-28 10:26:44  中国污水处理工程网

公布日:2022.06.21

申请日:2022.03.02

分类号:C02F9/14(2006.01)I;C02F101/30(2006.01)N

摘要

本发明提供了一种山地农村生活污水无能耗处理系统及方法,包括通过依次连通的高位调节池、好氧池、沉淀池和人工湿地;高位调节池上设置有收集污水的污水管,高位调节池与好氧池之间设置有可将高位调节池内污水抽入好氧池内的虹吸管,虹吸管位于好氧池内的端部连接有水射器,水射器的顶部连接有顶端位于好氧池上方的进气管,高位调节池和好氧池内均悬挂有组合填料。本发明解决了现有技术中存在的山地农村生活污水处理系统的成本高的问题,产生了无能耗的有效的处理生活污水的效果。


权利要求书

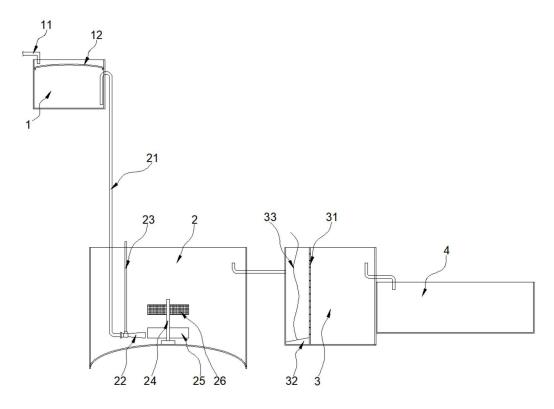

1.一种山地农村生活污水无能耗处理系统,其特征在于:包括通过依次连通的高位调节池(1)、好氧池(2)、沉淀池(3)和人工湿地(4);高位调节池(1)上设置有收集污水的污水管(11),高位调节池(1)与好氧池(2)之间设置有可将高位调节池(1)内污水抽入好氧池(2)内的虹吸管(21),虹吸管(21)位于好氧池(2)内的端部连接有水射器(22),水射器(22)的顶部连接有顶端位于好氧池(2)上方的进气管(23),高位调节池(1)和好氧池(2)内均悬挂有组合填料。

2.如权利要求1所述的一种山地农村生活污水无能耗处理系统,其特征在于:所述高位调节池(1)的内顶部固定设置有格栅(12),所述组合填料悬挂于格栅(12)的底部,所述污水管(11)位于格栅(12)的上方。

3.如权利要求2所述的一种山地农村生活污水无能耗处理系统,其特征在于:所述格栅(12)为向上凸起的弧形。

4.如权利要求1所述的一种山地农村生活污水无能耗处理系统,其特征在于:所述好氧池(2)成圆柱状,所述好氧池(2)内底部同轴转动安装有转轴(24),转轴(24)上固定连接有叶轮(25)和网板(26),叶轮(25)位于网板(26)的下方,所述水射器(22)与叶轮(25)处于同一高度且所述水射器(22)的输出端朝向叶轮(25)。

5.如权利要求4所述的一种山地农村生活污水无能耗处理系统,其特征在于:所述好氧池(2)的底部中部向上凸起。

6.如权利要求4所述的一种山地农村生活污水无能耗处理系统,其特征在于:所述水射器(22)的轴线与所述叶轮(25)的轴线不在同一平面上。

7.如权利要求1所述的一种山地农村生活污水无能耗处理系统,其特征在于:所述沉淀池(3)内竖直设置有隔板(31),所述沉淀池(3)内设置有通过拉绳(33)连接并提升的清淤块(32),清淤块(32)的侧壁与所述沉淀池(3)的内壁和隔板(31)的侧壁贴合,所述好氧池(2)与沉淀池(3)的连通管道位于清淤块(32)的上方,隔板(31)上均匀开设有滤孔。

8.如权利要求7所述的一种山地农村生活污水无能耗处理系统,其特征在于:所述清淤块(32)的顶部设置斜面,所述清淤块(32)的最高端为与所述隔板(31)贴合的一端。

9.一种山地农村生活污水无能耗处理方法,其特征在于:利用如权利要求1所述的一种山地农村生活污水无能耗处理系统,处理步骤如下:S1、在所述高位调节池(1)内的污水到达高液位后,通过所述虹吸管(21)将污水吸入所述好氧池(2)内,在所述高位调节池(1)内的污水到达低液位时,虹吸被破除;S2、在虹吸过程中,所述高位调节池(1)的水位逐渐降低,直至成为空池,进而实现对所述高位调节池(1)内的组合填料的赋氧;S3、在虹吸过程中,由于所述高位调节池(1)与好氧池(2)之间的液位差,通过所述水射器(22)工作,利用所述进气管(23)吸入空气至所述好氧池(2)内,进行污水的无能耗曝气;S4、随着所述好氧池(2)内水位的升高,所述好氧池(2)顶部的经过所述好氧池(2)处理的污水通过管道流入所述沉淀池(3)中,在所述沉淀池(3)内进行污泥沉淀后,将水排入人工湿地(4)中。10.如权利要求9所述的一种山地农村生活污水无能耗处理方法,其特征在于:对所述虹吸管(21)的端口位置进行设置,以使得所述高位调节池(1)的最低液位与所述好氧池(2)的最高液位的液位差在10米至25米之间。

发明内容

针对现有技术中所存在的不足,本发明提供了一种山地农村生活污水无能耗处理系统及方法,其解决了现有技术中存在的山地农村生活污水处理系统的成本高的问题。

根据本发明的实施例,一种山地农村生活污水无能耗处理系统,包括通过依次连通的高位调节池、好氧池、沉淀池和人工湿地;高位调节池上设置有收集污水的污水管,高位调节池与好氧池之间设置有可将高位调节池内污水抽入好氧池内的虹吸管,虹吸管位于好氧池内的端部连接有水射器,水射器的顶部连接有顶端位于好氧池上方的进气管,高位调节池和好氧池内均悬挂有组合填料。

进一步的,所述高位调节池的内顶部固定设置有格栅,所述组合填料悬挂于格栅的底部,所述污水管位于格栅的上方。

进一步的,所述格栅为向上凸起的弧形。

进一步的,所述好氧池成圆柱状,所述好氧池内底部同轴转动安装有转轴,转轴上固定连接有叶轮和网板,叶轮位于网板的下方,所述水射器与叶轮处于同一高度且所述水射器的输出端朝向叶轮。

进一步的,所述好氧池的底部中部向上凸起。

进一步的,所述水射器的轴线与所述叶轮的轴线不在同一平面上。

进一步的,所述沉淀池内竖直设置有隔板,所述沉淀池内设置有通过拉绳连接并提升的清淤块,清淤块的侧壁与所述沉淀池的内壁和隔板的侧壁贴合,所述好氧池与沉淀池的连通管道位于清淤块的上方,隔板上均匀开设有滤孔。

进一步的,所述清淤块的顶部设置斜面,所述清淤块的最高端为与所述隔板贴合的一端。

一种山地农村生活污水无能耗处理方法,利用所述的一种山地农村生活污水无能耗处理系统,处理步骤如下:

S1、在所述高位调节池内的污水到达高液位后,通过所述虹吸管将污水吸入所述好氧池内,在所述高位调节池内的污水到达低液位时,虹吸被破除;

S2、在虹吸过程中,所述高位调节池的水位逐渐降低,直至成为空池,进而实现对所述高位调节池内的组合填料的赋氧;

S3、在虹吸过程中,由于所述高位调节池与好氧池之间的液位差,通过所述水射器工作,利用所述进气管吸入空气至所述好氧池内,进行污水的无能耗曝气;

S4、随着所述好氧池内水位的升高,所述好氧池顶部的经过所述好氧池处理的污水通过管道流入所述沉淀池中,在所述沉淀池内进行污泥沉淀后,将水排入人工湿地中。

进一步的,对所述虹吸管的端口位置进行设置,以使得所述高位调节池的最低液位与所述好氧池的最高液位的液位差在10米至25米之间。

相比于现有技术,本发明具有如下有益效果:

通过高位调节池收集生活污水,在高位调节池的水位达到虹吸水位后,高位调节池内的污水通过虹吸管进入好氧池内,在污水经虹吸管自水射器流出的过程中,水射器上的进气管自动吸气,进行对好氧池的增氧,提高好氧池内微生物的活性,减少污泥的产生量,当好氧池内液位达到一定高度后,好氧池内顶部的污水通过管道流入沉淀池中,最终经过沉淀的污水通过管道排入人工湿地中,实现生活污水的处理;生活污水中的富营养物质和杂质能够被有效的清除,且整个处理过程不涉及到能源的投入,系统的结构也较为简单,制造成本低,综上,实现了山地农村生活污水的无能耗的有效清理。

(发明人:敖亮;徐浩宇;覃巧静;范围;李勉;常瑞庭)
