公布日：2022.12.06
申请日：2022.09.02
分类号：C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/20(2006.01)N;C02F101/30(2006.01)N;C02F103/10(2006.01)N
摘要
本发明公开一种MBBR耦合芬顿工艺处理铅锌选矿废水的方法，属于废水处理领域，其包括进水口、竖流沉淀区、MBBR生化区、芬顿反应区、碱化区、斜管沉淀区、中间水箱、中间提升泵、多介质过滤罐、多介质过滤罐出水口、污泥储罐。本发明可有效去除铅锌选矿废水中的有机污染物、氨氮和金属离子，可应用于铅锌选矿废水的零排放处理。
权利要求书
1.一种MBBR耦合芬顿工艺处理铅锌选矿废水的方法，其特征在于，其包括进水口、竖流沉淀区、MBBR生化区、芬顿反应区、碱化区、斜管沉淀区、中间水箱、中间提升泵、多介质过滤罐、多介质过滤罐出水口、污泥储罐，其中，竖流沉淀区通过竖流沉淀区出水口与MBBR生化区相连通；MBBR生化区通过滚筒筛网出水口与芬顿反应区相连通；芬顿反应区通过过流孔与碱化区相连通；碱化区通过碱化区出水口与斜管沉淀区相连通；斜管沉淀区通过斜管沉淀出水口和斜管沉淀出水管与中间水箱相连通；中间水箱通过中间提升泵进水管、中间提升泵、中间提升泵出水管与多介质过滤罐相连通；竖流沉淀区内设置的竖流沉淀排泥口通过竖流沉淀排泥管与污泥储罐相连通；斜管沉淀区内设置的穿孔排泥管通过外排泥管、排泥控制阀门与污泥储罐相连通；所述方法包括以下步骤：1）待处理的废水通过进水口流入竖流沉淀区，废水中的悬浮物在竖流沉淀区内沉降，沉淀的污泥通过竖流沉淀排泥口和竖流沉淀排泥管流入污泥储罐，上部清水通过竖流沉淀区出水口流入MBBR生化区；2）鼓风机通过供气管给MBBR生化区底部安装的穿孔曝气管供气，在穿孔曝气管曝气的条件下，MBBR生化区内的悬浮载体上生长生物膜，生物膜去除废水中可生物降解的有机物（COD），并通过生物膜上的硝化菌将废水中的氨氮转化成硝态氮，生化反应后的废水和脱落的部分生物膜通过滚筒筛网流到芬顿反应区，悬浮载体被滚筒筛网滞留在MBBR生化区内；3）在芬顿反应区，废水中难生物降解的部分有机物在添加的硫酸、双氧水、硫酸亚铁形成的芬顿试剂的氧化作用下被进一步氧化去除，形成的泥水反应混合液流入碱化区；4）将碱添加到碱化区，使得芬顿反应后的泥水偏碱性，偏碱性的泥水通过碱化区出水口流入斜管沉淀区；芬顿反应区和碱化区的搅拌混合都是通过来自鼓风机的曝气搅拌穿孔管提供的空气来实现的；5）在斜管沉淀区泥水得到分离，上部清水通过斜管沉淀出水口和斜管沉淀出水管流入中间水箱，底部污泥通过斜管沉淀区内设置的穿孔排泥管、外排泥管、排泥控制阀门流入污泥储罐；6）在中间水箱的废水通过中间提升泵提升至多介质过滤罐，废水在多介质过滤罐得到进一步净化后，通过多介质过滤罐出水口流出整个处理装置。
2.根据权利要求1所述MBBR耦合芬顿工艺处理铅锌选矿废水的方法，其特征在于，所述MBBR生化区内设置有穿孔曝气管、悬浮载体和滚筒筛网。
3.根据权利要求1所述MBBR耦合芬顿工艺处理铅锌选矿废水的方法，其特征在于，所述芬顿反应区内设置有硫酸投加口、双氧水投加口、硫酸亚铁投加口和曝气搅拌穿孔管。
4.根据权利要求1所述MBBR耦合芬顿工艺处理铅锌选矿废水的方法，其特征在于，所述碱化区内设置有碱投加口和曝气搅拌穿孔管。
5.根据权利要求1所述MBBR耦合芬顿工艺处理铅锌选矿废水的方法，其特征在于，所述穿孔曝气管通过供气管与鼓风机相连通。
6.根据权利要求1所述MBBR耦合芬顿工艺处理铅锌选矿废水的方法，其特征在于，所述曝气搅拌穿孔管通过供气管与鼓风机相连通。
7.根据权利要求1所述MBBR耦合芬顿工艺处理铅锌选矿废水的方法，其特征在于，所述斜管沉淀区内设置有斜管。
发明内容
本发明的目的是针对现有铅锌选矿废水处理技术的不足，提供一种MBBR耦合芬顿工艺处理铅锌选矿废水的方法，可应用于铅锌选矿废水的零排放处理。

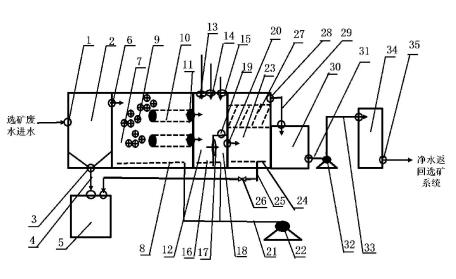

本发明的技术方案是：一种MBBR耦合芬顿工艺处理铅锌选矿废水的方法，其包括进水口、竖流沉淀区、MBBR生化区、芬顿反应区、碱化区、斜管沉淀区、中间水箱、中间提升泵、多介质过滤罐、多介质过滤罐出水口、污泥储罐，其中，竖流沉淀区通过竖流沉淀区出水口与MBBR生化区相连通；MBBR生化区通过滚筒筛网出水口与芬顿反应区相连通；芬顿反应区通过过流孔与碱化区相连通；碱化区通过碱化区出水口与斜管沉淀区相连通；斜管沉淀区通过斜管沉淀出水口和斜管沉淀出水管与中间水箱相连通；中间水箱通过中间提升泵进水管、中间提升泵、中间提升泵出水管与多介质过滤罐相连通；竖流沉淀区内设置的竖流沉淀排泥口通过竖流沉淀排泥管与污泥储罐相连通；斜管沉淀区内设置的穿孔排泥管通过外排泥管、排泥控制阀门与污泥储罐相连通。
进一步的，所述MBBR生化区内设置有穿孔曝气管、悬浮载体和滚筒筛网。
进一步的，所述芬顿反应区内设置有硫酸投加口、双氧水投加口、硫酸亚铁投加口和曝气搅拌穿孔管。
进一步的，所述碱化区内设置有碱投加口和曝气搅拌穿孔管。
进一步的，所述穿孔曝气管通过供气管与鼓风机相连通。
进一步的，所述曝气搅拌穿孔管通过供气管与鼓风机相连通。
进一步的，所述斜管沉淀区内设置有斜管。
本发明的有益效果：1)铅锌选矿废水经过前端竖流沉淀区可有效去除废水中大部分悬浮物（SS），减少了SS对MBBR生化区不利的影响，提高了MBBR生化区纯生物膜工艺的处理效率。
2)因铅锌选矿废水中污染物主要是COD，而氨氮和总氮浓度较低，回用水也没有对硝态氮去除的要求，所以，采用本发明中的单段好氧MBBR生化区即可好氧生化去除废水的COD污染物和氨氮。
3)MBBR生化区取消了传统活性污泥或泥膜混合工艺中的污泥回流，减少了设备投资和能耗，它属于纯生物膜生化区；所以，MBBR生化区内悬浮生长的MLSS和MBBR生化区出水中SS浓度也较低，如进入MBBR生化区的铅锌选矿废水中SS浓度为30mg/L和COD浓度为100mg/L的情况下，MBBR生化区出水中SS浓度也只在50-60mg/l之间。鉴于此，MBBR生化区出水不需要经过沉淀可直接进入芬顿反应区，在芬顿反应区与芬顿试剂进行混合反应去除难生物降解的有机污染物。
4)本发明只需要在碱化区内通过投加碱将PH值调到8左右，即可通过一段斜管沉淀区达到去除污泥悬浮物和混杂金属离子的目的，达到了回调芬顿反应混合液PH值和金属离子在碱性条件下沉淀去除的双重目的。
5)多介质过滤罐可进一步去除废水中的悬浮物、COD和金属离子等污染物，使其最终出水水质达到回用标准。
6)本发明涉及的废水处理区可整体一体化建设或制造，节省了占地，应用灵活。
（发明人：骆建明;牛学义;蔡先明;王乾）
