公布日：2022.05.27
申请日：2022.03.15
分类号：C02F9/08(2006.01)I
摘要
本发明公开了一种地埋式一体化污水处理系统，包括地埋壳，所述地埋壳内壁的左侧固定连接有电解箱，所述电解箱的右侧通过管道连通有过滤箱，所述过滤箱背面底部的右侧通过连管连通有增氧箱。本发明通过设置监控系统，对增氧箱、高温箱和颗粒过滤箱进行检测，通过电解箱、过滤箱、增氧箱、高温箱、消毒箱和颗粒过滤箱，对污水进行过滤，从而达到了可以节省存储空间的效果，解决了一体化污水处理系统无法节省存储空间的问题，该地埋式一体化污水处理系统及其处理方法，具备可以节省存储空间的优点，使用者在使用时不需要准备大量的空地或者空间，保证一体化污水处理系统的正常使用，同时也不会被外部的物体碰撞。
权利要求书

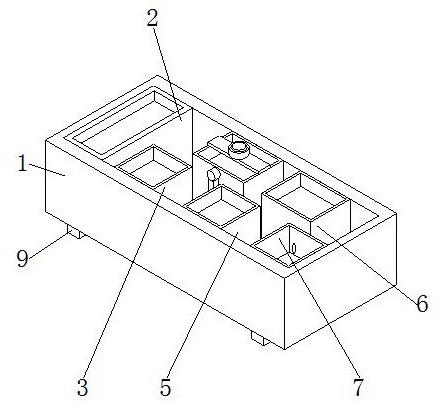

1.一种地埋式一体化污水处理系统，包括地埋壳（1），其特征在于：所述地埋壳（1）内壁的左侧固定连接有电解箱（2），所述电解箱（2）的右侧通过管道连通有过滤箱（3），所述过滤箱（3）背面底部的右侧通过连管连通有增氧箱（4），所述增氧箱（4）正面的右侧连通有高温箱（5），所述高温箱（5）背面右侧的底部连通有消毒箱（6），所述消毒箱（6）正面右侧的底部连通有颗粒过滤箱（7），所述地埋壳（1）的内部设置有监控系统（8）；所述监控系统（8）包括处理器（81），所述处理器（81）的输入端电连接有数据收集模块（82），所述数据收集模块（82）的输入端电连接有氧气感应器（83），所述数据收集模块（82）的输入端电连接有温度感应器（84），所述温度感应器（84）的输入端电连接有颗粒感应器（85），所述处理器（81）的输出端双向电连接有对比模块（86），所述对比模块（86）的输出端双向电连接有数据储存模块（87），所述处理器（81）的输出端电连接有显示模块（88），所述显示模块（88）的输出端电连接有报警模块（89），所述氧气感应器（83）固定连接在消毒箱（6）右侧的前端，所述温度感应器（84）固定连接在高温箱（5）的内部，所述颗粒感应器（85）固定连接在颗粒过滤箱（7）内壁的底部。
2.根据权利要求1所述的一种地埋式一体化污水处理系统，其特征在于：所述地埋壳（1）底部的两侧均固定连接有连板（9），所述连板（9）的表面设置有防滑纹。
3.根据权利要求1所述的一种地埋式一体化污水处理系统，其特征在于：所述电解箱（2）的内部设置有大型污泥过滤网（10），所述大型污泥过滤网（10）的表面与电解箱（2）的内壁固定连接。
4.根据权利要求3所述的一种地埋式一体化污水处理系统，其特征在于：所述过滤箱（3）的内部设置有过滤网一（11），所述过滤网一（11）的表面与过滤箱（3）的内壁固定连接，所述过滤网一（11）的底部设置有活性炭（12），所述活性炭（12）的底部设置有过滤网二（13），所述过滤网二（13）的表面与过滤箱（3）的内壁固定连接。
5.根据权利要求4所述的一种地埋式一体化污水处理系统，其特征在于：所述增氧箱（4）的顶部设置有搅动机构（14），所述搅动机构（14）包括电机（141），所述增氧箱（4）的顶部固定连接有固定板（142），所述电机（141）固定连接在固定板（142）的顶部，所述电机（141）的输出端贯穿至增氧箱（4）的内部固定连接有传动杆（143），所述传动杆（143）的表面固定连接有搅动板（144）。
6.根据权利要求5所述的一种地埋式一体化污水处理系统，其特征在于：所述地埋壳（1）内壁的底部固定连接有曝气泵（15），所述曝气泵（15）的输出端贯穿至增氧箱（4）的内部。
7.根据权利要求6所述的一种地埋式一体化污水处理系统，其特征在于：所述报警模块（89）包括报警灯（891）和报警蜂鸣器（892），所述报警灯（891）为红色LED灯。
8.根据权利要求7所述的一种地埋式一体化污水处理系统及其处理方法，其特征在于：包括以下步骤：S1：使用者将地埋壳（1）埋入土地里，再通过管道将污水传入电解箱（2）的内部，通过电解箱（2）内部的大型污泥过滤网（10）进行过滤，过滤后将污水通过管道传入过滤箱（3）的内部，通过过滤箱（3）内部的过滤网一（11）、活性炭（12）和过滤网二（13）进行过滤，过滤后过滤箱（3）将水通过连管传入增氧箱（4）的内部，再通过曝气泵（15）对增氧箱（4）内部的水进行增氧，然后开启电机（141），电机（141）通过输出端带动传动杆（143）转动，传动杆（143）带动搅动板（144）转动，通过搅动板（144）对水进行搅动，防止曝气泵（15）在对水进行增氧时出现死角，再将增氧后的水传入高温箱（5）的内部进行高温消毒，消毒后将水传入消毒箱（6）的内部，通过消毒箱（6）内部的消毒液进行二次消毒，在消毒后消毒箱（6）将水传入颗粒过滤箱（7）的内部，通过颗粒过滤箱（7）进行过滤，然后执行S2；S2：使用者通过氧气感应器（83）对增氧箱（4）内部水的含氧量进行感应，再通过温度感应器（84）对高温箱（5）内部水的温度进行感应，然后通过颗粒感应器（85）对颗粒过滤箱（7）内部水中的颗粒进行感应，氧气感应器（83）、温度感应器（84）和颗粒感应器（85）将感应的含氧量数据、温度数据和颗粒数据传入数据收集模块（82）的内部，数据收集模块（82）将数据传入处理器（81）的内部，处理器（81）将数据通过对比模块（86）与数据储存模块（87）内部的数据进行对比，若是数据正常，处理器（81）将对比数据传入显示模块（88）的内部进行显示，若是数据异常，处理器（81）将对比数据传入显示模块（88）的内部进行显示，同时处理器（81）开启报警模块（89），通过报警灯（891）和报警蜂鸣器（892）进行报警提示使用者进行维修。
发明内容
为解决上述背景技术中提出的问题，本发明的目的在于提供一种地埋式一体化污水处理系统及其处理方法，具备可以节省存储空间的优点，解决了一体化污水处理系统无法节省存储空间的问题。
为实现上述目的，本发明提供如下技术方案：一种地埋式一体化污水处理系统，包括地埋壳，所述地埋壳内壁的左侧固定连接有电解箱，所述电解箱的右侧通过管道连通有过滤箱，所述过滤箱背面底部的右侧通过连管连通有增氧箱，所述增氧箱正面的右侧连通有高温箱，所述高温箱背面右侧的底部连通有消毒箱，所述消毒箱正面右侧的底部连通有颗粒过滤箱，所述地埋壳的内部设置有监控系统；所述监控系统包括处理器，所述处理器的输入端电连接有数据收集模块，所述数据收集模块的输入端电连接有氧气感应器，所述数据收集模块的输入端电连接有温度感应器，所述温度感应器的输入端电连接有颗粒感应器，所述处理器的输出端双向电连接有对比模块，所述对比模块的输出端双向电连接有数据储存模块，所述处理器的输出端电连接有显示模块，所述显示模块的输出端电连接有报警模块，所述氧气感应器固定连接在消毒箱右侧的前端，所述温度感应器固定连接在高温箱的内部，所述颗粒感应器固定连接在颗粒过滤箱内壁的底部。
作为本发明优选的，所述地埋壳底部的两侧均固定连接有连板，所述连板的表面设置有防滑纹。
作为本发明优选的，所述电解箱的内部设置有大型污泥过滤网，所述大型污泥过滤网的表面与电解箱的内壁固定连接。
作为本发明优选的，所述过滤箱的内部设置有过滤网一，所述过滤网一的表面与过滤箱的内壁固定连接，所述过滤网一的底部设置有活性炭，所述活性炭的底部设置有过滤网二，所述过滤网二的表面与过滤箱的内壁固定连接。
作为本发明优选的，所述增氧箱的顶部设置有搅动机构，所述搅动机构包括电机，所述增氧箱的顶部固定连接有固定板，所述电机固定连接在固定板的顶部，所述电机的输出端贯穿至增氧箱的内部固定连接有传动杆，所述传动杆的表面固定连接有搅动板。
作为本发明优选的，所述地埋壳内壁的底部固定连接有曝气泵，所述曝气泵的输出端贯穿至增氧箱的内部。
作为本发明优选的，所述报警模块包括报警灯和报警蜂鸣器，所述报警灯为红色LED灯。
作为本发明优选的，包括以下步骤：S1：使用者将地埋壳埋入土地里，再通过管道将污水传入电解箱的内部，通过电解箱内部的大型污泥过滤网进行过滤，过滤后将污水通过管道传入过滤箱的内部，通过过滤箱内部的过滤网一、活性炭和过滤网二进行过滤，过滤后过滤箱将水通过连管传入增氧箱的内部，再通过曝气泵对增氧箱内部的水进行增氧，然后开启电机，电机通过输出端带动传动杆转动，传动杆带动搅动板转动，通过搅动板对水进行搅动，防止曝气泵在对水进行增氧时出现死角，再将增氧后的水传入高温箱的内部进行高温消毒，消毒后将水传入消毒箱的内部，通过消毒箱内部的消毒液进行二次消毒，在消毒后消毒箱将水传入颗粒过滤箱的内部，通过颗粒过滤箱进行过滤，然后执行S2；S2：使用者通过氧气感应器对增氧箱内部水的含氧量进行感应，再通过温度感应器对高温箱内部水的温度进行感应，然后通过颗粒感应器对颗粒过滤箱内部水中的颗粒进行感应，氧气感应器、温度感应器和颗粒感应器将感应的含氧量数据、温度数据和颗粒数据传入数据收集模块的内部，数据收集模块将数据传入处理器的内部，处理器将数据通过对比模块与数据储存模块内部的数据进行对比，若是数据正常，处理器将对比数据传入显示模块的内部进行显示，若是数据异常，处理器将对比数据传入显示模块的内部进行显示，同时处理器开启报警模块，通过报警灯和报警蜂鸣器进行报警提示使用者进行维修。
与现有技术相比，本发明的有益效果如下：1、本发明通过设置监控系统，对增氧箱、高温箱和颗粒过滤箱进行检测，通过电解箱、过滤箱、增氧箱、高温箱、消毒箱和颗粒过滤箱，对污水进行过滤，从而达到了可以节省存储空间的效果，解决了一体化污水处理系统无法节省存储空间的问题，该地埋式一体化污水处理系统及其处理方法，具备可以节省存储空间的优点，使用者在使用时不需要准备大量的空地或者空间，保证一体化污水处理系统的正常使用，同时也不会被外部的物体碰撞。
2、本发明通过设置连板，可以对地埋壳进行固定，防止地埋壳在地面上移动。
3、本发明通过设置大型污泥过滤网，可以对电解箱内部的污水进行过滤，防止污水中的污泥从电解箱流出。
4、本发明通过设置过滤网一、活性炭和过滤网二，可以对污水进行二次过滤，防止污水流出过滤箱的外部。
5、本发明通过设置搅动机构，可以对增氧箱内部的水进行搅拌，防止增氧箱在对水进行增氧时出现增氧死角。
6、本发明通过设置曝气泵，可以对内部的水进行增氧，防止水的含氧量较低影响污水的处理效果。
7、本发明通过设置报警模块，可以进行报警，防止使用者在使用出现意外的情况。
（发明人：闫奎;徐俊;沈旭;杨恺;赵兴磊;葛长杰）
