公布日：2022.07.15
申请日：2022.05.17
分类号：B01D29/03(2006.01)I;B01D29/35(2006.01)I;B01D29/56(2006.01)I;B01D29/64(2006.01)I;B01D29/72(2006.01)I;B01D29/94(2006.01)I;
B01D29/96(2006.01)I
摘要
本发明公开了工业废水多级净化处理系统，包括过滤箱体，所述过滤箱体内腔的左右两侧分别设为过滤腔和滤渣收集腔，过滤腔的中部从上到下依次设有多组过滤机构，过滤腔的底部设有废水收集桶，且废水收集桶设于过滤机构的下方，滤渣收集腔的右部设有滤渣下料管道，且滤渣下料管道的左侧连通有多组滤渣收集斗，滤渣收集腔的左部设有清理机构，涉及废水处理技术领域，通过第一电推杆带动齿杆与齿轮啮合，进而齿轮带动转动轴连接的滤网架转动，并带动倒锥型接水筒翻转，并使倒锥型接水筒的右侧位于滤渣收集斗处，实现自动排除废渣的功能，无需工人拆卸清理内部废渣，减少人力成本，提高了过滤的工作效率。
权利要求书
1.工业废水多级净化处理系统，包括过滤箱体，其特征在于，所述过滤箱体内腔的左右两侧分别设为过滤腔和滤渣收集腔；过滤腔的中部从上到下依次设有多组过滤机构，过滤腔的底部设有废水收集桶，且废水收集桶设于过滤机构的下方，废水收集桶用于接取过滤机构过滤后的水体；滤渣收集腔的右部设有滤渣下料管道，且滤渣下料管道的左侧连通有多组滤渣收集斗；滤渣收集腔的左部设有清理机构，清理机构用于对过滤机构进行排堵。
2.根据权利要求1所述的工业废水多级净化处理系统，其特征在于，过滤机构包括滤网架、传动组件以及设置在滤网架中部的过滤组件；所述滤网架的右侧固定连接有转动轴，且滤网架通过转动轴与过滤箱体内部的右侧转动连接；所述过滤箱体内部的左侧固定连接有多组承接块，且滤网架下部的左端与承接块相接触，所述承接块用于对滤网架进行支撑。
3.根据权利要求2所述的工业废水多级净化处理系统，其特征在于，传动组件设于所述过滤箱体的前侧，传动组件包括第一电推杆、齿杆和齿轮；所述齿杆通过滑动组件与过滤箱体的前侧滑动连接，且齿杆与齿轮啮合传动；所述第一电推杆与过滤箱体的前侧固定连接，且第一电推杆的输出端通过连接板与齿杆固定连接。
4.根据权利要求3所述的工业废水多级净化处理系统，其特征在于，所述转动轴的前端通过密封轴承贯穿于过滤箱体的前侧，且齿轮与转动轴的前端固定连接。
5.根据权利要求1所述的工业废水多级净化处理系统，其特征在于，清理构件包括清理架和第二电推杆；所述第二电推杆与过滤箱体的上部固定连接，所述清理架的上部贯穿于过滤箱体的上部，且第二电推杆的输出端通过连接架与清理架的上部固定连接；所述清理架的两侧通过滑动组件与过滤箱体内腔的前后两侧滑动连接。
6.根据权利要求5所述的工业废水多级净化处理系统，其特征在于，所述清理架的中部从上到下依次设有多组毛刷板；所述毛刷板的上下两侧均倾斜设置弹簧，且弹簧的另一端固定连接有震动珠。
7.根据权利要求6所述的工业废水多级净化处理系统，其特征在于，过滤组件包括倒锥型接水筒，且倒锥型接水筒的上部设有挡水沿；所述倒锥型接水筒的内部设有倒锥型滤网筒,且倒锥型滤网筒的上口处与挡水沿的内侧固定连接；所述倒锥型接水筒底部的前后两侧固定连接有齿板，且震动珠与齿板的齿牙处接触。
8.根据权利要求1所述的工业废水多级净化处理系统，其特征在于，滤渣收集腔的底部设有滤渣收集桶，且滤渣收集桶设于滤渣下料管道的下方，所述滤渣收集桶与过滤箱体的底部活动设置。
发明内容
本发明旨在至少解决现有技术中存在的技术问题之一；为此，本发明提出了工业废水多级净化处理系统，用于解决现有的工业废水多级净化处理系统，无法快速有效地对过滤网上的杂质进行清理，致使过滤网易被堵塞，通过人工进行拆卸再清洗，浪费工作时间，增加工人劳动强度，降低工作效率的技术问题。

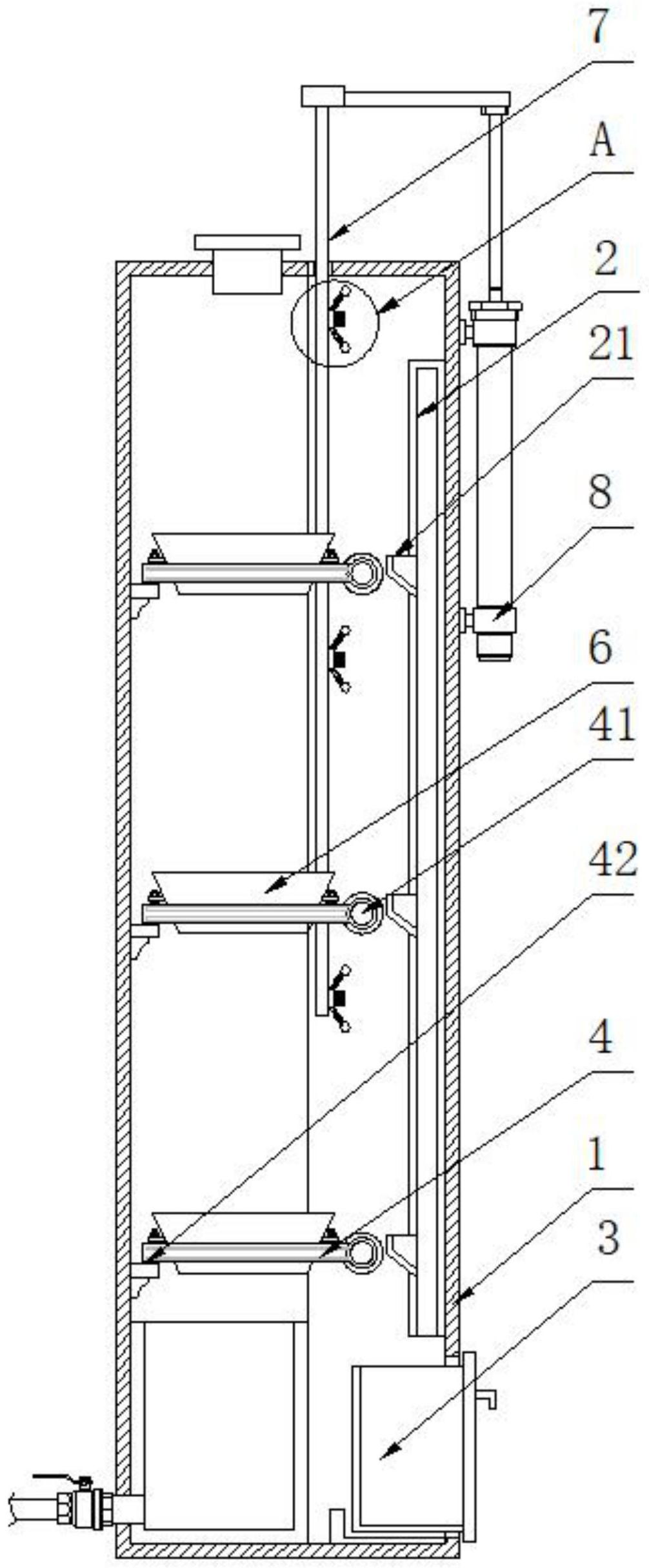

为实现上述目的，根据本发明的第一方面的实施例提出工业废水多级净化处理系统，包括过滤箱体，所述过滤箱体内腔的左右两侧分别设为过滤腔和滤渣收集腔；
过滤腔的中部从上到下依次设有多组过滤机构，过滤腔的底部设有废水收集桶，且废水收集桶设于过滤机构的下方，废水收集桶用于接取过滤机构过滤后的水体；
滤渣收集腔的右部设有滤渣下料管道，且滤渣下料管道的左侧连通有多组滤渣收集斗；
滤渣收集腔的左部设有清理机构，清理机构用于对过滤机构进行排堵。
优选的，过滤机构包括滤网架、传动组件以及设置在滤网架中部的过滤组件；
所述滤网架的右侧固定连接有转动轴，且滤网架通过转动轴与过滤箱体内部的右侧转动连接；
所述过滤箱体内部的左侧固定连接有多组承接块，且滤网架下部的左端与承接块相接触，所述承接块用于对滤网架进行支撑。
优选的，传动组件设于所述过滤箱体的前侧，传动组件包括第一电推杆、齿杆和齿轮；
所述齿杆通过滑动组件与过滤箱体的前侧滑动连接，且齿杆与齿轮啮合传动；
所述第一电推杆与过滤箱体的前侧固定连接，且第一电推杆的输出端通过连接板与齿杆固定连接；
优选的，所述转动轴的前端通过密封轴承贯穿于过滤箱体的前侧，且齿轮与转动轴的前端固定连接。
优选的，清理构件包括清理架和第二电推杆；
所述第二电推杆与过滤箱体的上部固定连接，所述清理架的上部贯穿于过滤箱体的上部，且第二电推杆的输出端通过连接架与清理架的上部固定连接；
所述清理架的两侧通过滑动组件与过滤箱体内腔的前后两侧滑动连接。
优选的，所述清理架的中部从上到下依次设有多组毛刷板；
所述毛刷板的上下两侧均倾斜设置弹簧，且弹簧的另一端固定连接有震动珠。
优选的，过滤组件包括倒锥型接水筒，且倒锥型接水筒的上部设有挡水沿；
所述倒锥型接水筒的内部设有倒锥型滤网筒,且倒锥型滤网筒的上口处与挡水沿的内侧固定连接；
所述倒锥型接水筒底部的前后两侧固定连接有齿板，且震动珠与齿板的齿牙处接触。
优选的，滤渣收集腔的底部设有滤渣收集桶，且滤渣收集桶设于滤渣下料管道的下方，所述滤渣收集桶与过滤箱体的底部活动设置。
与现有技术相比，本发明的有益效果是：通过第一电推杆带动齿杆与齿轮啮合，进而齿轮带动转动轴连接的滤网架转动，并带动倒锥型接水筒翻转，并使倒锥型接水筒的右侧位于滤渣收集斗处，实现自动排除废渣的功能，无需工人拆卸清理内部废渣，减少人力成本，提高了过滤的工作效率；
通过第二电推杆带动清理架下移，毛刷板对倒锥型滤网筒的底部进行刮刷，同时毛刷板通过弹簧连接的弹簧与齿板的齿牙处接触，并撞击使倒锥型滤网筒内的废渣震落，解决了过滤网易堵塞，影响过滤效率，且手动拆卸清洗过滤网，浪费时间，增加劳动强度的问题；
通过设置多组过滤机构进行多级过滤，提高设备的过净化效果，且通过设置挡水沿阻挡水体的迸溅，有效地保障过滤箱体的清洁。
（发明人：杨向阳;杨勇;杨浩;杨永杰;陈永兵）
