公布日：2022.05.27
申请日：2022.04.26
分类号：B01D29/03(2006.01)I;B01D29/50(2006.01)I
摘要

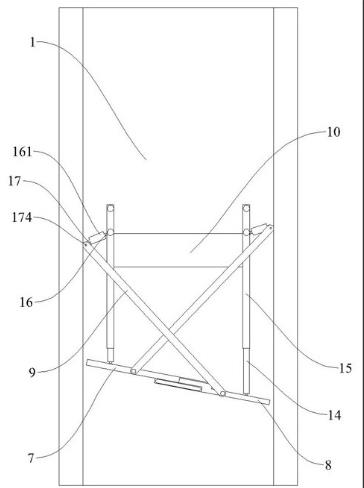

本发明涉及一种污水中杂物的过滤及收集装置，包括：在水渠顶部设置的支撑架，在水渠内设置有过滤结构，且过滤结构包括第一伸缩滤网和两个第二伸缩滤网，其中，第一伸缩滤网通过弹性伸缩结构和支撑架连接，第二伸缩滤网和第二伸缩滤网转动连接，两个第二伸缩滤网通过导料管连通，且第二伸缩滤网与水渠的侧壁之间设置有导料伸缩滤网，导料伸缩滤网通过传动杆和第一伸缩滤网传动连接，通过导料伸缩滤网、水渠侧壁及第二伸缩滤网形成了集料槽，本装置能根据污水中杂物的量，使得杂物量大的一侧的杂物进入该侧的集料槽，然后通过导料伸缩滤网和导料管导向进入另一侧的集料槽内，使得不会影响杂物多的一侧的污水流速，进而提高过滤效率，值得推广。
权利要求书
1.一种污水中杂物的过滤及收集装置，其特征在于，包括：支撑架，沿水流方向设置在污水排放的水渠顶部；过滤结构，其包括：沿水渠宽度方向设置的第一伸缩滤网和两个沿水渠长度方向设置的第二伸缩滤网，第二伸缩滤网与水渠之间有间距，所述第一伸缩滤网和第二伸缩滤网均包括两个滑动连接在一起的滤网结构，其中，第一伸缩滤网的两个滤网结构朝向水流方向的一面和两个第二伸缩滤网一一对应且转动连接，第一伸缩滤网的其中一个滤网结构的顶部与支撑架底部转动且滑动连接；第二伸缩滤网背离第一伸缩滤网的一端的顶部和支撑架固定；弹性伸缩结构，其一端与第一伸缩滤网的滤网结构顶部铰接，其另一端与支撑架转动连接；导料伸缩滤网，设置在第二伸缩滤网靠近水渠内壁的一侧，且与第二伸缩滤网背离第一伸缩滤网的一端铰接，导料伸缩滤网的另一侧端与水渠侧壁开设的长槽滑动且转动连接，所述导料伸缩滤网、第二伸缩滤网及水渠内壁之间形成了集料槽；两个传动杆，交叉设置，其一端与第一伸缩滤网的滤网结构顶部铰接，其另一端与该传动杆铰接得滤网对角上的导料伸缩滤网顶部铰接；导料管，连接在两个第二伸缩滤网背离第一伸缩滤网的两个滤网结构之间，用于连通两个集料槽，第一伸缩滤网的两个滤网结构为第一滤网结构和第二滤网结构，所述第二滤网结构与第一滤网结构通过第一导向结构滑动连接，所述第一滤网结构和第二滤网结构的框架顶部均设置有与对应传动杆、弹性伸缩结构铰接的铰接柱。
2.根据权利要求1所述的一种污水中杂物的过滤及收集装置，其特征在于，所述滤网结构包括框架，所述框架内设置有滤网。
3.根据权利要求2所述的一种污水中杂物的过滤及收集装置，其特征在于，第二滤网结构顶部开设有长圆槽，所述长圆槽内滑动且转动连接有竖轴，所述竖轴固定在支撑架上，其中，第一滤网结构和第二滤网结构的框架在竖直方向上设置有第一铰接头。
4.根据权利要求3所述的一种污水中杂物的过滤及收集装置，其特征在于，所述第二伸缩滤网的两个滤网结构为第三滤网结构和第四滤网结构，第三滤网结构和第四滤网结构通过第二导向结构滑动连接，所述第三滤网结构的端部设置有与第一铰接头铰接的第二铰接头，所述第四滤网结构上设置有导料口，所述导料口和导料管的端口连接，所述第四滤网结构的框架顶部设置有与支撑架固定连接的第二连接柱。
5.根据权利要求4所述的一种污水中杂物的过滤及收集装置，其特征在于，所述导料伸缩滤网包括：通过第三导向结构滑动连接在一起的导料板和第五滤网结构，第五滤网结构转动连接在第四滤网结构的框架上，所述导料板背离第五滤网结构的一端与长槽滑动且转动连接，所述导料板的顶部设置有与传动杆铰接的第三铰接柱。
6.根据权利要求2所述的一种污水中杂物的过滤及收集装置，其特征在于，所述弹性伸缩结构包括：套筒，所述套筒内套设有伸缩杆，且伸缩杆的端部和套筒的内壁之间连接有弹簧，套筒背离伸缩杆的一端及伸缩杆背离套筒的一端均设置有固定块，且套筒上的固定块和支撑架上设置的转动轴转动连接，伸缩杆上的固定块和铰接柱转动连接。
7.根据权利要求5所述的一种污水中杂物的过滤及收集装置，其特征在于，所述第一导向结构、第二导向结构、第三导向结构的结构相同，所述第一导向结构包括设置在第二滤网结构的框架上的第一支撑板，所述第一支撑板的底部开设有第一滑槽，所述第一滤网结构上设置有与第一滑槽滑动连接的第一滑块。
发明内容
本发明提供一种提高污水处理效率的污水中杂物的过滤及收集装置，以解决现有的问题。
本发明的一种污水中杂物的过滤及收集装置采用如下技术方案：
包括：
支撑架，沿水流方向设置在污水排放的水渠顶部；
过滤结构，其包括：沿水渠宽度方向设置的第一伸缩滤网和两个沿水渠长度方向设置的第二伸缩滤网，第二伸缩滤网与水渠之间有间距，第一伸缩滤网和第二伸缩滤网均包括两个滑动连接在一起的滤网结构，其中，第一伸缩滤网的两个滤网结构朝向水流方向的一面和两个第二伸缩滤网一一对应且转动连接，第一伸缩滤网的其中一个滤网结构的顶部与支撑架底部转动且滑动连接；第二伸缩滤网背离第一伸缩滤网的一端的顶部和支撑架固定；
弹性伸缩结构，其一端与第一伸缩滤网的滤网结构顶部铰接，其另一端与支撑架转动连接；
导料伸缩滤网，设置在第二伸缩滤网靠近水渠内壁的一侧，且与第二伸缩滤网背离第一伸缩滤网的一端铰接，导料伸缩滤网的另一侧端与水渠侧壁开设的长槽滑动且转动连接，导料伸缩滤网、第二伸缩滤网及水渠内壁之间形成了集料槽；
两个传动杆，交叉设置，其一端与第一伸缩滤网的滤网结构顶部铰接，其另一端与该传动杆铰接的滤网对角上的导料伸缩滤网顶部铰接；
导料管，连接在两个第二伸缩滤网背离第一伸缩滤网的两个滤网结构之间，用于连通两个集料槽。
优选的，滤网结构包括框架，框架内设置有滤网。
优选的，第一伸缩滤网的两个滤网结构为第一滤网结构和第二滤网结构，第二滤网结构与第一滤网结构通过第一导向结构滑动连接，第一滤网结构和第二滤网结构的框架顶部均设置有与对应传动杆、弹性伸缩结构铰接的铰接柱；第二滤网顶部开设有长圆槽，长圆槽内滑动且转动连接有竖轴，竖轴固定在支撑架上，其中，第一滤网结构和第二滤网结构的框架在竖直方向上设置有第一铰接头。
优选的，第二伸缩滤网的两个滤网结构为第三滤网结构和第四滤网结构，第三滤网结构和第四滤网结构通过第二导向结构滑动连接，第三滤网结构的端部设置有与第一铰接头铰接的第二铰接头，第四滤网结构上设置有导料口，导料口和导料管的端口连接，第四滤网结构的框架顶部设置有与支撑架固定连接的第二连接柱。
优选的，导料伸缩滤网包括：通过第三导向结构滑动连接在一起的导料板和第五滤网结构，第五滤网结构转动连接在第四滤网结构的框架上，导料板背离第五滤网结构的一端与长槽滑动且转动连接，导料板的顶部设置有与传动杆铰接的第三铰接柱。
优选的，弹性伸缩结构包括：套筒，套筒内套设有伸缩杆，且伸缩杆的端部和套筒的内壁之间连接有弹簧，套筒背离伸缩杆的一端及伸缩杆背离套筒的一端均设置有固定块，且套筒上的固定块和支撑架上设置的转动轴转动连接，伸缩杆上的固定块和铰接柱转动连接。
优选的，第一导向结构、第二导向结构、第三导向结构的结构相同，第一导向结构包括设置在第二滤网结构的框架上的第一支撑板，第一支撑板的底部开设有第一滑槽，第一滤网结构上设置有与第一滑槽滑动连接的第一滑块。
本发明的有益效果是：本发明提供的一种污水中杂物的过滤及收集装置，通过在水渠内设置过滤结构，在过滤结构的第一伸缩滤网和支撑架之间设置弹性伸缩结构，在过滤结构的第二伸缩滤网和水渠的侧壁之间设置导料伸缩滤网，并将导料伸缩滤网通过传动杆和第一伸缩滤网连接，在污水和杂物流至第一伸缩滤网时，第一伸缩滤网的一侧的杂物较多会使得该侧向水流方向倾斜并使得弹性伸缩结构压缩，同时通过传动杆改变导料伸缩滤网的倾斜方向，使得杂物先进入杂物多的一侧的收集槽，然后经导料伸缩滤网及导料管导向向着杂物较少的一侧集料槽流去，从而避免了将杂物堆积在污水流速较多的一侧，影响到整体的污水流速，进而保证了本装置在对污水中较大颗粒的悬浮物和沉淀的杂物进行拦截过滤，同时又能够实现自适应调节杂物的停留位置，保证了不会影响到污水的流速，提高了整体的过滤效率，实用性强，值得推广。
（发明人：梁洪铭;周宇杰）
