公布日：2022.07.15
申请日：2022.05.26
分类号：C02F9/08(2006.01)I;B01J19/30(2006.01)I;B01D53/00(2006.01)I;C02F101/30(2006.01)N;C02F103/34(2006.01)N
摘要
本发明提供了一种农药化工废水深度臭氧氧化处理装置，包括催化氧化反应池、用于给催化氧化反应池供应臭氧的臭氧发生器、用于给催化氧化反应池输入废水的PH调节池、用于处理催化氧化反应池尾气的臭氧尾气破坏器以及用于接收催化氧化反应池处理后废水的排水池；臭氧发生器、PH调节池、臭氧尾气破坏器和排水池均与催化氧化反应池连接。本发明对农药化工废水中的污染物及色度等处理效果较好，可以有效解决综合废水的深度处理问题。
权利要求书

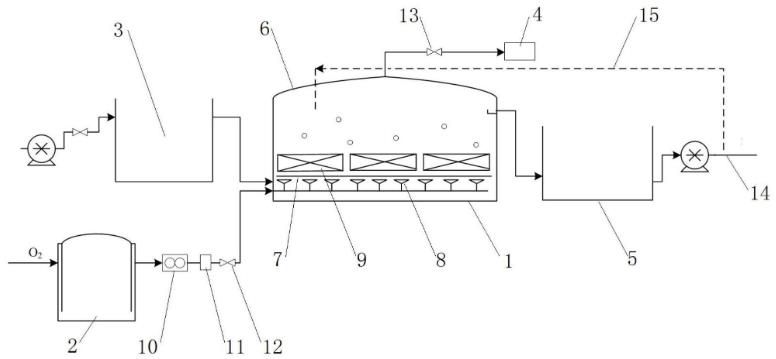

1.一种农药化工废水深度臭氧氧化处理装置，其特征在于，包括催化氧化反应池（1）、用于给催化氧化反应池（1）供应臭氧的臭氧发生器（2）、用于给催化氧化反应池（1）输入废水的PH调节池（3）、用于处理催化氧化反应池（1）尾气的臭氧尾气破坏器（4）以及用于接收催化氧化反应池（1）处理后废水的排水池（5）；所述臭氧发生器（2）、PH调节池（3）、臭氧尾气破坏器（4）和排水池（5）均与催化氧化反应池（1）连接，所述催化氧化反应池（1）包括反应池主体，所述反应池主体的左侧底部和右侧上部分别设有进水口和出水口，顶部罩设有尾气收集罩（6），内腔中设有填料支架（7），所述填料支架（7）的底部分布有钛微孔曝气器（8），顶部从左往右依次布置有三个不锈钢网箱（9），其中，左侧的两不锈钢网箱（9）中分别填充有一段耐水型蜂窝活性炭填料，右侧的不锈钢网箱（9）中填充有一段活性颗粒氧化铝为载体的稀有金属型填料。
2.根据权利要求1所述的一种农药化工废水深度臭氧氧化处理装置，其特征在于，所述填料支架（7）上设有水平设置的支网，且不锈钢网箱（9）置于支网上。
3.根据权利要求1所述的一种农药化工废水深度臭氧氧化处理装置，其特征在于，各段填料的长宽比大于4：1，且填料装填量占本段反应体积的四分之一。
4.根据权利要求1所述的一种农药化工废水深度臭氧氧化处理装置，其特征在于，所述钛微孔曝气器（8）包括置于填料支架底部的曝气管，所述曝气管上均匀布置有曝气盘，且曝气管的一端通过连管与臭氧发生器（2）的出气口连接。
5.根据权利要求4所述的一种农药化工废水深度臭氧氧化处理装置，其特征在于，所述连管上从左往右依次安装有流量计（10）、臭氧浓度测定仪（11）和臭氧进气控制阀（12）。
6.根据权利要求1所述的一种农药化工废水深度臭氧氧化处理装置，其特征在于，所述尾气收集罩（6）的中部设有与臭氧尾气破坏器（4）连接的排气管，且排气管上安装有尾气排放调节阀（13）。
7.根据权利要求1所述的一种农药化工废水深度臭氧氧化处理装置，其特征在于，所述催化氧化反应池（1）的出水口与排水池（5）的进液口连接，所述排水池（5）的出液口处连接有外排管（14）以及用于回流至催化氧化反应池（1）的回流管（15）。
8.一种农药化工废水深度臭氧氧化处理工艺，其特征在于，具体步骤为：废水先泵入PH调节池（3），用液碱调节pH值，控制pH值在9.0～10，调好pH值的废水从底部自流入催化氧化反应池（1），结合通入的臭氧进行催化氧化处理，没能反应的含臭氧尾气经尾气收集罩（6）收集，并由臭氧尾气破坏器（4）处理成氧气后再排放，处理后的废水自流入排水池（5），检测合格后排放，对不合格的废水泵回催化氧化反应池（1）再次处理，合格后再排放；其中，臭氧发生器（2）将氧气制成臭氧后由钛微孔曝气器（8）通入催化氧化反应池（1）的底部。
发明内容
为解决上述问题，本发明公开了一种农药化工废水深度臭氧氧化处理装置及工艺，对农药化工废水中的污染物及色度等处理效果较好，可以有效解决综合废水的深度处理问题。
具体方案如下：一种农药化工废水深度臭氧氧化处理装置，其特征在于，包括催化氧化反应池、用于给催化氧化反应池供应臭氧的臭氧发生器、用于给催化氧化反应池输入废水的PH调节池、用于处理催化氧化反应池尾气的臭氧尾气破坏器以及用于接收催化氧化反应池处理后废水的排水池；所述臭氧发生器、PH调节池、臭氧尾气破坏器和排水池均与催化氧化反应池连接，所述催化氧化反应池包括反应池主体，所述反应池主体的左侧底部和右侧上部分别设有进水口和出水口，顶部罩设有尾气收集罩，内腔中设有填料支架，所述填料支架的底部分布有钛微孔曝气器，顶部从左往右依次布置有三个不锈钢网箱，其中，左侧的两不锈钢网箱中分别填充有一段耐水型蜂窝活性炭填料，右侧的不锈钢网箱中填充有一段活性颗粒氧化铝为载体的稀有金属型填料。填料采用耐水型蜂窝活性炭与市售颗粒型金属催化剂，两者串联联合使用，催化剂表面富集污染物、提高催化氧化效率，可更有效地解决臭氧利用率低、运行费用高、有机物降解不彻底等问题。采用了三段串联为一组的方式进行反应，并可根据规模大小的需要也可以多组平行使用。
作为本发明的进一步改进，所述填料支架上设有水平设置的支网，且不锈钢网箱置于支网上。
作为本发明的进一步改进，各段填料的长宽比大于4：1，且填料装填量占本段反应体积的四分之一。
作为本发明的进一步改进，所述钛微孔曝气器包括置于填料支架底部的曝气管，所述曝气管上均匀布置有曝气盘，且曝气管的一端通过连管与臭氧发生器的出气口连接。
作为本发明的进一步改进，所述连管上从左往右依次安装有流量计、臭氧浓度测定仪和臭氧进气控制阀。
作为本发明的进一步改进，所述尾气收集罩的中部设有与臭氧尾气破坏器连接的排气管，且排气管上安装有尾气排放调节阀。
作为本发明的进一步改进，所述催化氧化反应池的出水口与排水池的进液口连接，所述排水池的出液口处连接有外排管以及用于回流至催化氧化反应池的回流管。
一种农药化工废水深度臭氧氧化处理工艺，其特征在于，具体步骤为：废水先泵入PH调节池，用液碱调节pH值，控制pH值在9.0～10，调好pH值的废水从底部自流入催化氧化反应池，结合通入的臭氧进行催化氧化处理，没能反应的含臭氧尾气经尾气收集罩收集，并由臭氧尾气破坏器处理成氧气后再排放，处理后的废水自流入排水池，检测合格后排放，对不合格的废水泵回催化氧化反应池再次处理，合格后再排放；其中，臭氧发生器将氧气制成臭氧后由钛微孔曝气器通入催化氧化反应池的底部。该处理工艺臭氧投加量约为90毫克/升水，在反应池中水力总停留时间为120分钟。
本发明的有益效果在于：1、使用特定形式的催化氧化接触反应池，将耐水型蜂窝活性炭与臭氧氧化催化剂两种填料参与到臭氧氧化处理过程中，可针对含有高稳定性难生物降解的低浓度的有毒有害污染物的污水进行深度处理，不仅成本低，而且稳定有效。
2、催化氧化反应池不是一般的塔式结构，而是采用接触式反应池式结构，可进一步提高催化氧化效率，有效地解决臭氧利用率低、运行费用高、有机物降解不彻底等问题。
（发明人：冯建琳;曹明华;杨瑞成;朱晓艳;许雯艳;杨子晨）
